Секатор
Номер патенту: 66486
Опубліковано: 10.01.2012
Автори: Вершков Олександр Олександрович, Пархоменко Владислав Анатолійович, Пархоменко Анатолій Павлович
Формула / Реферат
Секатор, що складається з важелів, з'єднаних між собою шарніром, протиріжучого ножа, ріжучого ножа, що з'єднується з протиріжучим ножем кулісою, в якій кулісний камінь виконаний у вигляді штиря, закріпленого на протиріжучому ножі, а кулісний паз з'єднує ріжучий ніж з важелем, який відрізняється тим, що кулісний паз в ріжучому ножі виконаний у вигляді кривої.
Текст

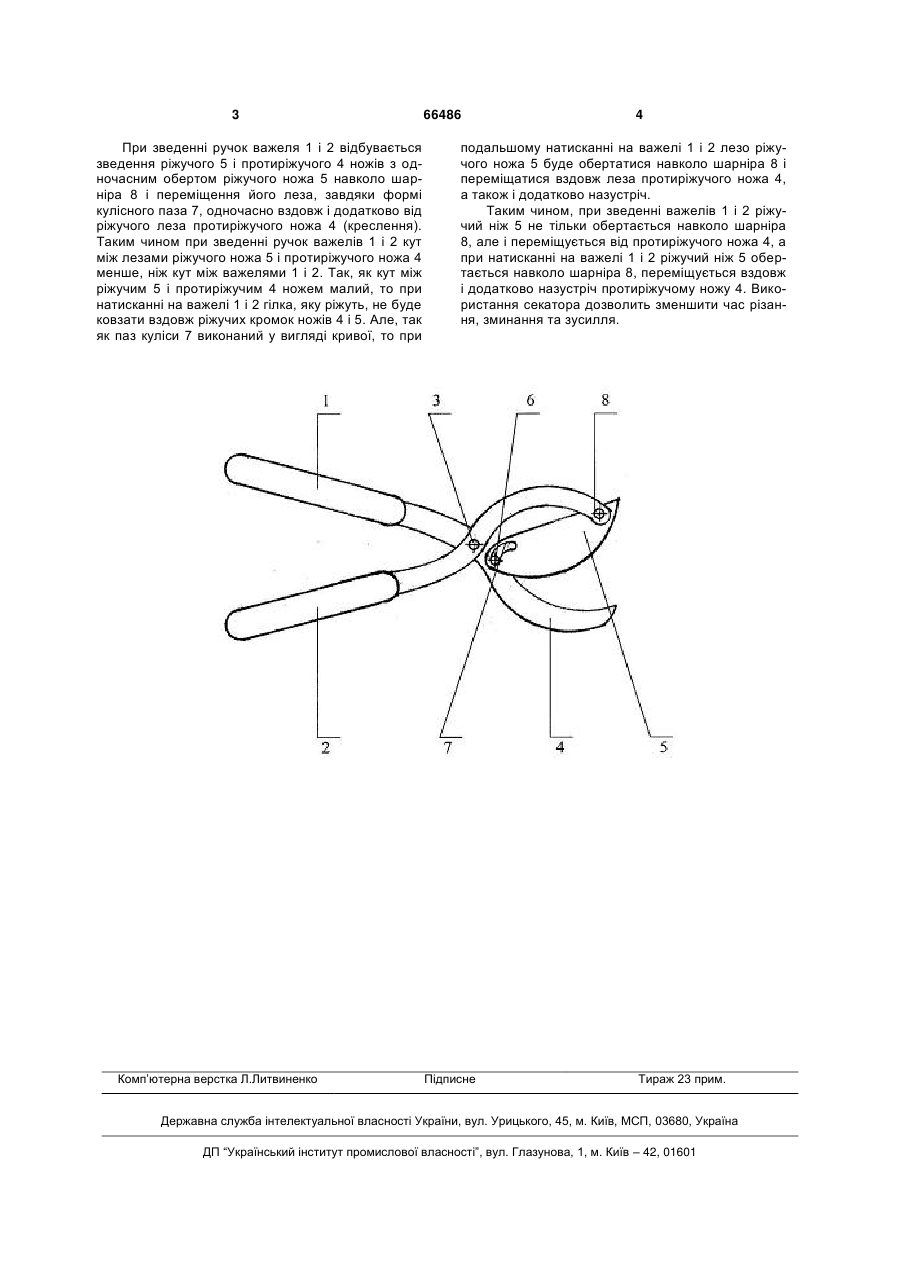

Секатор, що складається з важелів, з'єднаних між собою шарніром, протиріжучого ножа, ріжучого ножа, що з'єднується з протиріжучим ножем кулісою, в якій кулісний камінь виконаний у вигляді штиря, закріпленого на протиріжучому ножі, а кулісний паз з'єднує ріжучий ніж з важелем, який відрізняється тим, що кулісний паз в ріжучому ножі виконаний у вигляді кривої. (19) (21) u201106210 (22) 18.05.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, ВЕРШКОВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ПАРХОМЕНКО ВЛАДИСЛАВ АНАТОЛІЙОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 При зведенні ручок важеля 1 і 2 відбувається зведення ріжучого 5 і протиріжучого 4 ножів з одночасним обертом ріжучого ножа 5 навколо шарніра 8 і переміщення його леза, завдяки формі кулісного паза 7, одночасно вздовж і додатково від ріжучого леза протиріжучого ножа 4 (креслення). Таким чином при зведенні ручок важелів 1 і 2 кут між лезами ріжучого ножа 5 і протиріжучого ножа 4 менше, ніж кут між важелями 1 і 2. Так, як кут між ріжучим 5 і протиріжучим 4 ножем малий, то при натисканні на важелі 1 і 2 гілка, яку ріжуть, не буде ковзати вздовж ріжучих кромок ножів 4 і 5. Але, так як паз куліси 7 виконаний у вигляді кривої, то при Комп’ютерна верстка Л.Литвиненко 66486 4 подальшому натисканні на важелі 1 і 2 лезо ріжучого ножа 5 буде обертатися навколо шарніра 8 і переміщатися вздовж леза протиріжучого ножа 4, а також і додатково назустріч. Таким чином, при зведенні важелів 1 і 2 ріжучий ніж 5 не тільки обертається навколо шарніра 8, але і переміщується від протиріжучого ножа 4, а при натисканні на важелі 1 і 2 ріжучий ніж 5 обертається навколо шарніра 8, переміщується вздовж і додатково назустріч протиріжучому ножу 4. Використання секатора дозволить зменшити час різання, зминання та зусилля. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPruner
Автори англійськоюParkhomenko Anatolii Pavlovych, Vershkov Oleksandr Oleksandrovych, Parkhomenko Vladyslav Anatoliiovych
Назва патенту російськоюСекатор
Автори російськоюПархоменко Анатолий Павлович, Вершков Александр Александрович, Пархоменко Владислав Анатольевич
МПК / Мітки
МПК: A01G 3/00
Мітки: секатор
