Спосіб дискретної електроконтактної цементації циліндричної поверхні

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66517

Опубліковано: 10.01.2012

Автори: Вельбой Володимир Пилипович, Посонський Сергій Феліксович, Дробот Ольга Савівна, Диха Олександр Володимирович

Завантажити PDF файл.

Формула / Реферат

Спосіб дискретної електроконтактної цементації циліндричної поверхні, що включає розташування вуглецевмісного матеріалу на поверхні циліндричної деталі, притискання матеріалу до оброблюваної поверхні електродом-бойком з пропусканням через них електричного струму до отримання дискретно зміцненої ділянки, подальшим пересуванням електрода і отриманням наступної зміцненої ділянки, який відрізняється тим, що зміцнення ділянки здійснюється навуглецюванням дискретною цементацією циліндричної поверхні з одночасним загартуванням від температури електроконтактного нагрівання.

Текст

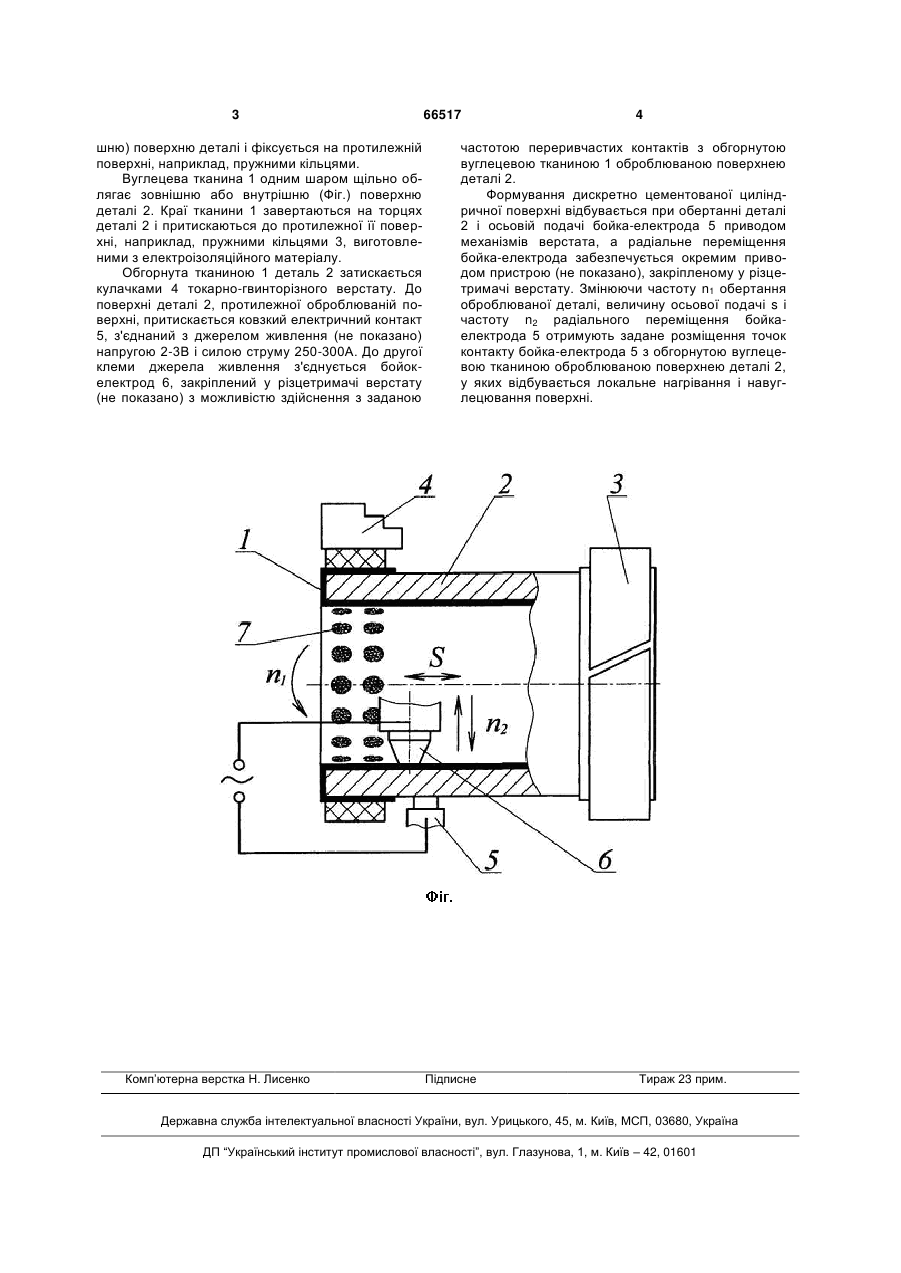

Спосіб дискретної електроконтактної цементації циліндричної поверхні, що включає розташу 3 шню) поверхню деталі і фіксується на протилежній поверхні, наприклад, пружними кільцями. Вуглецева тканина 1 одним шаром щільно облягає зовнішню або внутрішню (Фіг.) поверхню деталі 2. Краї тканини 1 завертаються на торцях деталі 2 і притискаються до протилежної її поверхні, наприклад, пружними кільцями 3, виготовленими з електроізоляційного матеріалу. Обгорнута тканиною 1 деталь 2 затискається кулачками 4 токарно-гвинторізного верстату. До поверхні деталі 2, протилежної оброблюваній поверхні, притискається ковзкий електричний контакт 5, з'єднаний з джерелом живлення (не показано) напругою 2-3В і силою струму 250-300А. До другої клеми джерела живлення з'єднується бойокелектрод 6, закріплений у різцетримачі верстату (не показано) з можливістю здійснення з заданою Комп’ютерна верстка Н. Лисенко 66517 4 частотою переривчастих контактів з обгорнутою вуглецевою тканиною 1 оброблюваною поверхнею деталі 2. Формування дискретно цементованої циліндричної поверхні відбувається при обертанні деталі 2 і осьовій подачі бойка-електрода 5 приводом механізмів верстата, а радіальне переміщення бойка-електрода забезпечується окремим приводом пристрою (не показано), закріпленому у різцетримачі верстату. Змінюючи частоту n1 обертання оброблюваної деталі, величину осьової подачі s і частоту n2 радіального переміщення бойкаелектрода 5 отримують задане розміщення точок контакту бойка-електрода 5 з обгорнутою вуглецевою тканиною оброблюваною поверхнею деталі 2, у яких відбувається локальне нагрівання і навуглецювання поверхні. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of discrete electric-contact cementation of cylindrical surface

Автори англійською

Velboi Volodymyr Pylypovych, Posonskyi Serhii Feliksovych, Dykha Oleksdandr Volodymyrovych, Drobot Olha Savivna

Назва патенту російською

Способ дискретной электроконтактной цементации цилиндрической поверхности

Автори російською

Вельбой Владимир Филиппович, Посонский Сергей Феликсович, Дыха Александр Владимирович, Дробот Ольга Саввична

МПК / Мітки

МПК: B23H 9/00

Мітки: електроконтактної, циліндричної, дискретної, цементації, поверхні, спосіб
