Спосіб заточування голчатої циліндричної поверхні торцем бруска
Номер патенту: 14251
Опубліковано: 15.05.2006
Автори: Тимощенко Сергій Миколайович, Кальченко Віталій Іванович, Кальченко Володимир Віталійович
Формула / Реферат
1. Спосіб заточування голчатої циліндричної поверхні торцем бруска, згідно з яким шліфувальний брусок переміщується вздовж твірної деталі і подається на врізання в радіальному напрямку в кінці проходу, а деталь обертається навколо власної осі і переміщується вздовж неї, який відрізняється тим, що брусок виконує круговий поступальний рух у площині, що проходить через твірну барабана, причому осі, навколо яких він обертається, перетинають вісь барабана.
2. Спосіб заточування голчатої циліндричної поверхні торцем бруска за п.1, який відрізняється тим, що за час контакту з голкою брусок виконує не менше ніж один оберт, що забезпечується формулою:
,
де
- кут повороту бруска у площині формоутворення;
- кут контакту голки і бруска;
- радіус деталі;
- припуск на обробку.
Текст

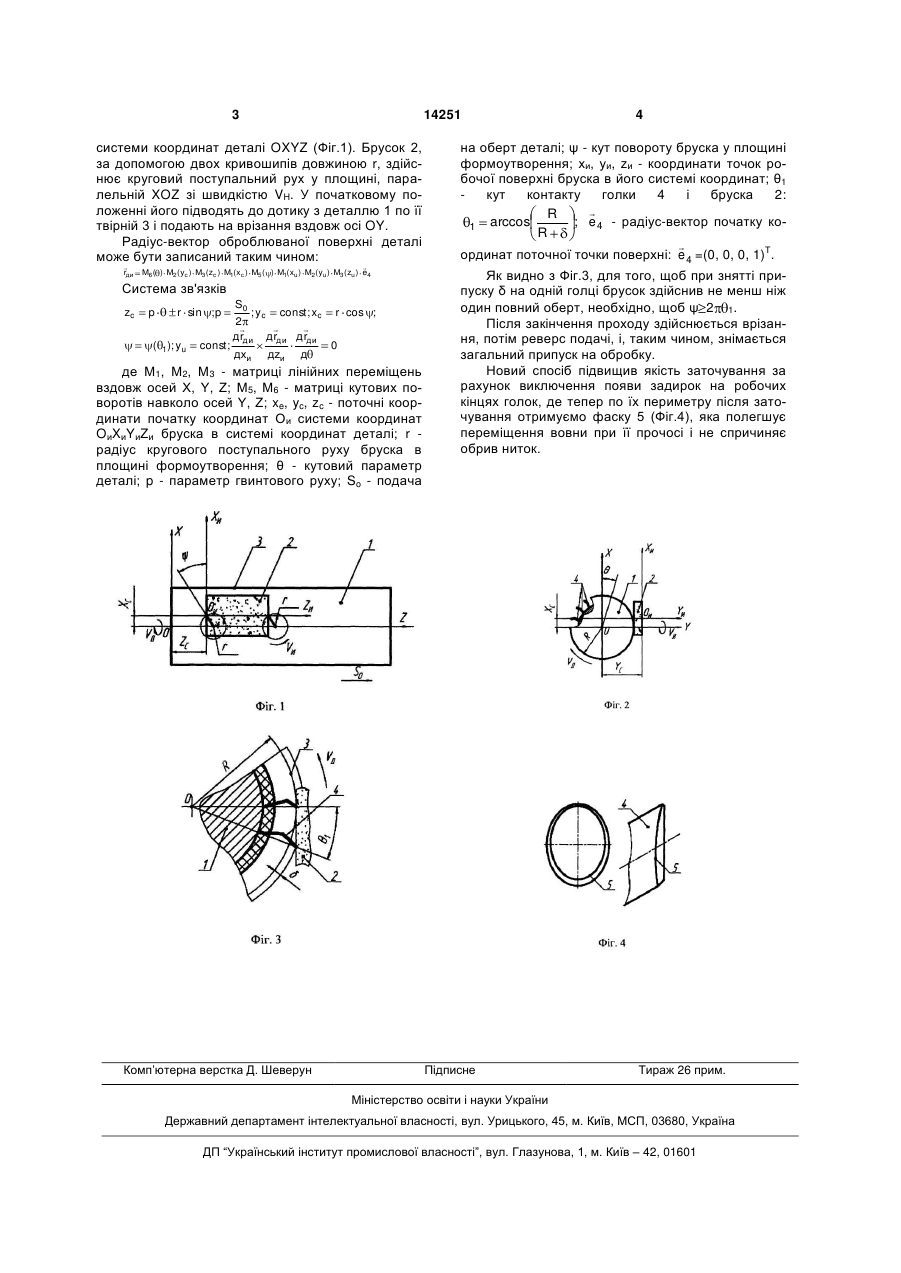

1. Спосіб заточування голчатої циліндричної поверхні торцем бруска, згідно з яким шліфувальний брусок переміщується вздовж твірної деталі і подається на врізання в радіальному напрямку в кінці проходу, а деталь обертається навколо власної осі і переміщується вздовж неї, який відрізняється тим, що брусок виконує круговий поступа 3 14251 системи координат деталі OXYZ (Фіг.1). Брусок 2, за допомогою двох кривошипів довжиною r, здійснює круговий поступальний рух у площині, паралельній XOZ зі швидкістю VH. У початковому положенні його підводять до дотику з деталлю 1 по її твірній 3 і подають на врізання вздовж осі OY. Радіус-вектор оброблюваної поверхні деталі може бути записаний таким чином: rди М6 ( ) М2 ( ус ) М3 ( zc ) М1( xс ) М5 ( ) М1( xu ) М2 ( yu ) М3 ( zu ) e4 Система зв'язків zc p r sin ; p ( 1); yu const; S0 ; yc const; xc 2 д rди д rди д rди дхи дzи д r cos ; 0 де М1, М2, М3 - матриці лінійних переміщень вздовж осей Χ, Υ, Ζ; М5, М6 - матриці кутових поворотів навколо осей Υ, Ζ; xe, yc, zc - поточні координати початку координат Ои системи координат OиXиYиZи бруска в системі координат деталі; r радіус кругового поступального руху бруска в площині формоутворення; θ - кутовий параметр деталі; p - параметр гвинтового руху; So - подача Комп’ютерна верстка Д. Шеверун 4 на оберт деталі; ψ - кут повороту бруска у площині формоутворення; хи, уи, zи - координати точок робочої поверхні бруска в його системі координат; θ1 кут контакту голки 4 і бруска 2: R ; e 4 - радіус-вектор початку ко1 arccos R ординат поточної точки поверхні: e 4 =(0, 0, 0, 1)Т. Як видно з Фіг.3, для того, щоб при знятті припуску δ на одній голці брусок здійснив не менш ніж один повний оберт, необхідно, щоб ψ 2 1. Після закінчення проходу здійснюється врізання, потім реверс подачі, і, таким чином, знімається загальний припуск на обробку. Новий спосіб підвищив якість заточування за рахунок виключення появи задирок на робочих кінцях голок, де тепер по їх периметру після заточування отримуємо фаску 5 (Фіг.4), яка полегшує переміщення вовни при її прочосі і не спричиняє обрив ниток. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of sharpening of needle-shaped cylindrical surface by end of the bar
Автори англійськоюKalchenko Vitalii Ivanovych, Kalchenko Volodymyr Vitaliiovych
Назва патенту російськоюСпособ затачивания игольчатой цилиндрической поверхности торцом бруска
Автори російськоюКальченко Виталий Иванович, Кальченко Владимир Витальевич
МПК / Мітки
МПК: B24B 19/00
Мітки: циліндричної, поверхні, торцем, заточування, голчатої, спосіб, бруска
