Грейфер для лісоматеріалів
Номер патенту: 66618
Опубліковано: 10.01.2012
Автори: Лимар Петро Володимирович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Грейфер для лісоматеріалів, що містить траверсу з тягами, робочий гідроциліндр, дві щелепи, кожна з яких складається з двох частин, з'єднаних між собою шарнірно-пружними елементами, який відрізняється тим, що з'єднання двох частин щелеп виконано за допомогою додаткового гідроциліндра з керуючим пристроєм, підключеного паралельно до основного робочого гідроциліндра з системою каналів, запобіжних і регулювальних клапанів.
Текст

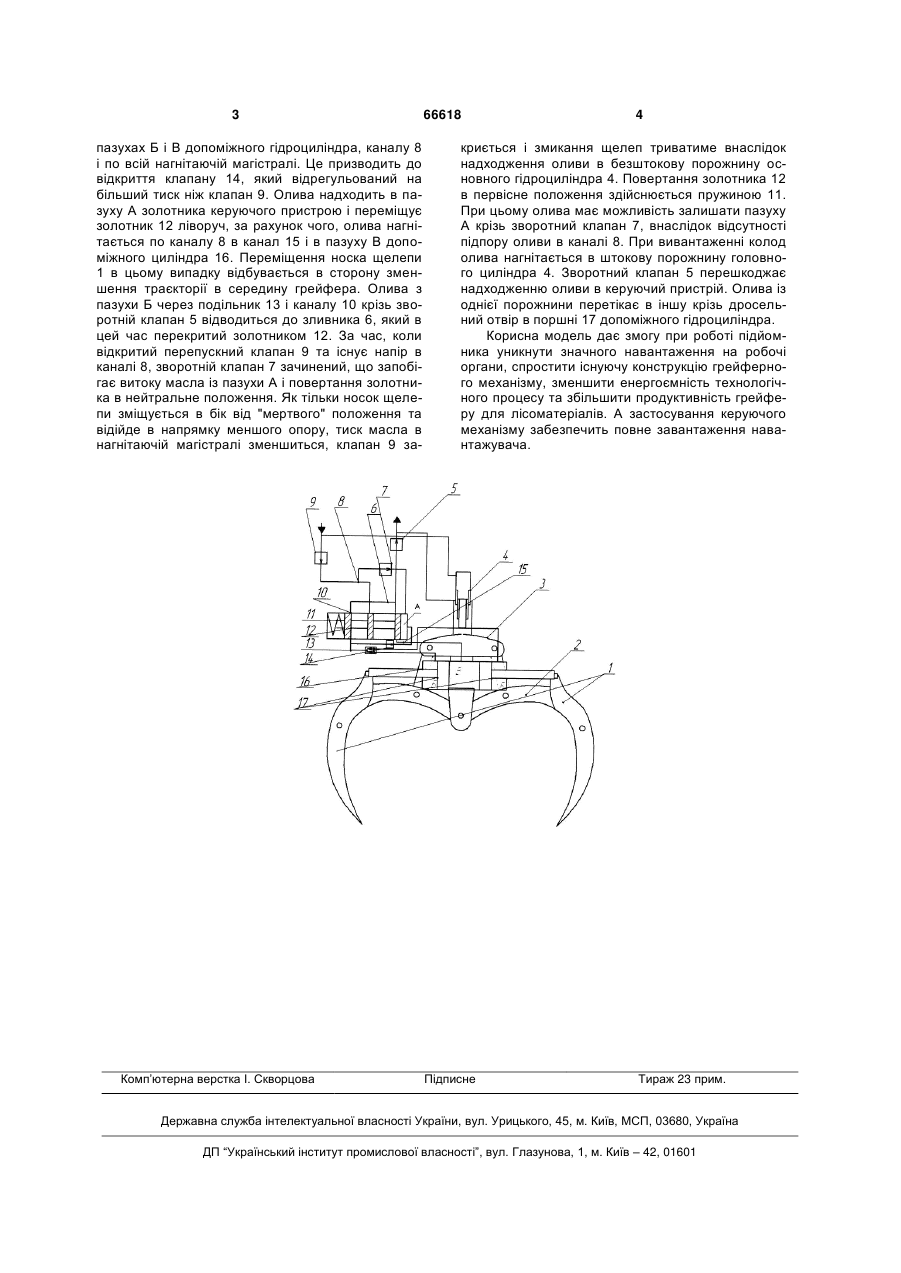

Грейфер для лісоматеріалів, що містить траверсу з тягами, робочий гідроциліндр, дві щелепи, 3 пазухах Б і В допоміжного гідроциліндра, каналу 8 і по всій нагнітаючій магістралі. Це призводить до відкриття клапану 14, який відрегульований на більший тиск ніж клапан 9. Олива надходить в пазуху А золотника керуючого пристрою і переміщує золотник 12 ліворуч, за рахунок чого, олива нагнітається по каналу 8 в канал 15 і в пазуху В допоміжного циліндра 16. Переміщення носка щелепи 1 в цьому випадку відбувається в сторону зменшення траєкторії в середину грейфера. Олива з пазухи Б через подільник 13 і каналу 10 крізь зворотній клапан 5 відводиться до зливника 6, який в цей час перекритий золотником 12. За час, коли відкритий перепускний клапан 9 та існує напір в каналі 8, зворотній клапан 7 зачинений, що запобігає витоку масла із пазухи А і повертання золотника в нейтральне положення. Як тільки носок щелепи зміщується в бік від "мертвого" положення та відійде в напрямку меншого опору, тиск масла в нагнітаючій магістралі зменшиться, клапан 9 за Комп’ютерна верстка І. Скворцова 66618 4 криється і змикання щелеп триватиме внаслідок надходження оливи в безштокову порожнину основного гідроциліндра 4. Повертання золотника 12 в первісне положення здійснюється пружиною 11. При цьому олива має можливість залишати пазуху А крізь зворотний клапан 7, внаслідок відсутності підпору оливи в каналі 8. При вивантаженні колод олива нагнітається в штокову порожнину головного циліндра 4. Зворотний клапан 5 перешкоджає надходженню оливи в керуючий пристрій. Олива із однієї порожнини перетікає в іншу крізь дросельний отвір в поршні 17 допоміжного гідроциліндра. Корисна модель дає змогу при роботі підйомника уникнути значного навантаження на робочі органи, спростити існуючу конструкцію грейферного механізму, зменшити енергоємність технологічного процесу та збільшити продуктивність грейферу для лісоматеріалів. А застосування керуючого механізму забезпечить повне завантаження навантажувача. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrab for timber
Автори англійськоюLoveikin Viacheslav Serhiiovych, Lymar Petro Volodymyrovych
Назва патенту російськоюГрейфер для лесоматериалов
Автори російськоюЛовейкин Вячеслав Сергеевич, Лымарь Петр Владимирович
МПК / Мітки
МПК: B66C 3/16
Мітки: лісоматеріалів, грейфер
