Гідромеханічний грейфер

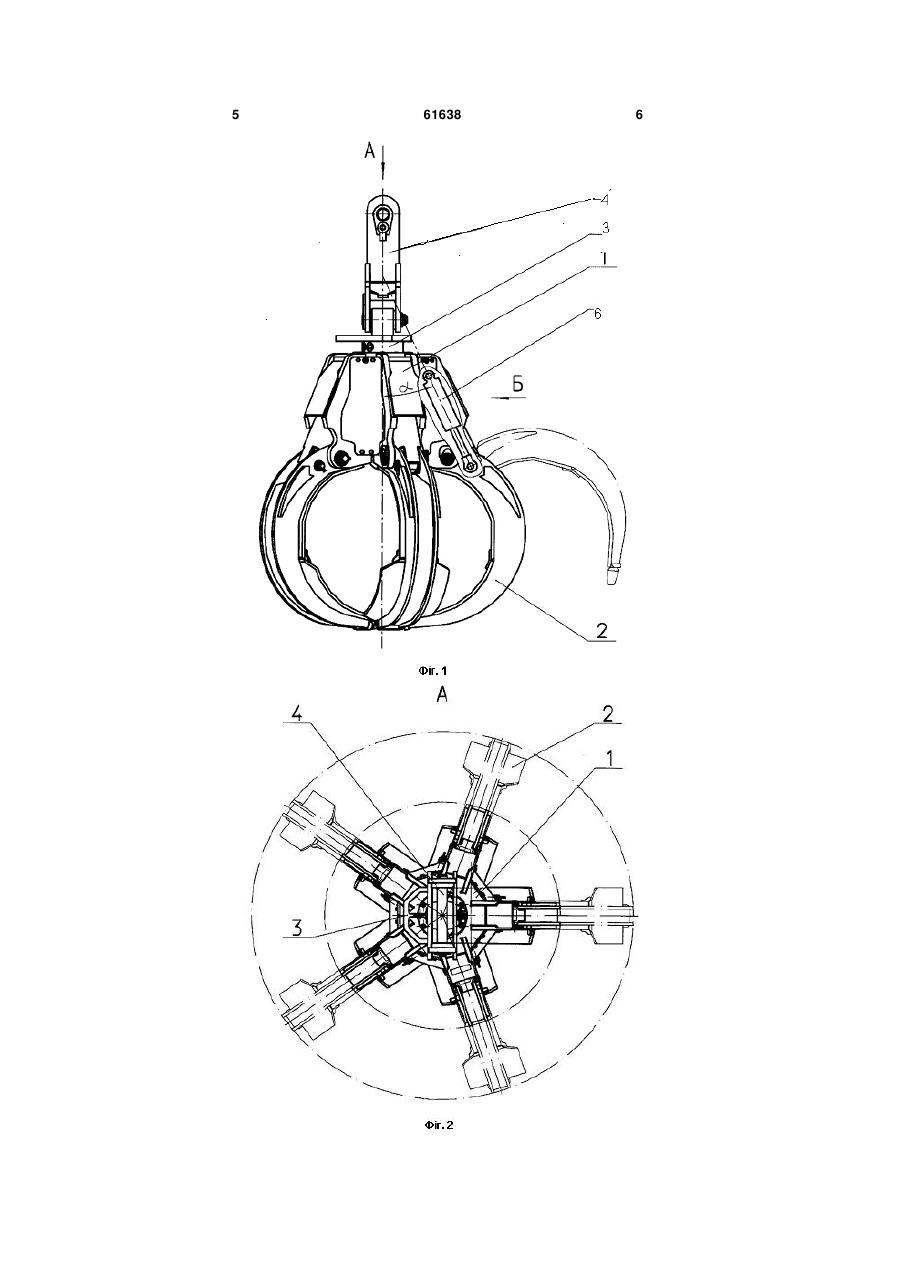

1. Гідромеханічний грейфер, що містить несений корпус, рухомі щелепи захоплення, шарнірно зв'язані з несеним корпусом, механізм повороту грейфера, механізм замикання-розмикання щелеп та гідророзподільник, який відрізняється тим, що 3 корпусом, механізм повороту грейфера, механізм замикання - розмикання щелеп та гідророзподільник, механізм повороту грейфера оснащений реверсивним гіроторним гідромотором, а механізм зімкнення-розімкнення щелеп виконаний у вигляді гідроциліндрів двосторонньої дії, наприклад п'яти, кожен з яких шарнірно з’єднаний своїми корпусом з несеним корпусом, а штоком з відповідною щелепою таким чином, що між вертикальною віссю несеного корпусу та вісями штоків гідроциліндрів утворено гострий кут. Додатковий технічний результат, що полягає у забезпеченні вільного захоплення гідромеханічним грейфером завантажуваного вантажу та зменшенні зусиль, що виникають під час занурення кожної із щелеп, досягнуто за рахунок того, що гідромеханічний грейфер додатково оснащений перехідною ланкою для з'єднання з виконавчим органом вантажопідйомної машини, наприклад гідравлічного екскаватора, а вільні кінці кожної з поворотних щелеп оснащено вальцями. Між відмітними ознаками корисної моделі і досягнутим технічним результатом є причиннонаслідковий зв'язок. Тільки за рахунок того, що у гідромеханічному грейфері механізм обертання оснащений реверсивним гіроторним гідромотором, а механізм замикання-розмикання щелеп виконаний у вигляді гідроциліндрів двосторонньої дії, шарнірно з’єднаних з несеним корпусом, а штоком до відповідної щелепи з утворенням гострого кута між вертикальною віссю несеного корпусу та осями штоків гідроциліндрів, крім того, грейфер додатково оснащений перехідною ланкою для з'єднання з виконавчим органом, наприклад гідравлічного екскаватора, за умови забезпечення вищезгаданому грейферу додаткової міри свободи, а вільні кінці кожної з поворотних щелеп оснащено вальцями, забезпечено передачу замикаючого та розмикаючого зусиль на кожну щелепу окремо, створено гідромеханічний грейфер підвищеної ефективності та надійності під час виконання операцій завантаження-розвантаження вантажів, підвищено його продуктивність та надійність. Виключення з вищезгаданої сукупності відмітних ознак хоч би одного з них не забезпечує досягнення вказаного технічного результату. Технічне рішення, що заявляється, є промислово застосовним, оскільки для його технологічного та технічного виконань, не існує труднощів. За технічним рішенням, що заявлено, виконаний технічний проект та виготовлений гідромеханічний грейфер. Таким чином, технічному рішенню, що заявляється, може бути надана правова охорона, оскільки воно є новим та промислово застосовним, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленнями, де на: 61638 4 фіг. 1 - наведено гідромеханічний грейфер; фіг. 2 - вигляд А на фіг. 1; фіг. 3 - вигляд Б на фіг. 1. Гідромеханічний грейфер (див. фіг. 1, 2, 3) містить несений корпус 1, поворотні щелепи 2, шарнірно зв’язані з несеним корпусом 1. На несеному корпусі 1 також встановлено механізм повороту грейфера 3, що забезпечує обертання грейфера навколо вертикальної вісі. Кожна щелепа 2 оснащена механізмом замикання-розмикання виконаним у вигляді гідроциліндра 4. На несеному корпусі 1 також встановлено розподільник виконавчий 5. Відмітними ознаками заявленої корисної моделі є те, що, механізм повороту грейфера навколо вертикальної осі оснащений реверсивним гіроторним гідромотором 3, механізм замикання розмикання 4 кожної із щелеп 2 виконаний у вигляді гідроциліндра 6 двосторонньої дії, шарнірно приєднаного своїм корпусом до несеного корпусу 1, а штоком до щелепи 2 таким чином, що між вертикальною віссю несеного корпусу 1 і віссю штока кожного гідроциліндра 6 утворено гострий кут. Крім того, гідромеханічний грейфер додатково оснащений перехідною ланкою для з'єднання з робочим органом вантажопідйомного пристрою (на фіг. не показано), наприклад, робочим органом гідравлічного екскаватора, а вільні кінці кожної з поворотних щелеп оснащено вальцями. Корисна модель працює наступним чином. Гідромеханічний грейфер через перехідну ланку з’єднують з виконавчим органом вантажопідйомної машини, наприклад до стріли гідравлічного екскаватора або маніпулятора, при цьому гіроторний гідромотор 3 підключено до гідросистеми вищезазначеного екскаватора. Для розкриття щелеп 2 грейфера, оператор подає тиск робочої рідини на гідророзподільник 5. При цьому, штоки гідроциліндрів 6 втягуються, рухаючи за собою щелепи 2, і грейфер розкривається. Рух щелеп 2 припиняється, як тільки оператор відключає подачу робочої рідини до гідророзподільника 5. Для того, щоб розвернути грейфер над вантажем або кузовом транспортного засобу в потрібне положення, оператор подає робочу рідину тільки на гіроторний гідромотор 3, що прикріплений до несеного корпусу 1. Крутний момент валу гідромотора 3 передається на несений корпус 1 і повертає гідромеханічний грейфер у потрібне положення. Це дозволяє орієнтувати гідромеханічний грейфер для захоплення вантажу в горизонтальній площині на будь-який кут. Напрям обертання змінюють реверсуванням гіроторного гідромотора 3. Запропонована конструкція гідромеханічного грейфера має зменшені габаритні розміри по висоті та вагу, менш вимоглива в обслуговуванні і надійніша, ніж вищезгадані аналоги, а також здатна значно підвищити продуктивність робіт при вантаженні-розвантаженні різного виду вантажів. 5 61638 6 7 Комп’ютерна верстка А. Крулевський 61638 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
