Гвинтова паля
Номер патенту: 66723
Опубліковано: 10.01.2012
Автори: Сєріков Микола Васильович, Сєрікова Олена Миколаївна, Сєріков Євген Миколайович
Формула / Реферат
1. Гвинтова паля, що містить порожній стовбур, гвинтову лопать на зовнішній поверхні нижньої частини стовбура, зуб'я на кінці нижньої частини стовбура, яка відрізняється тим, що гвинтова лопать зміцнена по зовнішній кромці шириною S=(0,1…0,4)·(R-d/2), мм,
де R - зовнішній радіус гвинтової лопаті, мм, d - діаметр порожнього стовбура, мм.
2. Гвинтова паля за п. 1, яка відрізняється тим, що зуб'я, які розташовано на кінці нижньої частини стовбура, загнуті по черзі всередину й назовні під кутом до осі стовбура а=10….90°.
Текст

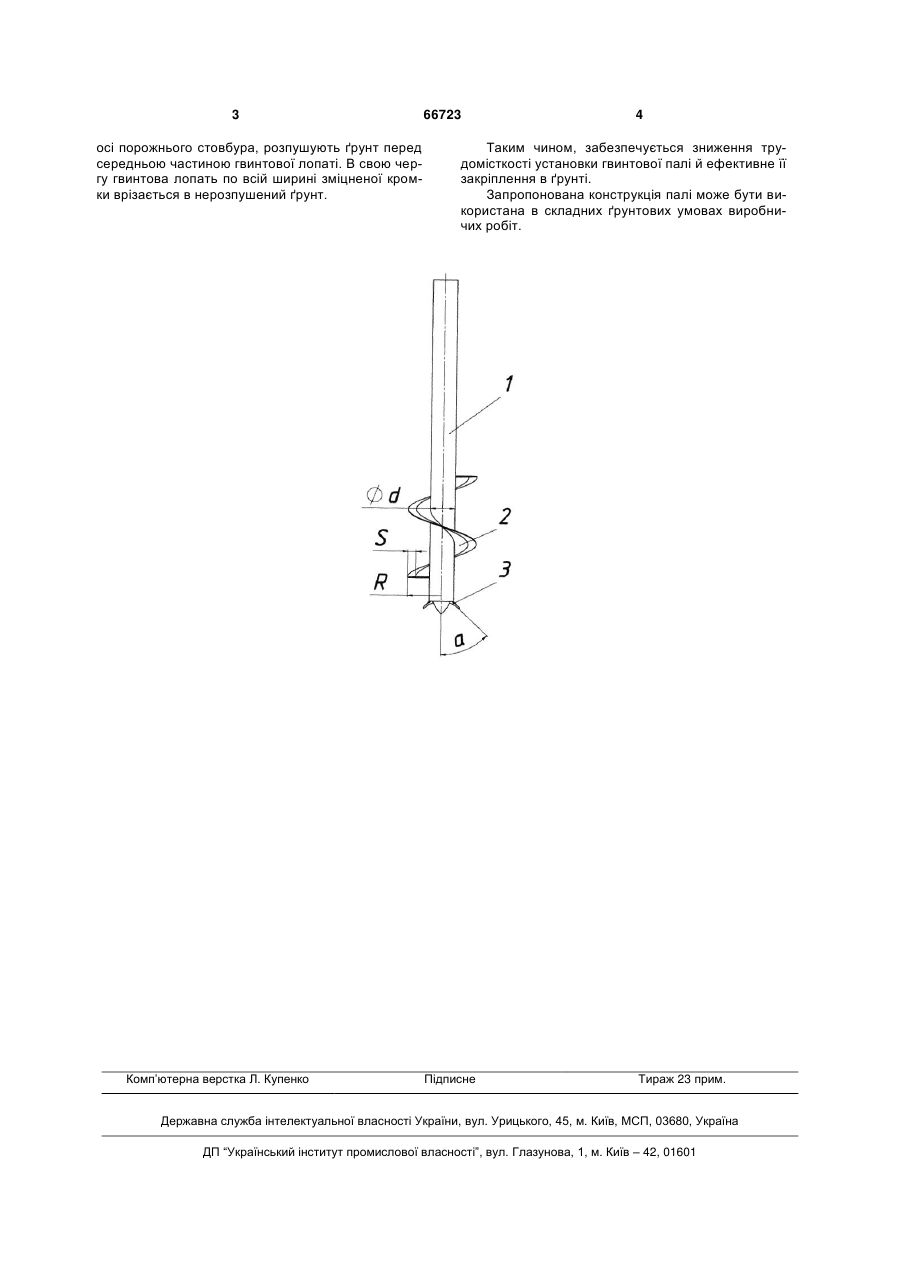

1. Гвинтова паля, що містить порожній стовбур, гвинтову лопать на зовнішній поверхні ниж 3 осі порожнього стовбура, розпушують ґрунт перед середньою частиною гвинтової лопаті. В свою чергу гвинтова лопать по всій ширині зміцненої кромки врізається в нерозпушений ґрунт. Комп’ютерна верстка Л. Купенко 66723 4 Таким чином, забезпечується зниження трудомісткості установки гвинтової палі й ефективне її закріплення в ґрунті. Запропонована конструкція палі може бути використана в складних ґрунтових умовах виробничих робіт. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew pile
Автори англійськоюSerikov Mykola Vasyliovych, Serikov Yevhen Mykolaiovych, Serikova Olena Mykolaivna
Назва патенту російськоюВинтовая свая
Автори російськоюСериков Николай Васильевич, Сериков Евгений Николаевич, Серикова Елена Николаевна
МПК / Мітки
МПК: E02D 5/56
