Установка для термообробки насіння
Номер патенту: 66838
Опубліковано: 25.01.2012
Автори: Лисенко Віталій Пилипович, Комарчук Дмитро Сергійович
Формула / Реферат
Установка для термообробки олієнасіння, що включає: завантажувальний бункер; циліндричний кожух, який виконаний з нержавіючої проволоки, намотаної у вигляді труби; вивантажувальну горловину; гвинтовий перфорований пустотілий транспортуючий орган, встановлений всередині кожуха з можливістю обертання; індуктор; вентиляційний пристрій, що складається з вентилятора і повітропроводу, яка відрізняється тим, що індуктор виконаний секційним по всій довжині гвинтового транспортуючого робочого органа і кожуха, що виконаний з нержавіючої проволоки, намотаної у вигляді труби, а повітропровід розміщений навколо феромагнітного кожуха і виконаний з діамагнетика.
Текст

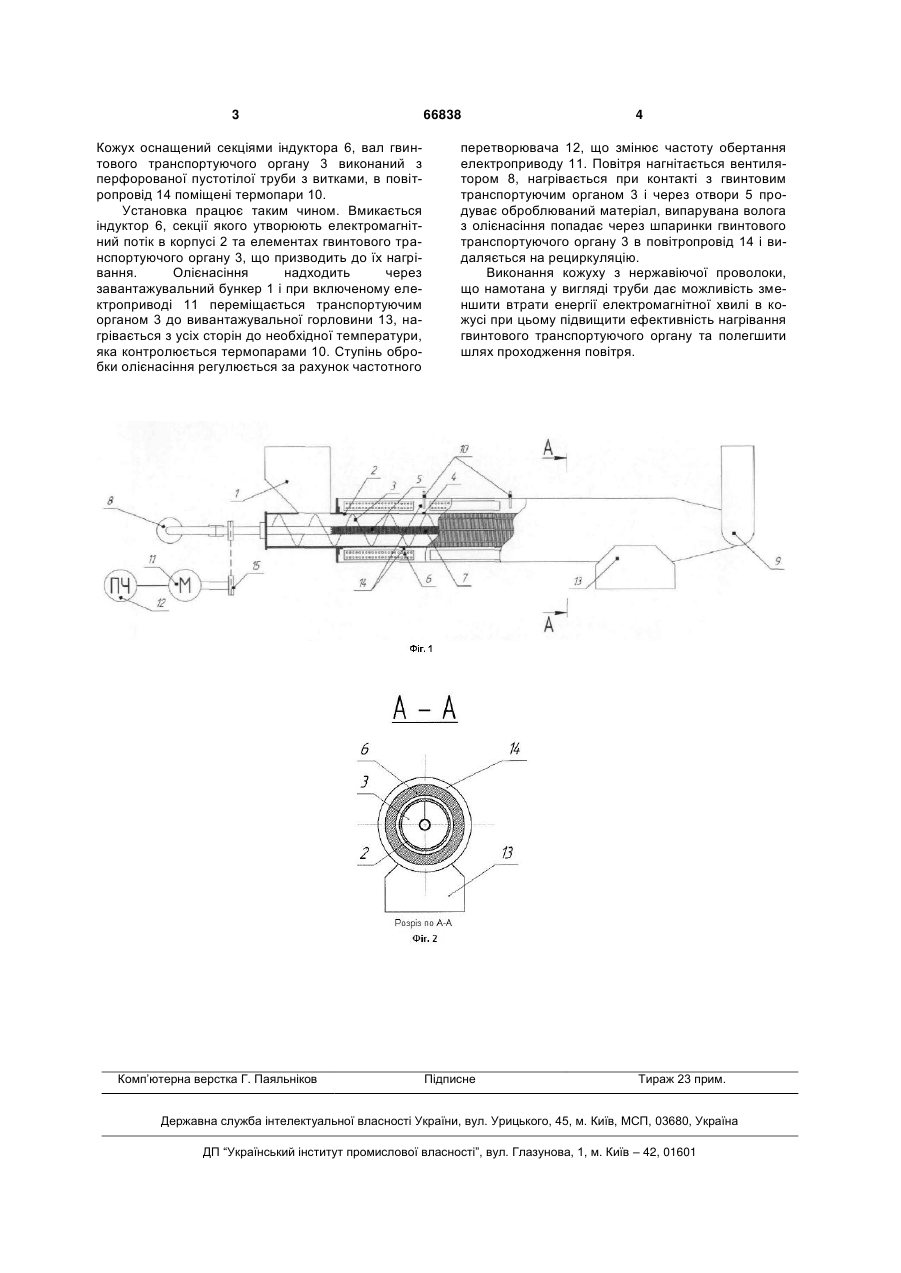

Установка для термообробки олієнасіння, що включає: завантажувальний бункер; циліндричний кожух, який виконаний з нержавіючої проволоки, намотаної у вигляді труби; вивантажувальну гор 3 Кожух оснащений секціями індуктора 6, вал гвинтового транспортуючого органу 3 виконаний з перфорованої пустотілої труби з витками, в повітропровід 14 поміщені термопари 10. Установка працює таким чином. Вмикається індуктор 6, секції якого утворюють електромагнітний потік в корпусі 2 та елементах гвинтового транспортуючого органу 3, що призводить до їх нагрівання. Олієнасіння надходить через завантажувальний бункер 1 і при включеному електроприводі 11 переміщається транспортуючим органом 3 до вивантажувальної горловини 13, нагрівається з усіх сторін до необхідної температури, яка контролюється термопарами 10. Ступінь обробки олієнасіння регулюється за рахунок частотного Комп’ютерна верстка Г. Паяльніков 66838 4 перетворювача 12, що змінює частоту обертання електроприводу 11. Повітря нагнітається вентилятором 8, нагрівається при контакті з гвинтовим транспортуючим органом 3 і через отвори 5 продуває оброблюваний матеріал, випарувана волога з олієнасіння попадає через шпаринки гвинтового транспортуючого органу 3 в повітропровід 14 і видаляється на рециркуляцію. Виконання кожуху з нержавіючої проволоки, що намотана у вигляді труби дає можливість зменшити втрати енергії електромагнітної хвилі в кожусі при цьому підвищити ефективність нагрівання гвинтового транспортуючого органу та полегшити шлях проходження повітря. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for thermo-treatment of seed
Автори англійськоюKomarchuk Dmytro Sergiiovych, Lysenko Vitalii Pylypovych
Назва патенту російськоюУстановка для термообработки семян
Автори російськоюКомарчук Дмитрий Сергеевич, Лысенко Виталий Филиппович
МПК / Мітки
МПК: F26B 11/00
Мітки: установка, насіння, термообробки
