Пристрій для електроконтактного формування дискретно зміцненої внутрішньої циліндричної поверхні

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66857

Опубліковано: 25.01.2012

Автори: Диха Олександр Володимирович, Вельбой Володимир Пилипович, Посонський Сергій Феліксович

Завантажити PDF файл.

Формула / Реферат

Пристрій для електроконтактного формування дискретно зміцненої внутрішньої циліндричної поверхні бойком-електродом, закріпленим в осерді і встановленим у отвір оброблюваної деталі з можливістю періодичного циклічного контакту з її внутрішньою поверхнею, який відрізняється тим, що для забезпечення стабільності умов електричного контакту бойка-електрода і внутрішньої поверхні оброблюваної деталі осердя з бойком встановлено в пази скоби двоопорного навантажувального важеля підвищеної жорсткості.

Текст

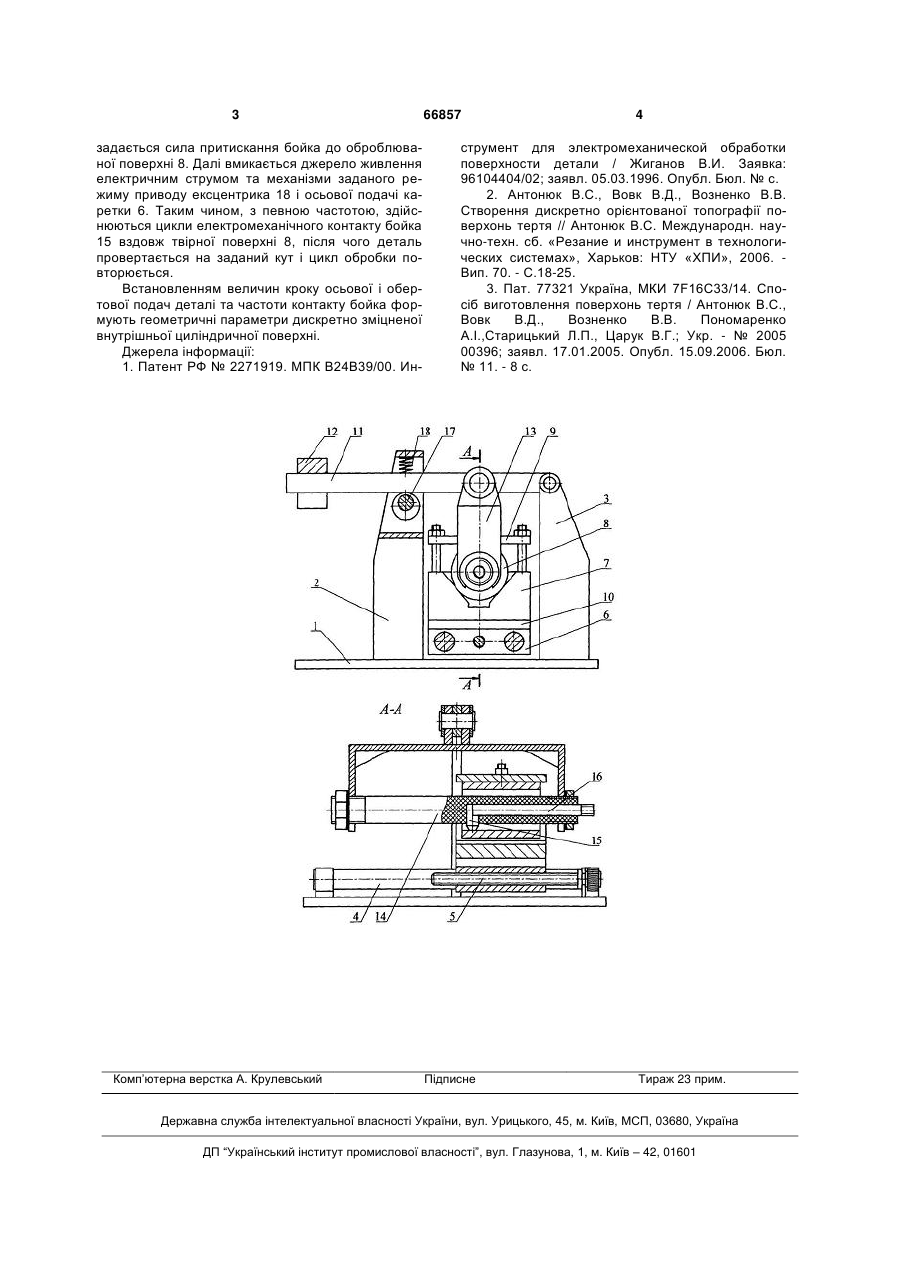

Пристрій для електроконтактного формування 3 задається сила притискання бойка до оброблюваної поверхні 8. Далі вмикається джерело живлення електричним струмом та механізми заданого режиму приводу ексцентрика 18 і осьової подачі каретки 6. Таким чином, з певною частотою, здійснюються цикли електромеханічного контакту бойка 15 вздовж твірної поверхні 8, після чого деталь провертається на заданий кут і цикл обробки повторюється. Встановленням величин кроку осьової і обертової подач деталі та частоти контакту бойка формують геометричні параметри дискретно зміцненої внутрішньої циліндричної поверхні. Джерела інформації: 1. Патент РФ № 2271919. МПК В24В39/00. Ин Комп’ютерна верстка А. Крулевський 66857 4 струмент для электромеханической обработки поверхности детали / Жиганов В.И. Заявка: 96104404/02; заявл. 05.03.1996. Опубл. Бюл. № с. 2. Антонюк B.C., Вовк В.Д., Возненко В.В. Створення дискретно орієнтованої топографії поверхонь тертя // Антонюк B.C. Международн. научно-техн. сб. «Резание и инструмент в технологических системах», Харьков: НТУ «ХПИ», 2006. Вип. 70. - С.18-25. 3. Пат. 77321 Україна, МКИ 7F16C33/14. Спосіб виготовлення поверхонь тертя / Антонюк B.C., Вовк В.Д., Возненко В.В. Пономаренко А.І.,Старицький Л.П., Царук В.Г.; Укр. - № 2005 00396; заявл. 17.01.2005. Опубл. 15.09.2006. Бюл. № 11. - 8 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for contact-initiated forming discretely reinforced inner cylindrical surface

Автори англійською

Velboi Volodymyr Pylypovych, Posonskyi Serhii Feliksovych, Dykha Oleksdandr Volodymyrovych

Назва патенту російською

Устройство для электроконтактного формования дискретно упрочненной внутренней цилиндрической поверхности

Автори російською

Вельбой Владимир Филиппович, Посонский Сергей Феликсович, Дыха Александр Владимирович

МПК / Мітки

МПК: B23H 9/00

Мітки: поверхні, дискретної, зміцненої, пристрій, внутрішньої, електроконтактного, формування, циліндричної
