Привід голководія швейної машини
Номер патенту: 66858
Опубліковано: 25.01.2012
Автори: Капустенський Петро Гнатович, Манзюк Едуард Андрійович
Формула / Реферат
Привід голководія, який містить встановлений на головному валу машини кривошип, шатун, який зв'язаний з кривошипом та голководієм, розташованим у втулці, пристроєм для обмеження величини переміщення шатуна, який має трубчату напрямну, який відрізняється тим, що на втулці розташована оптична пара, оптична вісь якої проходить через отвори в голководії та втулці.
Текст

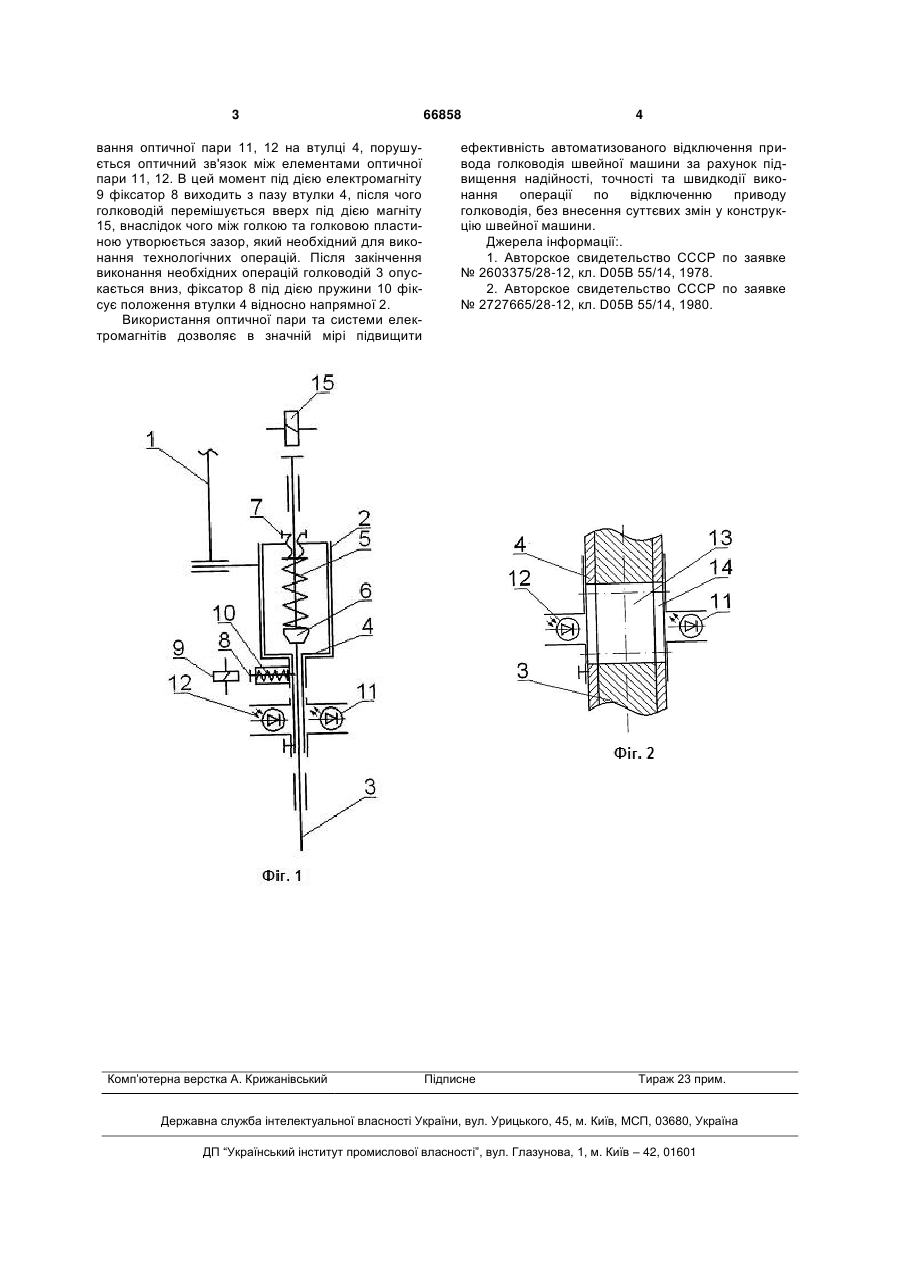

Привід голководія, який містить встановлений на головному валу машини кривошип, шатун, який зв'язаний з кривошипом та голководієм, розташованим у втулці, пристроєм для обмеження величини переміщення шатуна, який має трубчату напрямну, який відрізняється тим, що на втулці розташована оптична пара, оптична вісь якої проходить через отвори в голководії та втулці. (19) (21) u201106964 (22) 02.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) МАНЗЮК ЕДУАРД АНДРІЙОВИЧ, КАПУСТЕНСЬКИЙ ПЕТРО ГНАТОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 вання оптичної пари 11, 12 на втулці 4, порушується оптичний зв'язок між елементами оптичної пари 11, 12. В цей момент під дією електромагніту 9 фіксатор 8 виходить з пазу втулки 4, після чого голководій перемішується вверх під дією магніту 15, внаслідок чого між голкою та голковою пластиною утворюється зазор, який необхідний для виконання технологічних операцій. Після закінчення виконання необхідних операцій голководій 3 опускається вниз, фіксатор 8 під дією пружини 10 фіксує положення втулки 4 відносно напрямної 2. Використання оптичної пари та системи електромагнітів дозволяє в значній мірі підвищити Комп’ютерна верстка А. Крижанівський 66858 4 ефективність автоматизованого відключення привода голководія швейної машини за рахунок підвищення надійності, точності та швидкодії виконання операції по відключенню приводу голководія, без внесення суттєвих змін у конструкцію швейної машини. Джерела інформації:. 1. Авторское свидетельство СССР по заявке № 2603375/28-12, кл. D05B 55/14, 1978. 2. Авторское свидетельство СССР по заявке № 2727665/28-12, кл. D05B 55/14, 1980. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of a slider of a sewing machine
Автори англійськоюManzuik Eduard Andriiovych, Kapustenskyi Petro Hnatovych
Назва патенту російськоюПривод игловода швейной машины
Автори російськоюМанзюк Эдуард Андреевич, Капустенский Петр Игнатьевич
МПК / Мітки
МПК: D05B 55/00
Мітки: голководія, привід, швейної, машини
