Запобіжний пристрій для аератора рідини

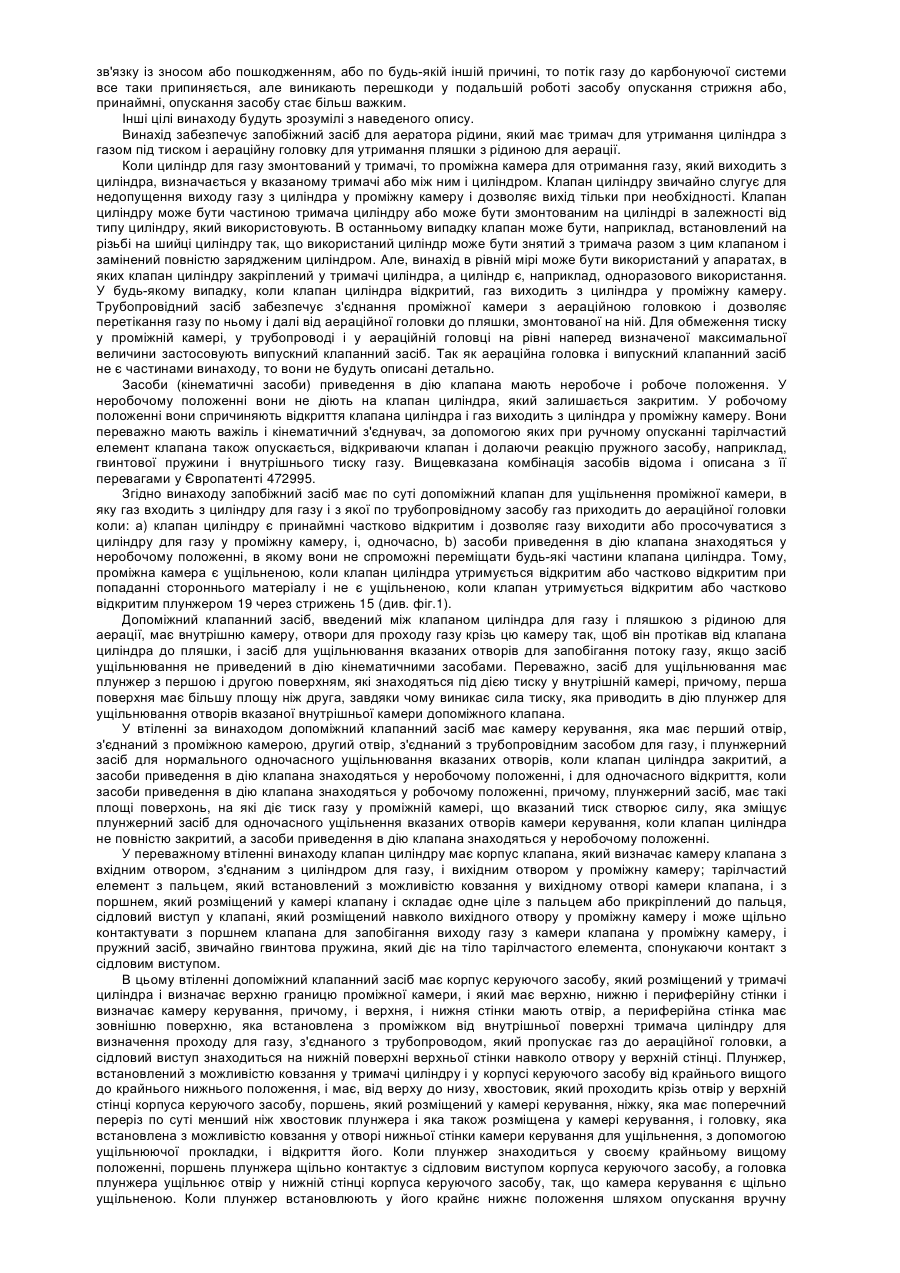

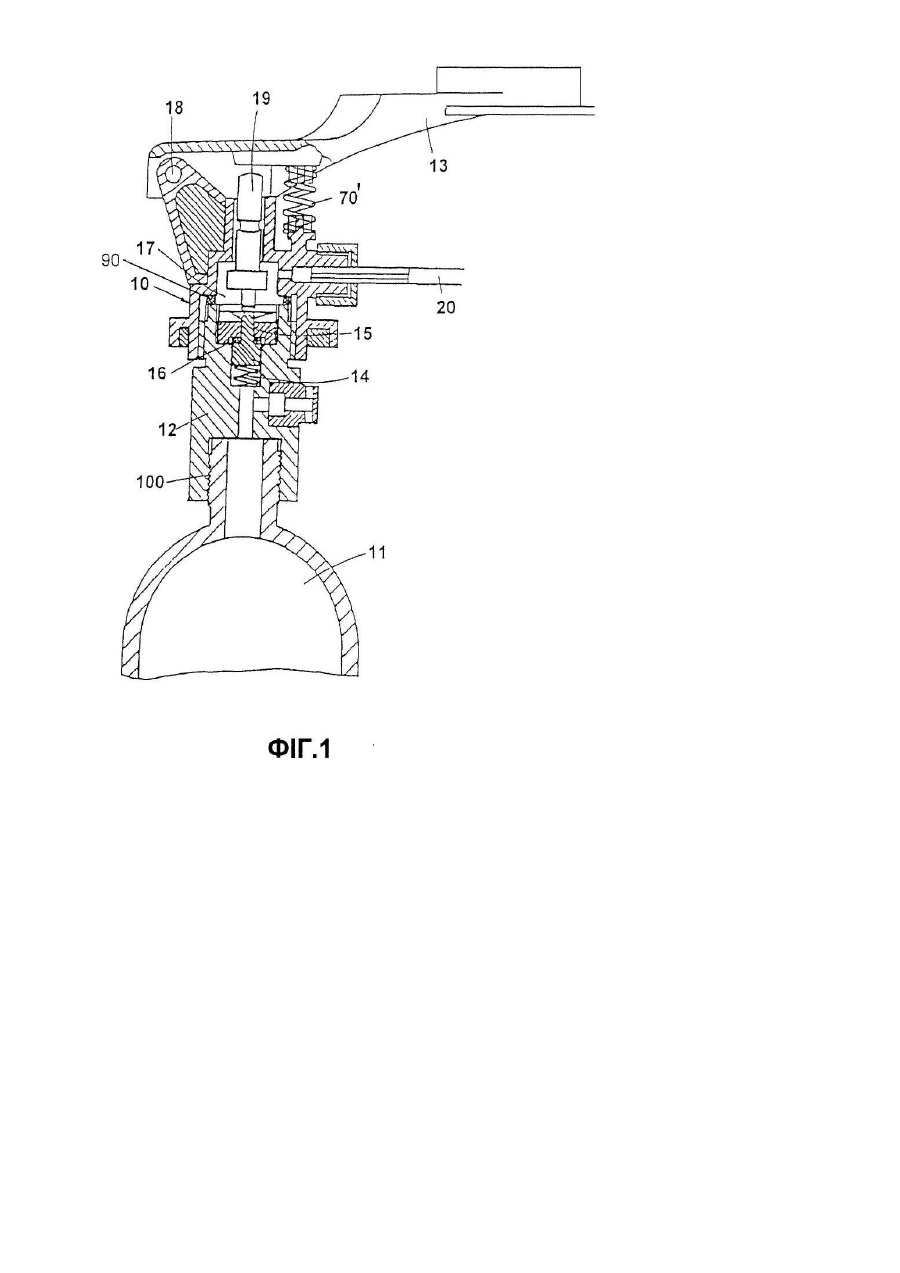

1. Аератор рідини, який має, у комбінації з циліндром, що вміщує газ під тиском, і тримачем (21) для утримання циліндра з газом під тиском: аераційну головку (61') для утримання пляшки (63'), яка вміщує рідину для аерації, проміжну камеру (38) для отримання газу, який виходить з вказаного циліндра, клапан (32, 33) циліндра для перекриття при нормальній роботі виходу газу з циліндра у проміжну камеру і для відкриття такого виходу, засоби (13) приведення в дію клапана, які в неробочому положенні не діють на клапан циліндра, а у робочому положенні відкривають клапан циліндра і газ виходить з циліндра у проміжну камеру, трубопровідний засіб для газу, який з'єднує проміжну камеру з аераційною головкою, і допоміжний клапанний засіб (39, 47) для ізолювання проміжної камери від трубопровідного засобу, коли клапан циліндра не повністю закритий, а засоби приведення в дію клапана знаходяться у своєму неробочому положенні.

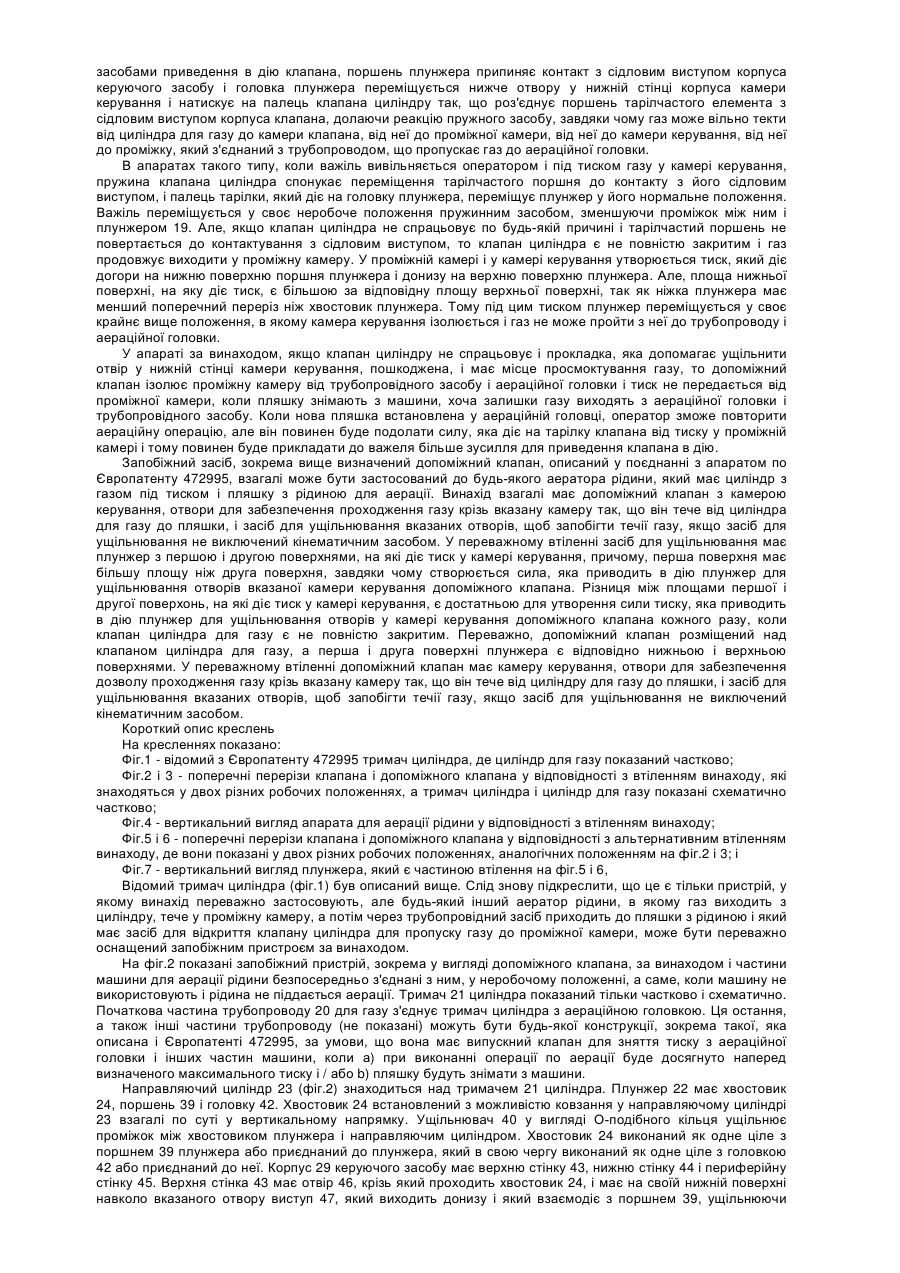

2. Аератор за п. 1, який відрізняється тим, що допоміжний клапанний засіб має камеру (25) керування, головку плунжера (42) і ущільнення (49), яке ізолює камеру керування від проміжної камери, коли засоби приведення в дію клапана знаходяться у неробочому положенні, і дозволяє вихід газу з проміжної камери, коли засоби приведення в дію клапана знаходяться у робочому положенні.

3. Аератор за п. 1, який відрізняється тим, що допоміжний клапанний засіб має камеру (25) керування, яка має перший отвір (48), з'єднаний з проміжною камерою, другий отвір (46), з'єднаний з трубопровідним засобом для газу, і плунжерний засіб (39, 42) для нормального одночасного ущільнювання вказаних отворів, коли клапан циліндра (32, 33) закритий, а засоби приведення в дію клапана (24, 42) знаходяться у неробочому положенні, і для одночасного відкриття, коли засоби приведення в дію клапана знаходяться у робочому положенні, причому плунжерний засіб має такі площі поверхонь, на які діє тиск газу у проміжній камері, що вказаний тиск створює силу, яка зміщує плунжерний засіб для одночасного ущільнення вказаних отворів камери керування, коли клапан циліндра не повністю закритий, а засоби приведення в дію клапана знаходяться у неробочому положенні.

4. Аератор за п. 1, який відрізняється тим, що допоміжний клапанний засіб має плунжер (24, 39, 41, 42), встановлений з можливістю ковзання у сідлі від крайнього вищого положення до крайнього нижнього положення, і камеру (25) керування, яка з'єднана з трубопроводом (20) для газу для подачі газу до пляшки з рідиною для аерації, причому плунжер має найнижчу частину (42), яка ущільнює дно камери керування, коли плунжер знаходиться у своєму крайньому вищому положенні, і має отвір (46), який дозволяє прохід газу від циліндра до трубопроводу, коли плунжер знаходиться у своєму крайньому нижньому положенні, причому вказаний плунжер додатково має поршень з нижньою і верхньою поверхнями, на які діє тиск газу, і нижня поверхня має площу, яка більша площі верхньої поверхні.

5. Аератор за п. 1, який відрізняється тим, що клапан циліндра має корпус (30) клапана, який визначає камеру (31) клапана з вхідним отвором, з'єднаним з циліндром для газу, і вихідним отвором у проміжну камеру (38); тарілчастий елемент (32) з пальцем (33), який встановлений з можливістю ковзання у вихідному отворі (51) камери клапана, і з поршнем (35), який розміщений у камері клапана і складає одне ціле з пальцем або прикріплений до пальця, сідловий виступ (50) у клапані, який розміщений навколо вихідного отвору у проміжну камеру з можливістю контакту з поршнем клапана для запобігання виходу газу з камери клапана у проміжну камеру, і пружний засіб (34), який діє на тіло тарілчастого елемента, забезпечуючи контакт з сідловим виступом.

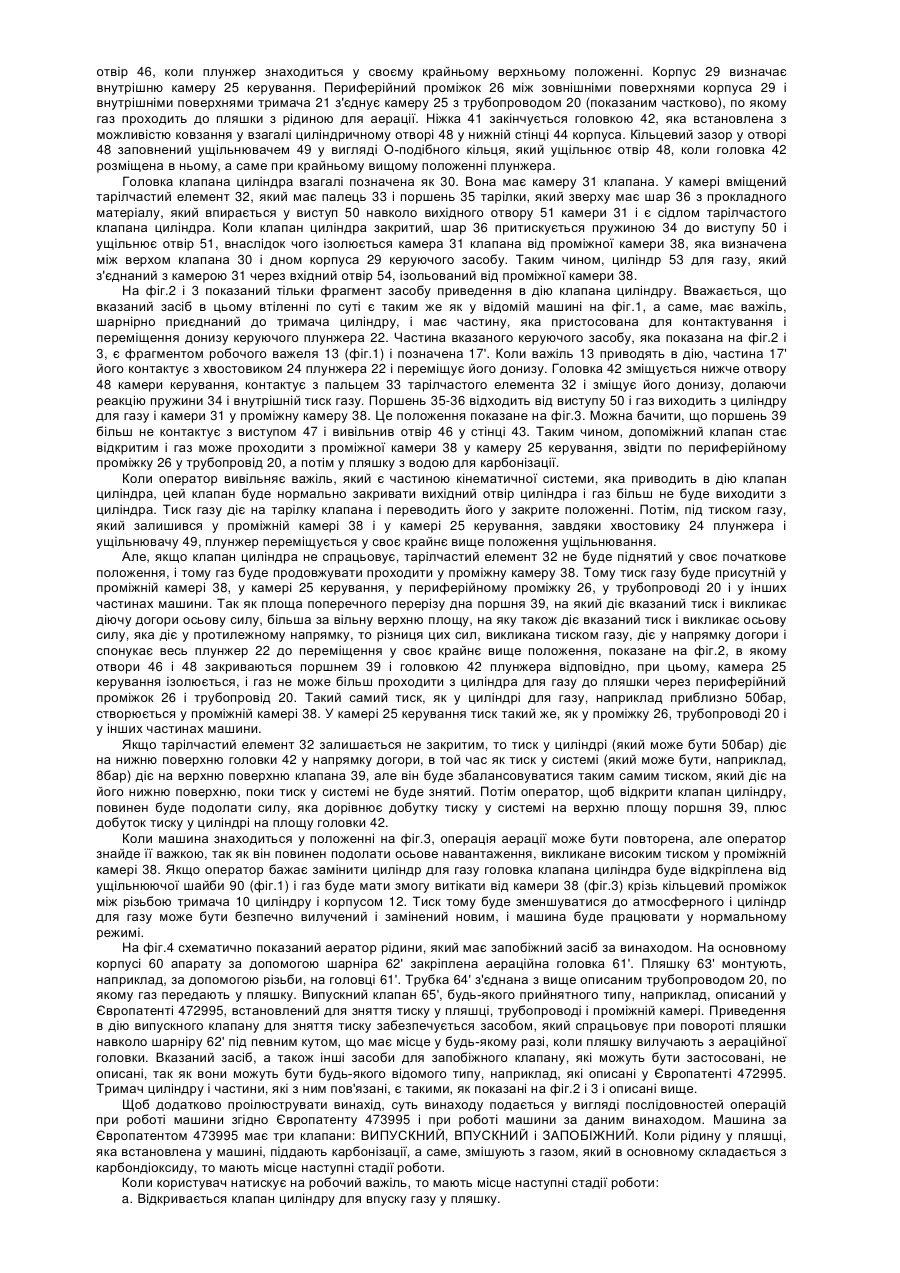

6. Аератор за п. 3, який відрізняється тим, що допоміжний клапанний засіб має корпус (29) керуючого засобу, який розміщений у тримачі (21) циліндра і визначає верхню границю проміжної камери (38), і який має верхню, нижню і периферійну стінки і визначає камеру (25) керування, причому і верхня, і нижня стінки мають отвір, а периферійна стінка має зовнішню поверхню, яка встановлена з проміжком від внутрішньої поверхні тримача циліндра для визначення проходу (26) для газу, з'єднаного з трубопроводом, який пропускає газ до аераційної головки, а сідловий виступ (47) знаходиться на нижній поверхні верхньої стінки (43) навколо отвору (46) у верхній стінці.

7. Аератор за п. 3, який відрізняється тим, що допоміжний клапанний засіб має плунжер (22), встановлений з можливістю ковзання у тримачі циліндра і у корпусі керуючого засобу від крайнього вищого до крайнього нижнього положення, і має, від верху до низу, хвостовик (24), який проходить крізь отвір (46) у верхній стінці корпуса керуючого засобу, поршень (39), який розміщений у камері (25) керування, ніжку (41), яка має поперечний переріз, по суті менший ніж хвостовик плунжера, і яка також розміщена у камері керування, і головку (42), яка встановлена з можливістю ковзання у отворі (48) нижньої стінки (44) камери керування для ущільнення і відкриття його.

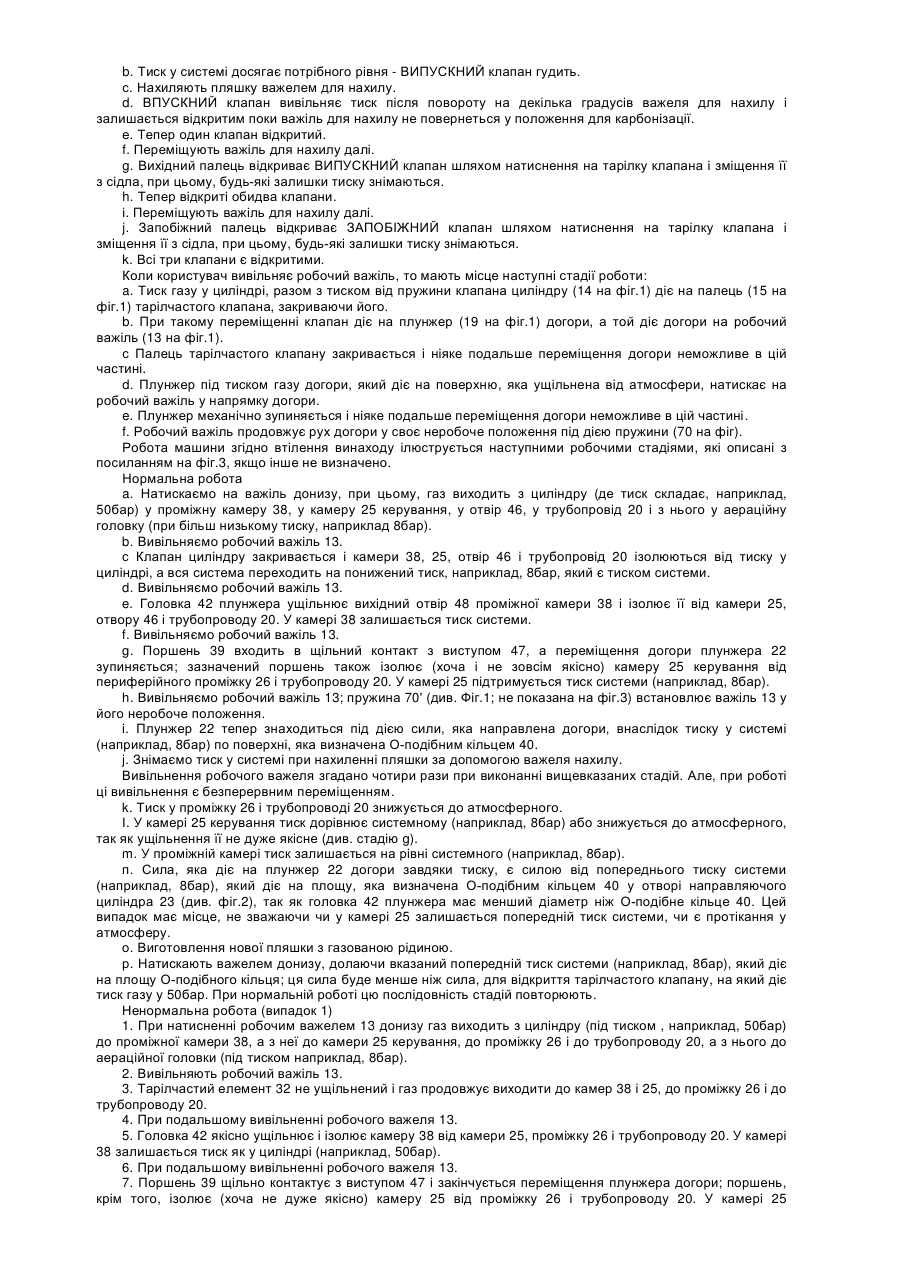

8. Аератор за п. 7, який відрізняється тим, що, коли плунжер (22) знаходиться у своєму крайньому вищому положенні, поршень (39) плунжера щільно контактує з сідловим виступом (47) корпуса (29) керуючого засобу, а головка (42) плунжера ущільнює отвір у нижній стінці корпуса керуючого засобу, так що камера керування є щільно ущільненою.

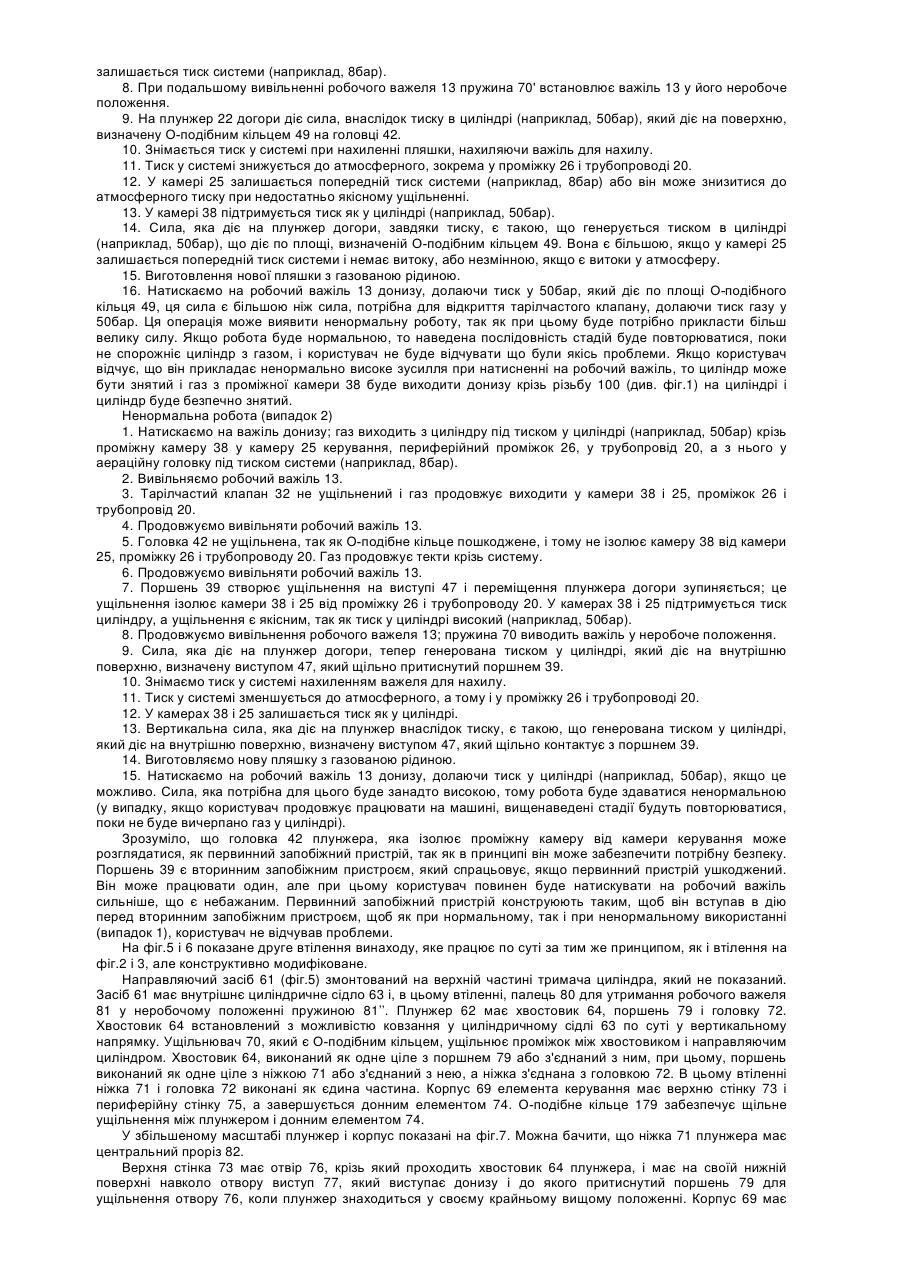

9. Аератор за п. 3, який відрізняється тим, що допоміжний клапанний засіб має плунжер (22), який встановлений з можливістю ковзання у тримачі (21) циліндра і у корпусі (29) керуючого засобу від крайнього вищого до крайнього нижнього положення, і який має, від верху до низу, хвостовик (24), який проходить крізь отвір (46) у верхній стінці корпуса керуючого засобу, поршень (39), який розміщений у камері (25) керування, ніжку (41), яка має поперечний переріз, по суті менший ніж хвостовик плунжера, і яка також розміщена у камері керування, і головку (42), яка встановлена з можливістю ковзання для ущільнення або відкриття отвору у нижній стінці камери керування, і тим, що , коли плунжер встановлюють у його крайнє нижнє положення, шляхом опускання вручну засобами (13) приведення в дію клапана, поршень плунжера припиняє контакт з сідловим виступом (47) корпуса (29) керуючого засобу і головка (42) плунжера переміщується нижче отвору (48) у нижній стінці корпуса камери керування і натискує на палець (33) клапана циліндра так, що роз'єднує поршень (32) тарілчастого елемента з сідловим виступом (50) корпуса клапана, долаючи реакцію пружного засобу (34), завдяки чому газ може вільно текти від циліндра для газу до камери (31) клапана, від неї до проміжної камери (38), від неї до камери (25) керування, від неї до проміжку (26), який з'єднаний з трубопроводом (20), що пропускає газ до аераційної головки (61’).

10. Аератор за п. 5, який відрізняється тим, що поршень (32) тарілчастого елемента має еластомерну частину (36), пристосовану для контактування з сідловим виступом (50) клапана, розміщеним навколо вихідного отвору (51) у проміжну камеру (38).

11. Аератор за п. 7, який відрізняється тим, що отвір (48) у нижній стінці корпуса засобу керування має ущільнення (49) і, коли плунжер (22) знаходиться у своєму крайньому вищому положенні, головка (42) плунжера щільно контактує з вказаним ущільненням, для ущільнювання вказаних отворів (48, 46).

12. Аератор за п. 7, який відрізняється тим, що тримач (21) циліндра має визначений в ньому направляючий циліндр (23), і хвостовик (24) плунжера встановлений з можливістю ковзання в останньому, а між вказаним циліндром і хвостовиком встановлений ущільнюючий засіб (40).

13. Запобіжний засіб для аератора рідини, який має циліндр для газу з клапаном і пляшку з рідиною для аерації, який відрізняється тим, що має допоміжний клапан з камерою (25) керування, отвори (48, 26) для забезпечення дозволу проходження газу крізь вказану камеру так, що він тече від циліндра для газу до пляшки, і засіб (22) для ущільнювання вказаних отворів, щоб запобігти витоку газу, якщо засіб для ущільнювання не виключений кінематичним засобом.

14. Запобіжний засіб за п. 13, який відрізняється тим, що засіб для ущільнювання має плунжер (22) з першою і другою поверхнями, на які діє тиск у камері (25) керування, причому перша поверхня має більшу площу, ніж друга поверхня, завдяки чому створюється сила, яка приводить в дію плунжер для ущільнення отворів вказаної камери керування допоміжного клапана.

15. Запобіжний засіб за п. 14, який відрізняється тим, що допоміжний клапан розміщений над клапаном циліндра для газу (32, 33), а перша і друга поверхні плунжера є відповідно нижньою і верхньою поверхнями.

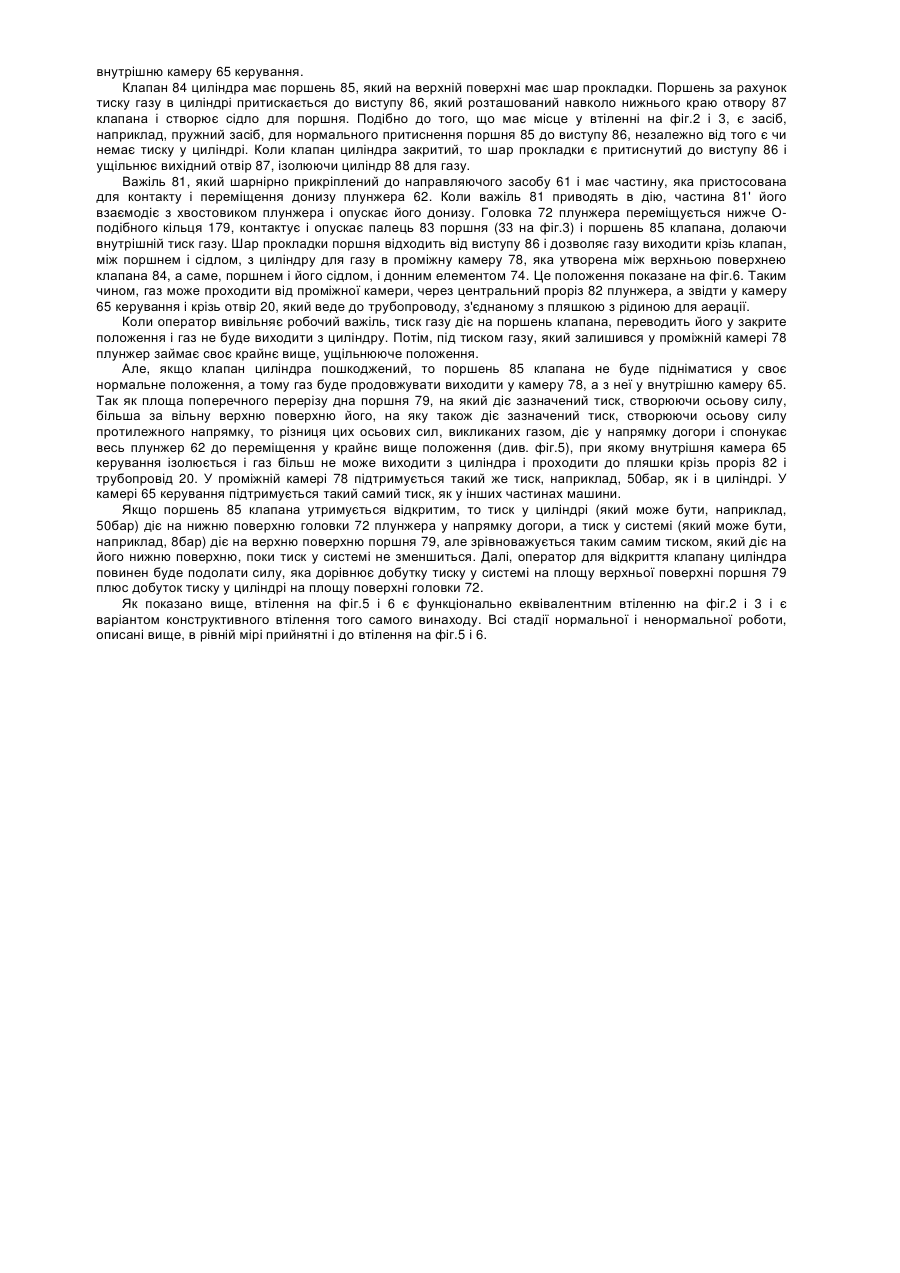

16. Запобіжний засіб за п. 14, який відрізняється тим, що різниця між площами першої і другої поверхонь, на які діє тиск у камері (25) керування, є достатньою для утворення сили тиску, яка приводить в дію плунжер (22) для ущільнення отворів у камері (25) керування допоміжного клапана кожного разу, коли клапан циліндра для газу є не повністю закритим.

17. Запобіжний засіб за п. 13, який відрізняється тим, що має камеру (25) керування, яка має перший отвір (48), з'єднаний з вихідним отвором клапана циліндра для газу, і другий отвір (46, 26), з'єднаний з трубопровідним засобом для газу, який пропускає газ до пляшки, плунжерний засіб (22) для нормального одночасного ущільнювання вказаних отворів, коли клапан (30) циліндра закритий і засіб приведення в дію клапана знаходиться у неробочому положенні, і для одночасного відкриття вказаних отворів, коли засіб приведення в дію клапана знаходиться у робочому положенні, причому, плунжерний засіб має такі площі поверхонь, на які діє тиск газу у проміжній камері (38), що вказаний тиск створює силу, яка зміщує плунжерний засіб для одночасного ущільнення вказаних отворів камери керування, коли клапан циліндра не повністю закритий, а засоби приведення в дію клапана знаходяться у неробочому положенні.
