Вихідний пристрій відцентрової турбомашини

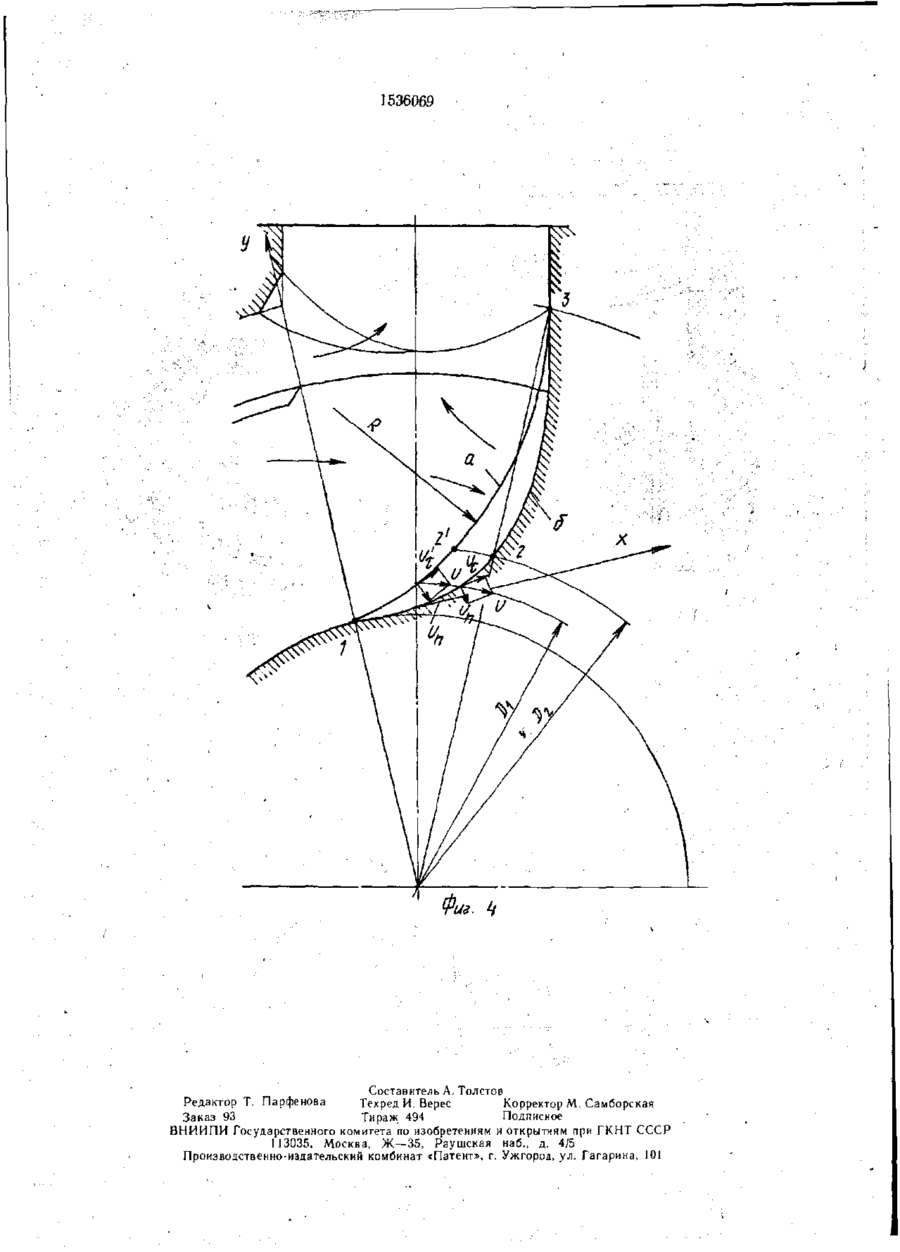

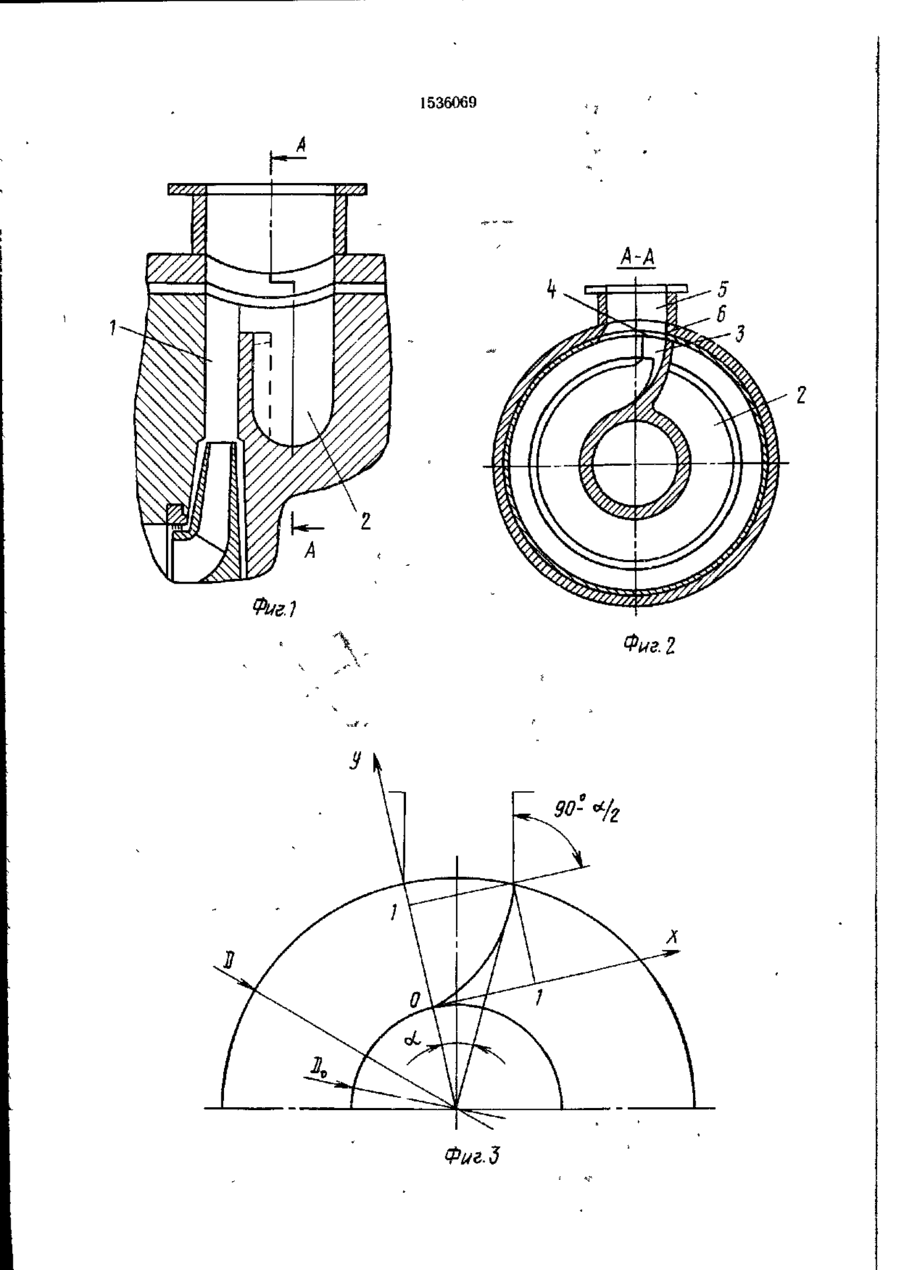

Изобретение относится к турбомашинам, касается конструкций выходных уст ройств центробежных турбомашин и является усовершенствованием изобретения по авт ев № 1170194 С целью повышения К П Д путем уменьшения іидравлических потерь профиль ребра в нормальных сечениях описывается степенным уравнением у = х " , где n = t g ( 9 0 ° — а / 2 ) , а - угол между радиусами, соединяющими центры и входные кромки выходного патрубка, при этом ось у совпадает с одним из этих радиусов, а начало координат совмещено с точкой пересечения оси у и внутренней стенки сборной камеры. Такое выполнение ребра обеспечивает оптимальную форму направляющей криволинейной поверхности ребра, что при водит к уменьшению потерь, вызванных вихреобразованием и отзывом потока 4 ил Изобретение относится к турбомашино строению Цель изобретения — повышение К П Д путем уменьшения гидравлических потерь На фиг 1 изображено предлагаемое выходное устройство, продольный разрез, на фиг 2 — разрез А—А на фиг 1, на фиг 3 — схема построения направляющей криволинейной поверхности разделительного ребра на фиг 4 — сравнительная характеристика потоков с направляющей, построенной по закону изменения степенной функции (кри вая б) и с направляющей, построенной для известного устройства Выходное устройство центробежной тур бомашины содержит диффузор 1, сообщенную с ним кольцевую сборную камеру 2 с разделительным ребром 3, имеющим выход ную кромку 4 и выходной патрубок 5 с вход ной кромкой 6, при этом разделительное ребро 3 в своих нормальных сечениях выпол нено криволинейным с кривизной, умень шающейся в направлении выхода, а вход ная кромка 7 ребра 3 совмещена с входной кромкой патрубка 5 Профиль ребра 3 в нормальных сечениях описывается степен ным уравнением у = х п , іде n = tg(90—a/2) а — угол между радиусами, соединяю щими центры и входные кромки выходного патрубка 5, при этом ось у совпадает с одним из ^тих радиусов, а начало кординат о совмещено с точкой пересечения оси у и внутренней поверхности сборной камеры 2 Устройство работает следующим обра юм Выходящий из диффузора I поток делит ся на две части Небольшая часть попада ет непосредственно з патрубок 5 Основная часть изменяя направление и плавно огибая стенку и боковую кромку разделитель ного криволинейного ребра 3, входи і в коль ел со о О5 > 1536069 цевую сборную камеру 2, т которой, направляясь ребром 3, попадает в патрубок 5 Кривизна участков 2—3 кривой а и 2—3 кривой б не оказывает существенного влияния на условия вытеснения потока в Разделительное ребро 3 с направляюнагнетательный патрубок вследствие винтощей, построенной по закону изменения стеобразного характера течения потока в сборпенной функции (кривая б, фиг 4), в отлиной камере Поток в своем течении не огичие от направляющей, построенной для избает направляющую, а закручивается по вестного устройства (кривая а, фиг 4) криволинейным образующим и вытесняется позволяет создать более благоприятные ус в нагнетательный патрубок ловия для выхода потока в нагнетательный Таким образом, обеспечивая приращение патрубок Это объясняется тем, что в зоне 10 энергии потока на у участке 1—2 кривой р бй б по сравнению с аналогичным участком малых диаметров сборной камеры, где скоб рость потока относительно низкая, л давле1—2 кривой а, получаем дополнительный ние несколько превышает Риаш, разделитель напор, что позволяет повысить давление ное ребро с направляющей по типу б познагнетания при прочих равных условиях воляет получить большее значение тангенСледовательно, эффективность устройства циальной составляющей окружной скорости центробежной турбомашины с разделитель потока (фиг 4), те увеличить скорость ным ребром, у которою направляющая течения потока по криволинейной рабочей построена по закону изменения степенной поверхности разделительного ребра на участфункции выше Предлагаемое конструктивное выполнение разделительного ребра выход ке 1 —2 кривой б Таким образом может быть й обеспечен дополнительный подпор потока за 20 ного устройства обеспечивает оптимальную счет увеличения кинетической энергии частиц форму направляющей криволинейной рабогаза, движущихся по участку 1 — 2 раздечей поверхности разделительного ребра, лительного ребра, который находится под что приводит к уменьшению потерь, вызнагнетательным патрубком ванных вихреобразованием и отрывом потока Разложение окружной скорости потока 25 Формула изобретения на составляющие проведено на диаметре D|(D| V ' и \1„
