Вібраційна центрифуга
Номер патенту: 66881
Опубліковано: 25.01.2012
Автори: Чернявський Мічеслав Мічеславович, Трач Олександр Анатолійович, Янович Віталій Петрович, Паламарчук Ігор Павлович
Формула / Реферат
Вібраційна центрифуга містить фільтраційний елемент, який з'єднаний з приводним конусом та, яка відрізняється тим, що виконавчий орган складається з триярусного фільтраційного елемента, підпружиненого до приводної платформи та містить в собі ексцентрично розміщені незрівноважені елементи, які приводяться до руху окремим електродвигуном.
Текст

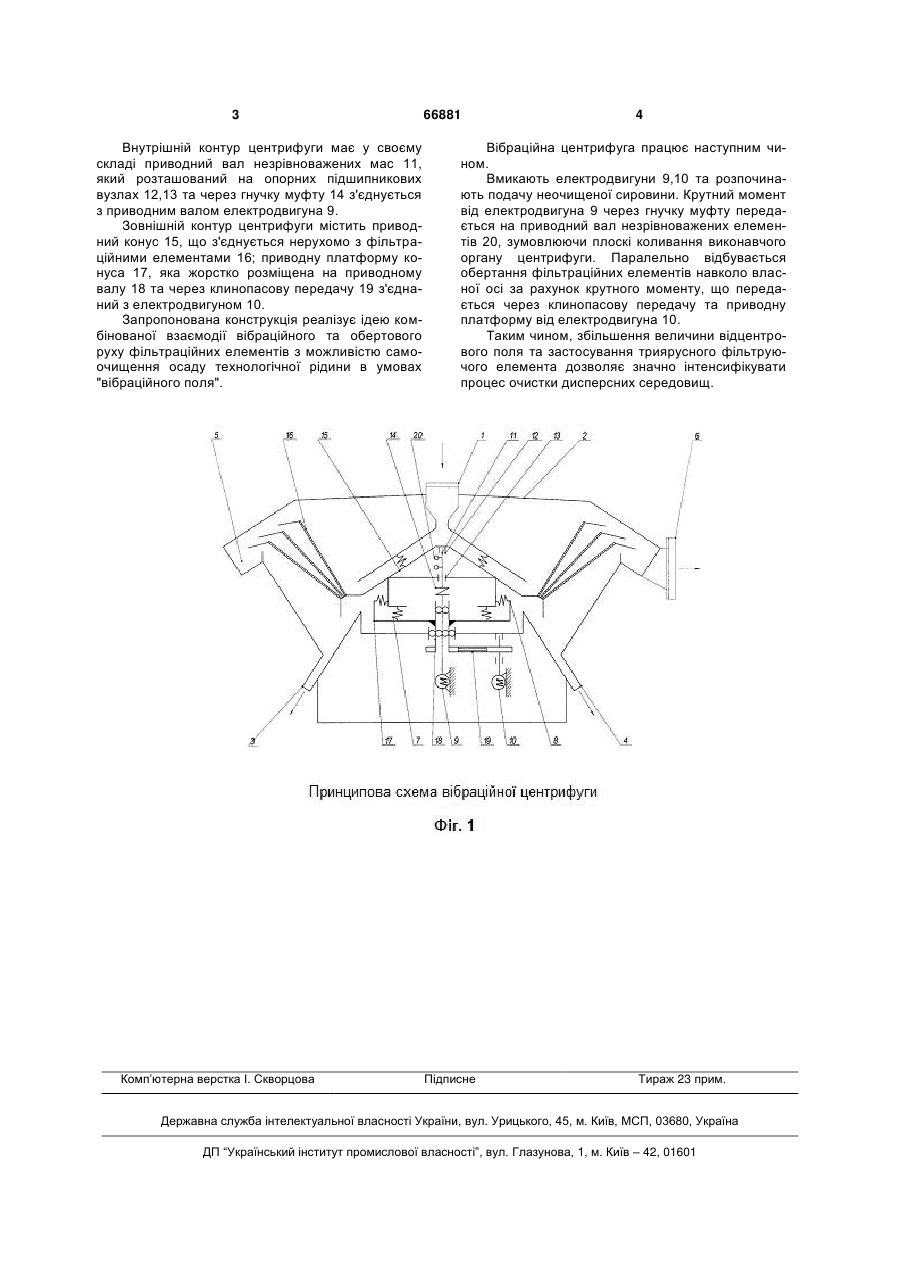

Вібраційна центрифуга містить фільтраційний елемент, який з'єднаний з приводним конусом та, яка відрізняється тим, що виконавчий орган складається з триярусного фільтраційного елемента, підпружиненого до приводної платформи та містить в собі ексцентрично розміщені незрівноважені елементи, які приводяться до руху окремим електродвигуном. (19) (21) u201107398 (22) 14.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ, ЧЕРНЯВСЬКИЙ МІЧЕСЛАВ МІЧЕСЛАВОВИЧ, ТРАЧ ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 Внутрішній контур центрифуги має у своєму складі приводний вал незрівноважених мас 11, який розташований на опорних підшипникових вузлах 12,13 та через гнучку муфту 14 з'єднується з приводним валом електродвигуна 9. Зовнішній контур центрифуги містить приводний конус 15, що з'єднується нерухомо з фільтраційними елементами 16; приводну платформу конуса 17, яка жорстко розміщена на приводному валу 18 та через клинопасову передачу 19 з'єднаний з електродвигуном 10. Запропонована конструкція реалізує ідею комбінованої взаємодії вібраційного та обертового руху фільтраційних елементів з можливістю самоочищення осаду технологічної рідини в умовах "вібраційного поля". Комп’ютерна верстка І. Скворцова 66881 4 Вібраційна центрифуга працює наступним чином. Вмикають електродвигуни 9,10 та розпочинають подачу неочищеної сировини. Крутний момент від електродвигуна 9 через гнучку муфту передається на приводний вал незрівноважених елементів 20, зумовлюючи плоскі коливання виконавчого органу центрифуги. Паралельно відбувається обертання фільтраційних елементів навколо власної осі за рахунок крутного моменту, що передається через клинопасову передачу та приводну платформу від електродвигуна 10. Таким чином, збільшення величини відцентрового поля та застосування триярусного фільтруючого елемента дозволяє значно інтенсифікувати процес очистки дисперсних середовищ. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory centrifuge
Автори англійськоюPalamarchuk Ihor Pavlovych, Yanovych Vitalii Petrovych, Cherniavskyi Micheslav Micheslavovych, Trach Oleksandr Anatoliiovych
Назва патенту російськоюВибрационная центрифуга
Автори російськоюПаламарчук Игорь Павлович, Янович Виталий Петрович, Чернявский Мичеслав Мичеславович, Трач Александр Анатольевич
МПК / Мітки
МПК: B04B 3/00
Мітки: вібраційна, центрифуга
