Пристрій для завантаження шихтових матеріалів у ківш-піч

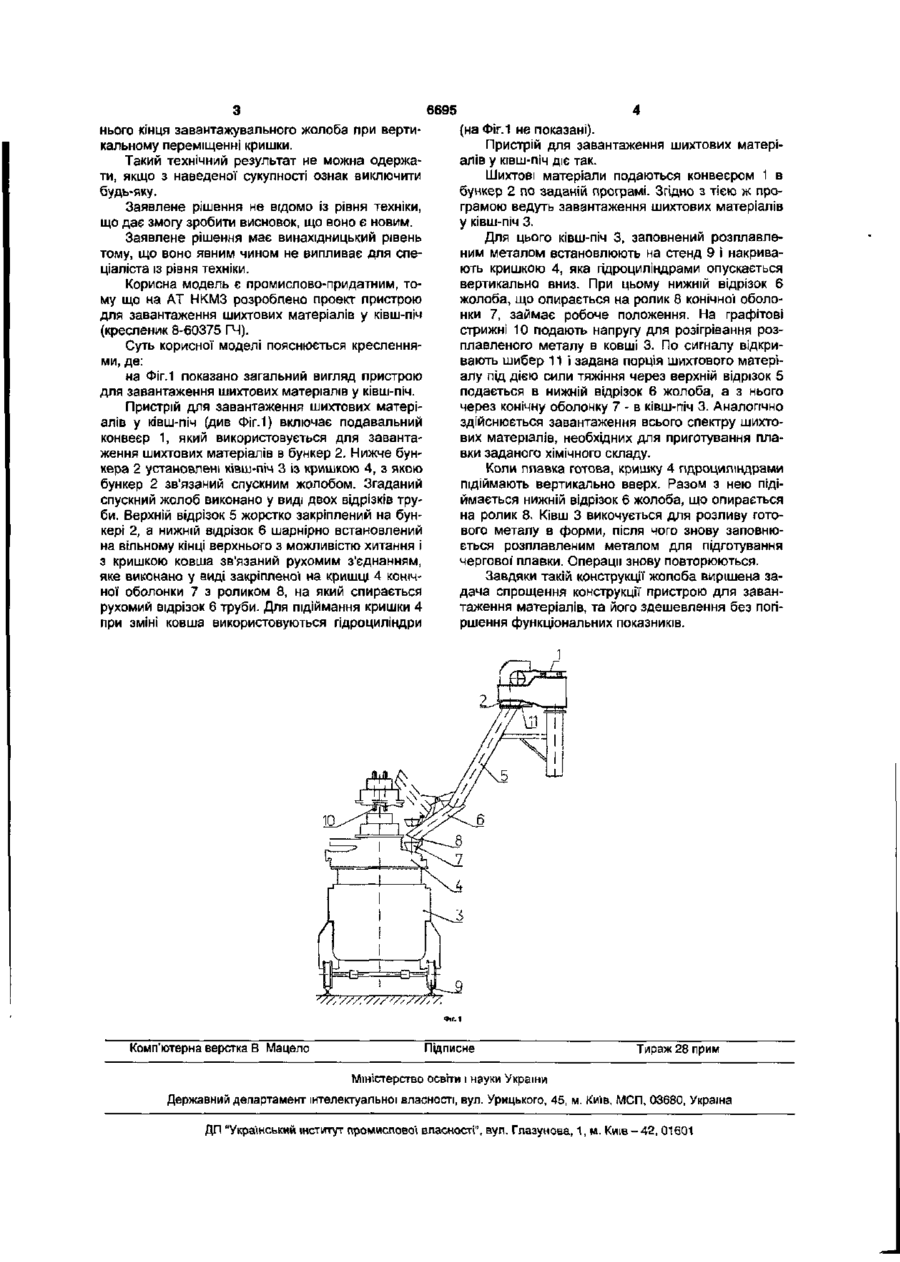

1. Пристрій для завантаження шихтових матеріалів у ківш-піч, що містить подавальний конве єр з бункером і ківш із кришкою, які зв'язані між собою спускним жолобом, який відрізняється тим, що спускний жолоб виконано у вигляді двох відрізків труби, один із яких жорстко закріплений на бункері, а інший - рухомий, шарнірно встановлений на вільному кінці першого і зв'язаний з кришкою ковша рухомим з'єднанням. 2. Пристрій за п.1, який відрізняється тим, що рухоме з'єднання виконано у вигляді закріпленої на кришці конічної оболонки з роликом, на який спирається рухомий відрізок труби. Корисна модель відноситься до галузі промислових транспортних засобів і може бути використана для завантаження шихтових та інших сипучих матеріалів в ківш з кришкою. Відомий пристрій для завантаження матеріалів в агломераційну піч, який включає бункер, барабан і завантажувальний лоток з механізмом для зміни положення лотка [див., наприклад, патент РФ №2131570 по кл. F27B21/10]. Цей пристрій має складну конструкцію, обумовлену наявністю механізму для зміни положення лотка, а також рухомою підвіскою лотка. Відомий також пристрій для завантаження матеріалів в термічну посудину, що включає подавальний бункер і ківш із кришкою, які зв'язані між собою спускним жолобом, який одним кінцем жорстко закріплений на бункері, а другим входить в завантажувальну чашу, закріплену на стаціонарній кришці ковша (див., наприклад, патент РФ №2110029 по Kn.F27D3/00). Загальними суттєвими ознаками відомого пристрою і заявленої корисної моделі є подавальний бункер і ківш із кришкою, які зв'язані між собою спускним жолобом. По сукупності суттєвих ознак вищезгаданий пристрій для завантаження матеріалів є найбільш близьким до заявленого і може бути прийнятий за прототип. Недоліком прототипу є складність конструкції, обумовлена наявністю стаціонарної кришки із завантажувальною чашою та механізмом перекриття її отвору. Цей механізм включає конічні затвори, що підіймаються лебідкою. В основу корисної" моделі покладена задача спрощення конструкції пристрою для завантаження матеріалів, та його здешевлення без погіршення функціональних показників. Ця задача вирішена за рахунок технічного результату, який полягає в наданні можливості зміни положення нижнього кінця завантажувального жолоба при вертикальному переміщенні кришки. Для досягнення цього технічного результату у пристрої для завантаження шихтових матеріалів у ківш-піч, що включає подавальний конвеєр з бункером і ківш із кришкою, які зв'язані між собою спускним жолобом, згаданий спускний жолоб виконано у виді двох відрізків труби, один із яких жорстко закріплений на бункері, а другий - рухомий, шарнірно встановлений на вільному кінці першого і з кришкою ковша зв'язаний рухомим з'єднанням, яке виконано у виді закріпленої на кришці конічної оболонки з роликом, на який спирається рухомий відрізок труби. Між відмінними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що спускний жолоб виконано у виді двох відрізків труби, один із яких жорстко закріплений на бункері, а другий - рухомий, шарнірно встановлений на вільному кінці першого І з кришкою ковша зв'язаний рухомим з'єднанням, яке виконано у виді закріпленої на кришці конічної оболонки з роликом, на який спирається рухомий відрізок труби є можливість зміни положення ниж ю о> (О О) 6695 нього кінця завантажувального жолоба при вертикальному переміщенні кришки. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим. Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Корисна модель є промислово-придатним, тому що на AT НКМЗ розроблено проект пристрою для завантаження шихтових матеріалів у ківш-піч (кресленик 8-60375 ГЧ). Суть корисної моделі пояснюється кресленнями, де: на ФІг.1 показано загальний вигляд пристрою для завантаження шихтових матеріалів у ківш-піч. Пристрій для завантаження шихтових матеріалів у ківш-піч (див Фіг.1) включає подавальний конвеєр 1, який використовується для завантаження шихтових матеріалів в бункер 2. Нижче бункера 2 установлені ківш-піч 3 із кришкою 4, з якою бункер 2 зв'язаний спускним жолобом. Згаданий спускний жолоб виконано у виді двох відрізків труби. Верхній відрізок 5 жорстко закріплений на бункері 2, а нижній відрізок 6 шарнірно встановлений на вільному кінці верхнього з можливістю хитання і з кришкою ковша зв'язаний рухомим з'єднанням, яке виконано у виді закріпленої на кришці 4 конічної оболонки 7 з роликом 8, на який спирається рухомий відрізок 6 труби. Для підіймання кришки 4 при зміні ковша використовуються гідроциліндри (на Фіг.1 не показані). Пристрій для завантаження шихтових матеріалів у КІВШ-ПІЧ діє так. Шихтові матеріали подаються конвеєром 1 в бункер 2 по заданій програмі. Згідно з тією ж програмою ведуть завантаження шихтових матеріалів у ківш-піч З. Для цього ківш-піч 3, заповнений розплавленим металом встановлюють на стенд 9 і накривають кришкою 4, яка гідроциліндрами опускається вертикально вниз. При цьому нижній відрізок 6 жолоба, що опирається на ролик 8 конічної оболонки 7, займає робоче положення. На графітові стрижні 10 подають напругу для розігрівання розплавленого металу в ковші 3. По сигналу відкривають шибер 11 і задана порція шихтового матеріалу під дією сили тяжіння через верхній відрізок 5 подається в нижній відрізок 6 жолоба, а з нього через конічну оболонку 7 - в ківш-піч 3. Аналогічно здійснюється завантаження всього спектру шихтових матеріалів, необхідних для приготування плавки заданого хімічного складу. Коли плавка готова, кришку 4 гідроциліндрами підіймають вертикально вверх. Разом з нею підіймається нижній відрізок 6 жолоба, що опирається на ролик 8. Ківш 3 викочується для розливу готового металу в форми, після чого знову заповнюється розплавленим металом для підготування чергової плавки. Операції знову повторюються. Завдяки такій конструкції жолоба вирішена задача спрощення конструкції пристрою для завантаження матеріалів, та його здешевлення без погіршення функціональних показників. 10 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислово'! власності", вуп. Глазунова, 1, м. Київ - 42, 01601
