Пристрій для виготовлення гофрованої стрічки
Формула / Реферат
Пристрій для виготовлення гофрованої стрічки, що містить основу з встановленою на ній рухомою калібрувальною матрицею, кріпильну плиту, на якій встановлений згинальний пуансон, з можливістю зворотно-поступального руху по напрямних відносно кріпильної плити, рухомий калібрувальний пуансон, який розташований паралельно основі, який відрізняється тим, що пружно-еластичні елементи встановлені в згинальний пуансон і згинальну матрицю навпроти виступів рухомої калібрувальної матриці і згинальної матриці та згинального пуансона, відповідно.
Текст

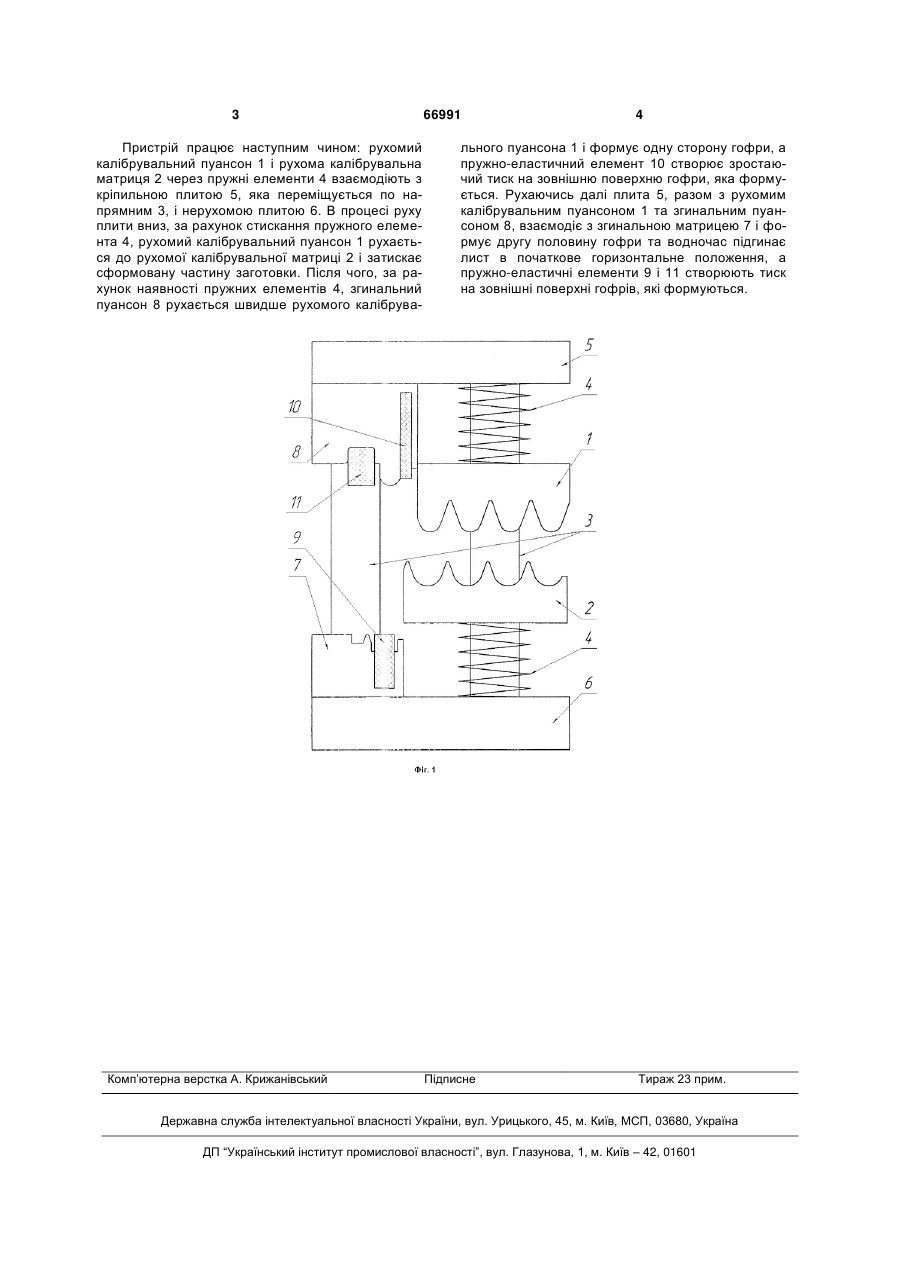

Пристрій для виготовлення гофрованої стрічки, що містить основу з встановленою на ній рухомою калібрувальною матрицею, кріпильну плиту, 3 Пристрій працює наступним чином: рухомий калібрувальний пуансон 1 і рухома калібрувальна матриця 2 через пружні елементи 4 взаємодіють з кріпильною плитою 5, яка переміщується по напрямним 3, і нерухомою плитою 6. В процесі руху плити вниз, за рахунок стискання пружного елемента 4, рухомий калібрувальний пуансон 1 рухається до рухомої калібрувальної матриці 2 і затискає сформовану частину заготовки. Після чого, за рахунок наявності пружних елементів 4, згинальний пуансон 8 рухається швидше рухомого калібрува Комп’ютерна верстка А. Крижанівський 66991 4 льного пуансона 1 і формує одну сторону гофри, а пружно-еластичний елемент 10 створює зростаючий тиск на зовнішню поверхню гофри, яка формується. Рухаючись далі плита 5, разом з рухомим калібрувальним пуансоном 1 та згинальним пуансоном 8, взаємодіє з згинальною матрицею 7 і формує другу половину гофри та водночас підгинає лист в початкове горизонтальне положення, а пружно-еластичні елементи 9 і 11 створюють тиск на зовнішні поверхні гофрів, які формуються. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing corrugated strip
Автори англійськоюSavuliak Valerii Ivanovych
Назва патенту російськоюУстройство для изготовления гофрированной ленты
Автори російськоюСавуляк Валерий Иванович
МПК / Мітки
МПК: B21D 13/00
Мітки: гофрованої, пристрій, виготовлення, стрічки
