Основов’язальна машина

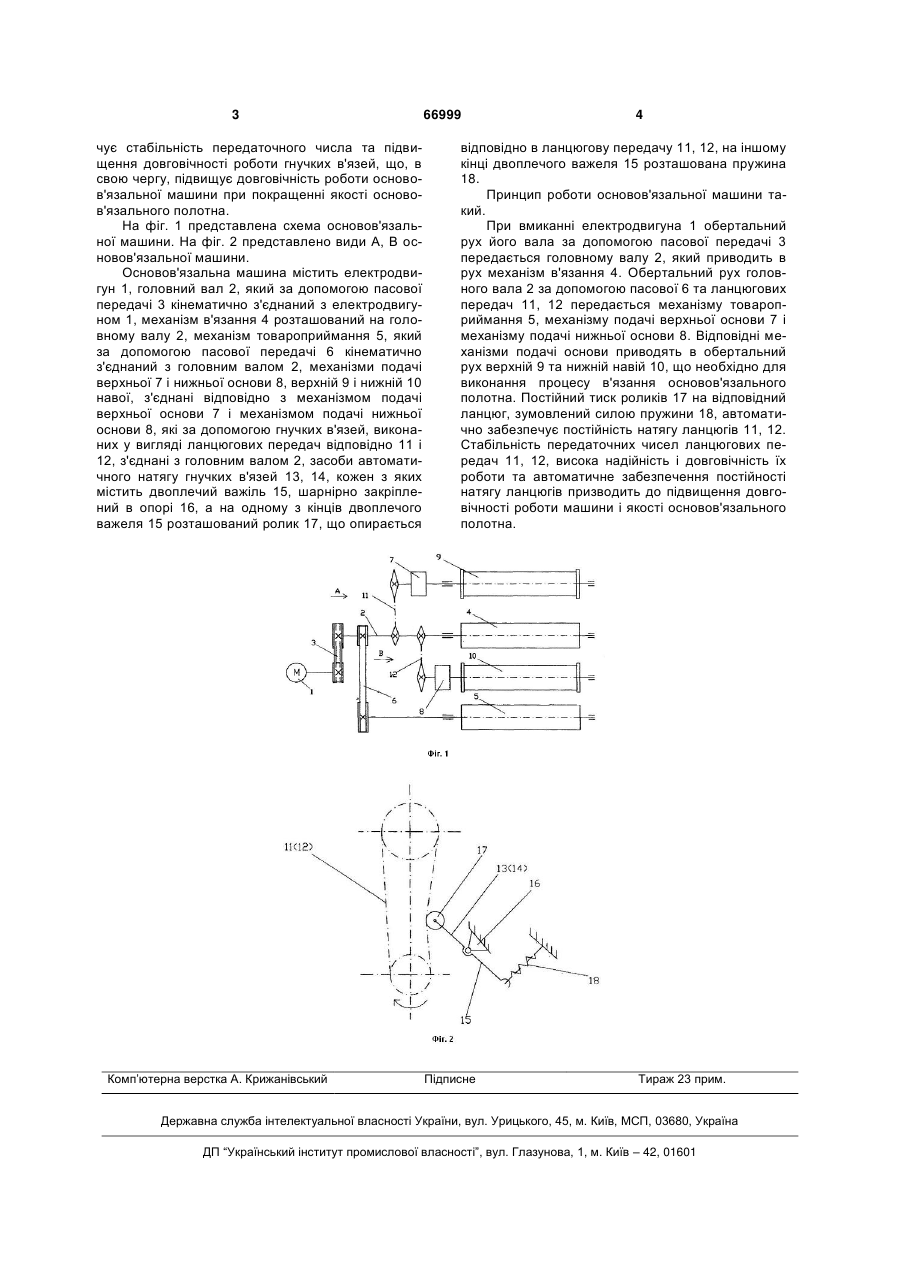

Основов'язальна машина, що містить електродвигун, головний вал, кінематично з'єднаний з електродвигуном, механізми подачі верхньої та 3 чує стабільність передаточного числа та підвищення довговічності роботи гнучких в'язей, що, в свою чергу, підвищує довговічність роботи основов'язальної машини при покращенні якості основов'язального полотна. На фіг. 1 представлена схема основов'язальної машини. На фіг. 2 представлено види А, В основов'язальної машини. Основов'язальна машина містить електродвигун 1, головний вал 2, який за допомогою пасової передачі 3 кінематично з'єднаний з електродвигуном 1, механізм в'язання 4 розташований на головному валу 2, механізм товароприймання 5, який за допомогою пасової передачі 6 кінематично з'єднаний з головним валом 2, механізми подачі верхньої 7 і нижньої основи 8, верхній 9 і нижній 10 навої, з'єднані відповідно з механізмом подачі верхньої основи 7 і механізмом подачі нижньої основи 8, які за допомогою гнучких в'язей, виконаних у вигляді ланцюгових передач відповідно 11 і 12, з'єднані з головним валом 2, засоби автоматичного натягу гнучких в'язей 13, 14, кожен з яких містить двоплечий важіль 15, шарнірно закріплений в опорі 16, а на одному з кінців двоплечого важеля 15 розташований ролик 17, що опирається Комп’ютерна верстка А. Крижанівський 66999 4 відповідно в ланцюгову передачу 11, 12, на іншому кінці двоплечого важеля 15 розташована пружина 18. Принцип роботи основов'язальної машини такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової передачі 3 передається головному валу 2, який приводить в рух механізм в'язання 4. Обертальний рух головного вала 2 за допомогою пасової 6 та ланцюгових передач 11, 12 передається механізму товароприймання 5, механізму подачі верхньої основи 7 і механізму подачі нижньої основи 8. Відповідні механізми подачі основи приводять в обертальний рух верхній 9 та нижній навій 10, що необхідно для виконання процесу в'язання основов'язального полотна. Постійний тиск роликів 17 на відповідний ланцюг, зумовлений силою пружини 18, автоматично забезпечує постійність натягу ланцюгів 11, 12. Стабільність передаточних чисел ланцюгових передач 11, 12, висока надійність і довговічність їх роботи та автоматичне забезпечення постійності натягу ланцюгів призводить до підвищення довговічності роботи машини і якості основов'язального полотна. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
