Лічильний пристрій для вимірювання витрати енергоносіїв в автоматизованій системі

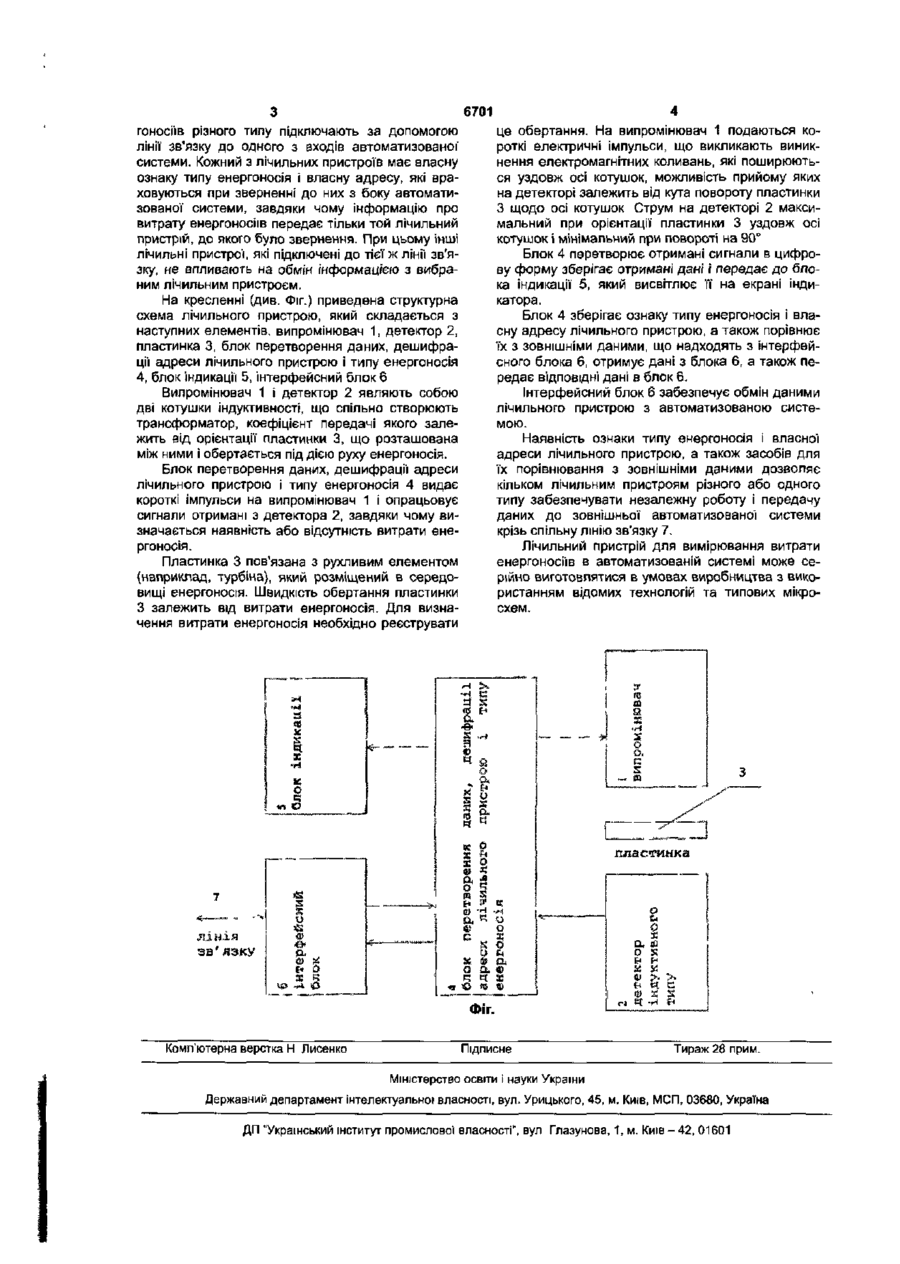

Лічильний пристрій, що містить випромінювач і детектор індуктивного типу, який відрізняється тим, що для дистанційного вимірювання витрати енергоносіїв в автоматизованій системі в нього введені інтерфейсний блок, блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія, а також блок індикації, який підключений до першого виходу блока перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія, другий вихід якого підключений до випромінювача, перший вхід блока перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія підключений до детектора індуктивного типу, а третій вихід і другий вхід підключені до інтерфейсного блока. Корисна модель відноситься до техніки вимірювання витрати енергоносіїв та пристроїв для контролю споживання енергоносіїв і призначена для обліку споживання енергоносіїв, що використовуються в побутових умовах, на об'єктах комунального господарства і в умовах промислових підприємств Відомий лічильний прилад для обліку витрати енергоресурсів [патент Росії № 2131115, МПК6 G01F 1/075, 17 02.97], що містить пристрій зняття інформації, електронний пристрій перетворення числа обертів чутливого елемента в кількість пропущеної' через лічильник речовини, з системою живлення датчиків, блоком оптимізації коефіцієнта передачі в залежності від поточної витрати й пристрій індикації, причому пристрій зняття інформації виконано у вигляді двох датчиків Хола розташованих діаметрально щодо осі обертання магніту чутливого елемента, виходи датчиків об'єднані, датчики электрично пов'язані з системою живлення, що формує імпульси живлення по черзі на один з датчиків, при цьому пристрій індикації має схему його вмикання на фіксований час. Недоліками даного приладу є відсутність можливості дистанційного обліку споживання енергоносіїв. Найбільш близьким по технічній сутності є лічильний прилад, що містить чутливий елемент і електронний пристрій для перетворення числа обертів чутливого елементу в кількість пропущеного газу, який відрізняється тим, що в нього введені нерухомі випромінювач і детектор індуктивного типу, розташовані діаметрально щодо осі обертання чутливого елементу поза газового середовища, а також металева заслінка, розташована на осі чутливого елемента в газовому середовищі, кришка, що відокремлює елементи приладу від газового середовища, й опора для підтримки чутливого елементу [патент України №1341 МПК 6 G01F1/075, G01F1/56, 15.08.2002р.] Недоліками даного приладу є відсутність можливості дистанційного обліку споживання енергоносіїв. В основу корисної моделі поставлене завдання розробки лічильного пристрою для забезпечення можливості дистанційного обліку споживання енергоносіїв різних типів Поставлене завдання досягається тим, що в лічильний пристрій, який містить випромінювач і детектор індуктивного типу, введені інтерфейсний блок, блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія, а також блок індикації. Введення зазначених елементів забезпечує можливість передачі даних від лічильного пристрою до автоматизованої системи дистанційного обліку споживання енергоносіїв різних типів. Лічильні пристрої, призначені для обліку енер О CD 6701 це обертання. На випромінювач 1 подаються короткі електричні імпульси, що викликають виникнення електромагнітних коливань, які поширюються уздовж осі котушок, можливість прийому яких на детекторі залежить від кута повороту пластинки З щодо осі котушок Струм на детекторі 2 максимальний при орієнтації пластинки 3 уздовж осі котушок і мінімальний при повороті на 90° Блок 4 перетворює отримані сигнали в цифрову форму зберігає отримані дані і передає до блока Індикації 5, який висвітлює її на екрані індикатора. Блок 4 зберігає ознаку типу енергоносія і власну адресу лічильного пристрою, а також порівнює їх з зовнішніми даними, що надходять з інтерфейсного блока 6, отримує дані з блока 6, а також передає відповідні дані в блок 6. Інтерфейсний блок 6 забезпечує обмін даними лічильного пристрою з автоматизованою системою. Наявність ознаки типу енергоносія і власної адреси лічильного пристрою, а також засобів для їх порівнювання з зовнішніми даними дозволяє кільком лічильним пристроям різного або одного типу забезпечувати незалежну роботу і передачу даних до зовнішньої автоматизованої системи крізь спільну лінію зв'язку 7. Лічильний пристрій для вимірювання витрати енергоносіїв в автоматизованій системі може серійно виготовлятися в умовах виробництва з використанням відомих технологій та типових мікросхем. гоносіїв різного типу підключають за допомогою лінії зв'язку до одного з входів автоматизованої системи. Кожний з лічильних пристроїв має власну ознаку типу енергоносія і власну адресу, які враховуються при зверненні до них з боку автоматизованої системи, завдяки чому Інформацію про витрату енергоносіїв передає тільки той лічильний пристрій, до якого було звернення. При цьому інші лічильні пристрої, які підключені до тієї ж лінії зв'язку, не впливають на обмін інформацією з вибраним лічильним пристроєм. На кресленні (див. Фіг.) приведена структурна схема лічильного пристрою, який складається з наступних елементів, випромінювач 1, детектор 2, пластинка 3, блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія 4, блок індикації 5, інтерфейсний блок 6 Випромінювач 1 і детектор 2 являють собою дві котушки індуктивності, що спільно створюють трансформатор, коефіцієнт передачі якого залежить від орієнтації пластинки 3, що розташована між ними і обертається під дією руху енергоносія. Блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія 4 видає короткі імпульси на випромінювач 1 І опрацьовує сигнали отримані з детектора 2, завдяки чому визначається наявність або відсутність витрати енергоносія. Пластинка 3 пов'язана з рухливим елементом (наприклад, турбіна), який розміщений в середовищі енергоносія. Швидкість обертання пластинки З залежить від витрати енергоносія. Для визначення витрати енергоносія необхідно реєструвати -и е =1 ЯЗ «& S X Ь ч о а е * рис 1 ч G П 0 С пластинка й 0 X X 1 л (В Р1 0) •н а ЛІНІЯ зв'язку •а Г. S! © о а р. о а; и о о а. Ф Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
