Спосіб обробки неповних сферичних поверхонь
Номер патенту: 67145
Опубліковано: 10.02.2012
Автори: Кальченко Володимир Віталійович, ІВАНОВА ЮЛІЯ МИКОЛАЇВНА, Кальченко Віталій Іванович
Формула / Реферат
Спосіб обробки неповних сферичних поверхонь, що включає обробку поверхонь охоплюючим інструментом з віссю обертання, перпендикулярною осі обертання виробу, де формоутворення виконують в положенні, коли формоутворююча ділянка інструмента розташована в осьовій площині виробу, який відрізняється тим, що обробку здійснюють комбінованим лезово-алмазним інструментом на прохід, виконуючи послідовно чорнове фрезерування, чистове фрезерування і доведення алмазними вигладжувачами.
Текст

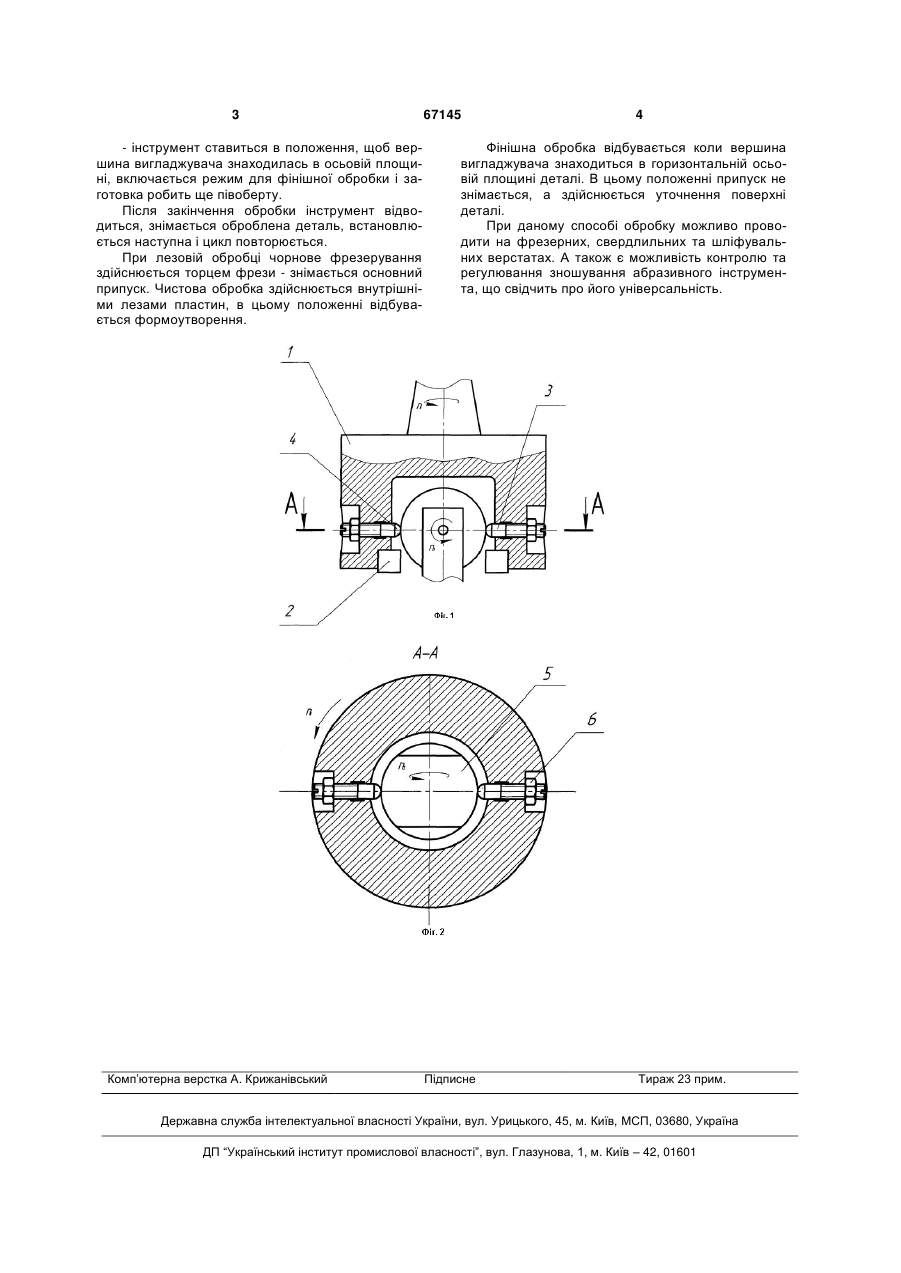

Спосіб обробки неповних сферичних поверхонь, що включає обробку поверхонь охоплюючим інструментом з віссю обертання, перпендикулярною осі обертання виробу, де формоутворення виконують в положенні, коли формоутворююча ділянка інструмента розташована в осьовій площині виробу, який відрізняється тим, що обробку здійснюють комбінованим лезово-алмазним інструментом на прохід, виконуючи послідовно чорнове фрезерування, чистове фрезерування і доведення алмазними вигладжувачами. (19) (21) u201105801 (22) 10.05.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) КАЛЬЧЕНКО ВІТАЛІЙ ІВАНОВИЧ, КАЛЬЧЕНКО ВОЛОДИМИР ВІТАЛІЙОВИЧ, ІВАНОВА ЮЛІЯ МИКОЛАЇВНА (73) КАЛЬЧЕНКО ВІТАЛІЙ ІВАНОВИЧ, КАЛЬЧЕНКО ВОЛОДИМИР ВІТАЛІЙОВИЧ, ІВАНОВА ЮЛІЯ МИКОЛАЇВНА 3 - інструмент ставиться в положення, щоб вершина вигладжувача знаходилась в осьовій площині, включається режим для фінішної обробки і заготовка робить ще півоберту. Після закінчення обробки інструмент відводиться, знімається оброблена деталь, встановлюється наступна і цикл повторюється. При лезовій обробці чорнове фрезерування здійснюється торцем фрези - знімається основний припуск. Чистова обробка здійснюється внутрішніми лезами пластин, в цьому положенні відбувається формоутворення. Комп’ютерна верстка А. Крижанівський 67145 4 Фінішна обробка відбувається коли вершина вигладжувача знаходиться в горизонтальній осьовій площині деталі. В цьому положенні припуск не знімається, а здійснюється уточнення поверхні деталі. При даному способі обробку можливо проводити на фрезерних, свердлильних та шліфувальних верстатах. А також є можливість контролю та регулювання зношування абразивного інструмента, що свідчить про його універсальність. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for working partial spherical surfaces
Автори англійськоюKALCHENKO VITALII IVANOVYCH, KALCHENKO VOLODYMYR VITALIIOVYCH, IVANOVA YULIA MYKOLAIVNA
Назва патенту російськоюСпособ обработки неполных сферических поверхностей
Автори російськоюКАЛЬЧЕНКО ВИТАЛИЙ ИВАНОВИЧ, КАЛЬЧЕНКО ВЛАДИМИР ВИТАЛЬЕВИЧ, ИВАНОВА ЮЛИЯ НИКОЛАЕВНА
МПК / Мітки
МПК: B24B 1/00
Мітки: спосіб, сферичних, неповних, поверхонь, обробки
