Формула / Реферат

1. Дисковий екструдер, що містить корпус із завантажувальним і розвантажувальним отворами, а також співвісно встановлені з можливістю обертання порожнисту циліндричну втулку з гвинтовою нарізкою на її зовнішній поверхні та диск, сполучені поверхні яких виконано у вигляді зрізаних конусів, який відрізняється тим, що сполучені поверхні циліндричної втулки та диска виконано у вигляді зрізаних конусів з меншою основою з боку розвантажувального отвору корпуса.

2. Екструдер за п. 1, який відрізняється тим, що порожниста циліндрична втулка та диск встановлені з можливістю відносного осьового переміщення.

Текст

1. Дисковий екструдер, що містить корпус із завантажувальним і розвантажувальним отворами, а також співвісно встановлені з можливістю обертання порожнисту циліндричну втулку з гвинтовою нарізкою на її зовнішній поверхні та диск, сполучені поверхні яких виконано у вигляді зрізаних конусів, який відрізняється тим, що сполучені поверхні циліндричної втулки та диска виконано у вигляді зрізаних конусів з меншою основою з боку розвантажувального отвору корпуса. 2 Екструдер за п. 1, який відрізняється тим, що порожниста циліндрична втулка та диск встановлені з можливістю відносного осьового переміщення. Корисна модель належить до обладнання для переробки термопластичних матеріалів, зокрема до екструзійного обладнання, і може бути використана в полімерпереробних екструзійних лініях. Для переробки термопластичних матеріалів (пластичних мас, полімерів і композицій на їх основі) широкого поширення набули дискові екструдери, характерною ознакою яких є робочий орган у вигляді обертового диска. Так, відомий дисковий екструдер, що містить корпус із завантажувальним і розвантажувальним отворами, а також співвісно встановлені з можливістю спільного обертання порожнисту циліндричну втулку з гвинтовою нарізкою на її зовнішній поверхні та диск [Рябинин Д.Д., Лукач Ю Е. Смесительные машины для пластмасс и резиновых смесей. - М : Машиностроение, 1972 , С.265, рис.141]. Зазначений екструдер нескладний у виготовленні та експлуатації, проте спільне обертання порожнистої циліндричної втулки та диска практично унеможливлює регульовану подачу перероблюваного матеріалу в дисковий проміжок, утворений диском і корпусом за умови певної частоти обертання диска. новою з боку розвантажувального отвору корпуса [там же, С.265, рис. 142]. Незалежне обертання циліндричної втулки та диска цього екструдера забезпечує ефективну подачу гранульованого або порошкоподібного матеріалу до дискової зони екструдера, а також плавлення полімеру та гомогенізацію розплаву. Проте виконання сполучених поверхонь циліндричної втулки та диска у вигляді зрізаних конусів з більшою основою з боку розвантажувального отвору корпуса сприяє проникненню розплаву крізь кільцевий проміжок, утворений зазначеними сполучними конічними поверхнями, накопиченню розплаву в порожнині циліндричної втулки, його твердненню й поступовому виходу з ладу екструдера. Подальша робота екструдера при цьому передбачає його зупинку, розбирання та очищення від полімерного матеріалу не тільки порожнини циліндричної втулки, а й розташованих у ній підшипників. Найбільш близьким за технічною суттю до пропонованого технічного рішення є дисковий екструдер, що містить корпус із завантажувальним і розвантажувальним отворами, а також співвісно встановлені з можливістю обертання порожнисту циліндричну втулку з гвинтовою нарізкою на її зовнішній поверхні та диск, сполучені поверхні яких виконано у вигляді зрізаних конусів з більшою ос В основу корисної моделі покладено задачу вдосконалити дисковий екструдер, в якому нове виконання його робочих органів унеможливило би проникнення перероблюваного матеріалу в проміжок між сполучними конічними ділянками циліндричної втулки та диска, а отже і значно підвищило би надійність екструдера. Поставлена задача вирішується тим, що в дисковому екструдері, що містить корпус із завантажувальним і розвантажувальним отворами, а також співвісно встановлені з можливістю обертання 7449 ходження розплаву в порожнину циліндричної втулки навіть за таких умов. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз екструдера. Дисковий екструдер містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також співвісно встановлені з можливістю обертання порожнисту циліндричну втулку 4 з гвинтовою нарізкою 5 на її зовнішній поверхні 6 і диск 7 (див. Фіг.). Сполучені поверхні 8 і 9 циліндричної втулки 4 та диска 7 виконано у вигляді зрізаних конусів з меншою основою 10 з боку розвантажувального отвору 3 корпуса 1. Порожниста циліндрична втулка 4 та диск 7 можуть бути встановлені з можливістю відносного осьового переміщення. порожнисту циліндричну втулку з гвинтовою нарізкою на її зовнішній поверхні та диск, сполучені поверхні яких виконано у вигляді зрізаних конусів, згідно з пропонованою корисною моделлю новим є те, що сполучені поверхні циліндричної втулки та диска виконано у вигляді зрізаних конусів з меншою основою з боку розвантажувального отвору корпуса. У най прийнятнішому прикладі виконання екструдера порожниста циліндрична втулка та диск встановлені з можливістю відносного осьового переміщення Виконання екструдера із зазначеними відмітними ознаками забезпечує під час відносного обертання циліндричної втулки та диска виникнення в кільцевому проміжку між ними нормальних напружень, що виключає можливість проникнення розплаву матеріалу в проміжок між сполучними конічними поверхнями циліндричної втулки та диска. Нормальні напруження в розплаві (ефект Вайссенберга) сприяють руху розплаву не в порожнину циліндричної втулки, а в дисковий проміжок, утворений диском і корпусом екструдера. Таким чином усувається вихід розплаву за межі дискового проміжку, а отже значно підвищується надійність робочих органів та екструдера в цілому Екструдер працює в такий спосіб. Гранульований або порошкоподібний термопластичний матеріал подають у завантажувальний отвір 2, після чого він захоплюється гвинтовою нарізкою 5 циліндричної втулки 4 і надходить у проміжок між корпусом 1 і диском 7, плавиться і у вигляді розплаву виходить крізь розвантажувальний отвір 3. Виникнення при цьому в кільцевому проміжку між сполучними поверхнями 8 і 9 циліндричної втулки 4 та диска 7 нормальних напружень в розплаві (ефекту Вайссенберга) сприяє руху матеріалу не в порожнину циліндричної втулки 4, а в дисковий проміжок, утворений диском 7 і корпусом 1 екструдера. За необхідності зміни величини гідравлічного опору зазначеного кільцевого проміжку або (та) умов переробки полімеру в проміжку між диском 7 і корпусом 1 регулюють взаємне положення циліндричної втулки 4 та диска 7. Пропонована корисна модель суттєво збільшує надійність екструдера під час ефективного перероблення найрізноманітніших термопластичних матеріалів. Встановлення порожнистої циліндричної втулки та диска з можливістю відносного осьового переміщення забезпечує регулювання величини проміжку між сполучними конічними поверхнями циліндричної втулки й диска, а отже і гідравлічний опір цього проміжку залежно від властивостей перероблюваного матеріалу. Крім того, взаємним переміщенням циліндричної втулки й диска можна регулювати і величину дискового проміжку, а отже і змінювати умови переробки полімеру. За необхідності же забезпечення однакових кутових швидкостей циліндричної втулки й диска шляхом їх взаємного переміщення можна забезпечити щільний контакт циліндричної втулки й диска по їхнім конічним поверхням, а отже повністю виключити про4 Комп'ютерна верстка В. Мацєло 1 6 S І Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601

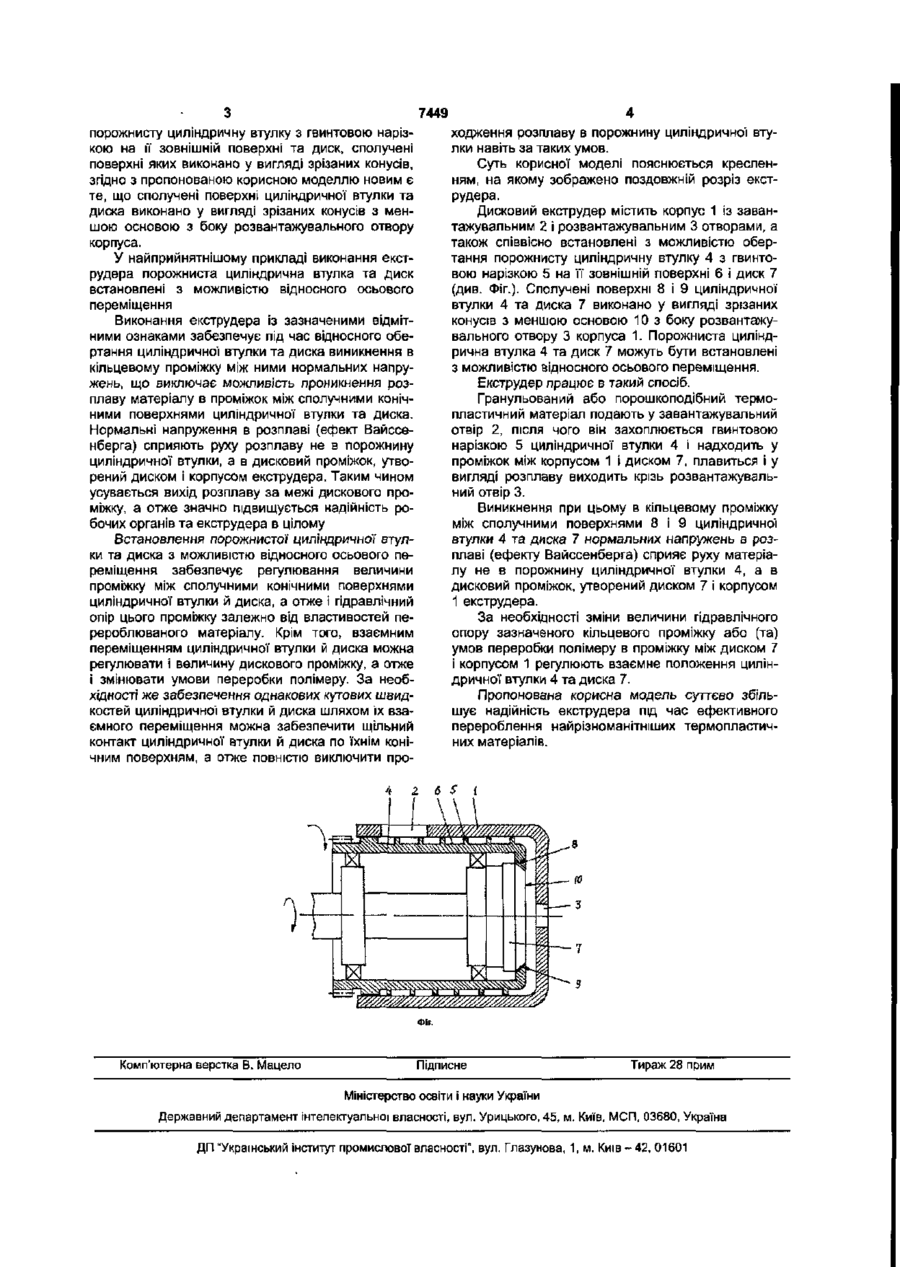

Дивитися

Додаткова інформація

Назва патенту англійською

Disk extruder

Автори англійською

Mikulionok Ihor Olehovych, Novik Valerii Oleksandrovych, Radchenko Leonid Borysovych

Назва патенту російською

Дисковый экструдер

Автори російською

Микуленок Игорь Олегович, Новик Валерий Александрович, Радченко Леонід Борисович

МПК / Мітки

МПК: B29C 47/36

Мітки: екструдер, дисковий
