Апарат високого тиску і температури

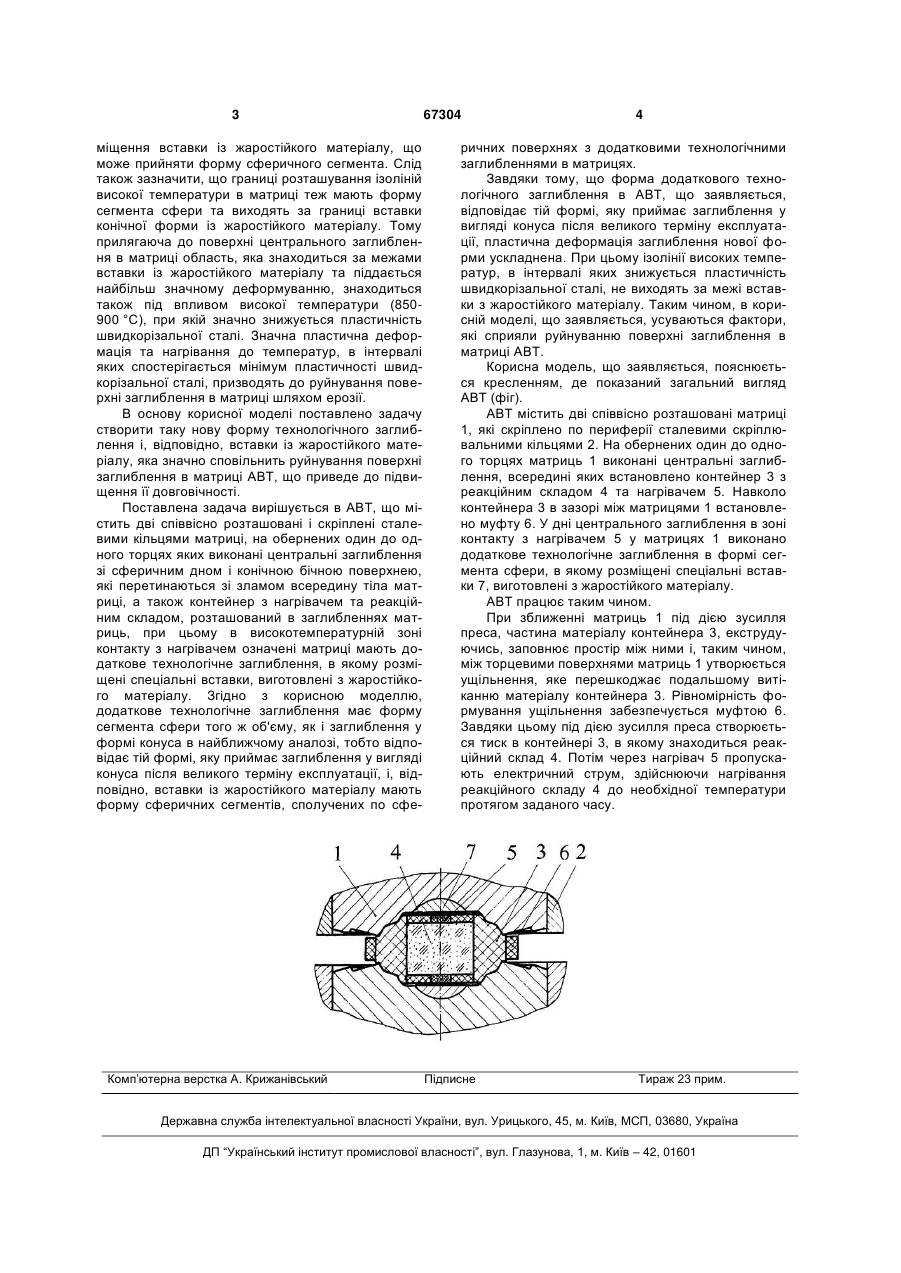

Апарат високого тиску і температури, що містить дві співвісно розташовані і скріплені сталеви 3 міщення вставки із жаростійкого матеріалу, що може прийняти форму сферичного сегмента. Слід також зазначити, що границі розташування ізоліній високої температури в матриці теж мають форму сегмента сфери та виходять за границі вставки конічної форми із жаростійкого матеріалу. Тому прилягаюча до поверхні центрального заглиблення в матриці область, яка знаходиться за межами вставки із жаростійкого матеріалу та піддається найбільш значному деформуванню, знаходиться також під впливом високої температури (850900 °C), при якій значно знижується пластичність швидкорізальної сталі. Значна пластична деформація та нагрівання до температур, в інтервалі яких спостерігається мінімум пластичності швидкорізальної сталі, призводять до руйнування поверхні заглиблення в матриці шляхом ерозії. В основу корисної моделі поставлено задачу створити таку нову форму технологічного заглиблення і, відповідно, вставки із жаростійкого матеріалу, яка значно сповільнить руйнування поверхні заглиблення в матриці АВТ, що приведе до підвищення її довговічності. Поставлена задача вирішується в АВТ, що містить дві співвісно розташовані і скріплені сталевими кільцями матриці, на обернених один до одного торцях яких виконані центральні заглиблення зі сферичним дном і конічною бічною поверхнею, які перетинаються зі зламом всередину тіла матриці, а також контейнер з нагрівачем та реакційним складом, розташований в заглибленнях матриць, при цьому в високотемпературній зоні контакту з нагрівачем означені матриці мають додаткове технологічне заглиблення, в якому розміщені спеціальні вставки, виготовлені з жаростійкого матеріалу. Згідно з корисною моделлю, додаткове технологічне заглиблення має форму сегмента сфери того ж об'єму, як і заглиблення у формі конуса в найближчому аналозі, тобто відповідає тій формі, яку приймає заглиблення у вигляді конуса після великого терміну експлуатації, і, відповідно, вставки із жаростійкого матеріалу мають форму сферичних сегментів, сполучених по сфе Комп’ютерна верстка А. Крижанівський 67304 4 ричних поверхнях з додатковими технологічними заглибленнями в матрицях. Завдяки тому, що форма додаткового технологічного заглиблення в АВТ, що заявляється, відповідає тій формі, яку приймає заглиблення у вигляді конуса після великого терміну експлуатації, пластична деформація заглиблення нової форми ускладнена. При цьому ізолінії високих температур, в інтервалі яких знижується пластичність швидкорізальної сталі, не виходять за межі вставки з жаростійкого матеріалу. Таким чином, в корисній моделі, що заявляється, усуваються фактори, які сприяли руйнуванню поверхні заглиблення в матриці АВТ. Корисна модель, що заявляється, пояснюється кресленням, де показаний загальний вигляд АВТ (фіг). АВТ містить дві співвісно розташовані матриці 1, які скріплено по периферії сталевими скріплювальними кільцями 2. На обернених один до одного торцях матриць 1 виконані центральні заглиблення, всередині яких встановлено контейнер 3 з реакційним складом 4 та нагрівачем 5. Навколо контейнера 3 в зазорі між матрицями 1 встановлено муфту 6. У дні центрального заглиблення в зоні контакту з нагрівачем 5 у матрицях 1 виконано додаткове технологічне заглиблення в формі сегмента сфери, в якому розміщені спеціальні вставки 7, виготовлені з жаростійкого матеріалу. АВТ працює таким чином. При зближенні матриць 1 під дією зусилля преса, частина матеріалу контейнера 3, екструдуючись, заповнює простір між ними і, таким чином, між торцевими поверхнями матриць 1 утворюється ущільнення, яке перешкоджає подальшому витіканню матеріалу контейнера 3. Рівномірність формування ущільнення забезпечується муфтою 6. Завдяки цьому під дією зусилля преса створюється тиск в контейнері 3, в якому знаходиться реакційний склад 4. Потім через нагрівач 5 пропускають електричний струм, здійснюючи нагрівання реакційного складу 4 до необхідної температури протягом заданого часу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
