Бучардовочний віброударний пристрій

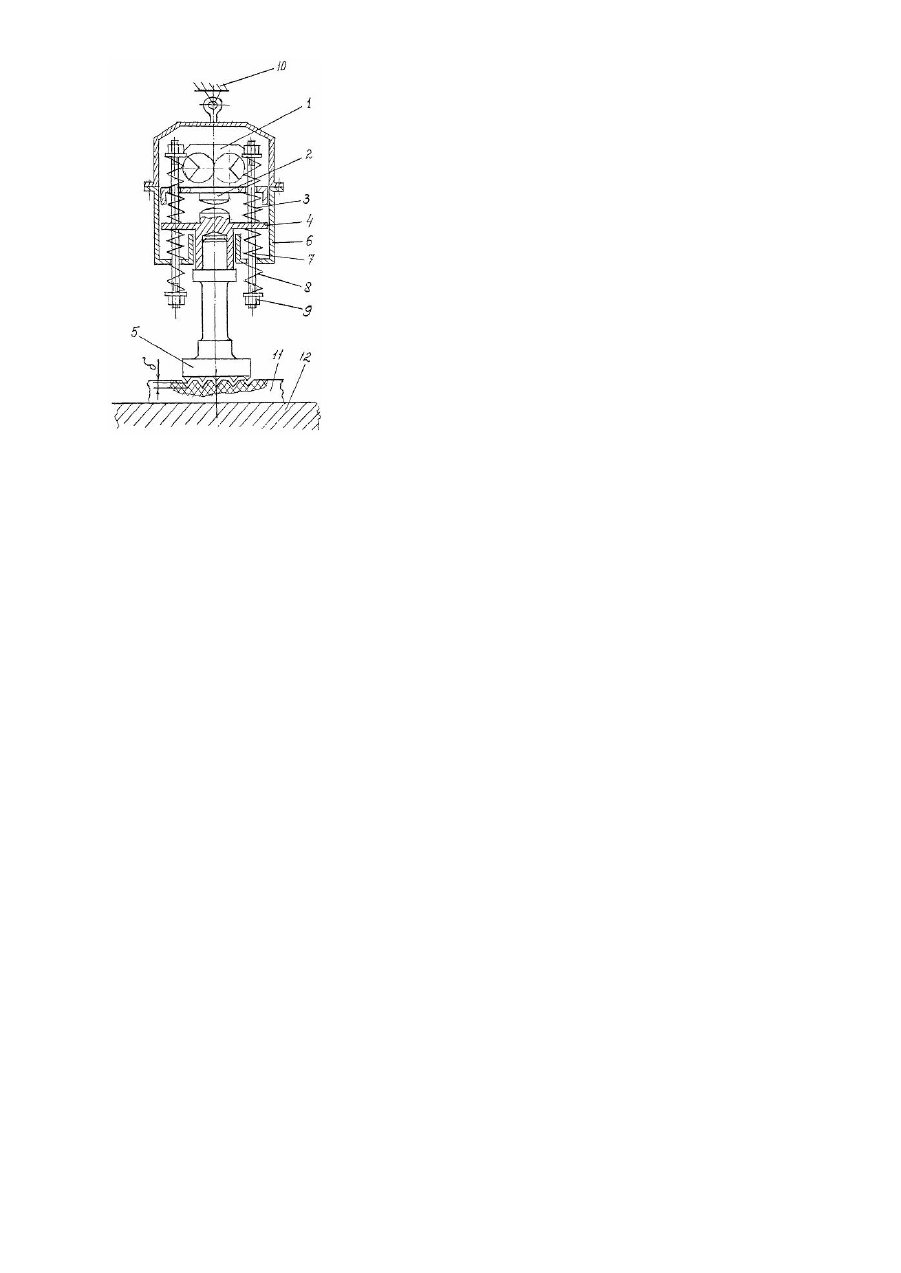

Винахід відноситься до будівництва, зокрема до пристроїв для фактурної обробки поверхні природного каменю або її вирівнювання та надання необхідної форми. Відомий віброударний пристрій, у складі якого рама закріплена за допомогою жорсткого пружного елемента до наголовника, посадженого на заглиблений елемент, наприклад, палю. На рамі пружно установлена ударна частина, на якій за допомогою пружного елемента великої жорсткості (гумових прокладок) закріплений віброзбуджувач спрямованої дії. До наголовника прилаштоване кувадло. Під час роботи віброзбуджувача зусилля від нього передаються через пружний елемент ударній частині, яка здійснює віброудар по кувадлу. Від ударного навантаження та власної ваги віброударного пристрою відбувається заглиблення палі у гр унт. [І] Відомий також віброударний пристрій, який складається з рамки-наголовника з вмонтованим в ньому віброзбуджувачем спрямованої дії з ударною частиною. Поміж віброзбуджувачем та рамкою знизу та зверху установлені пружні елементи у вигляді пружини. Наголовник спирається на ковадло, яке в свою чергу монтується на заглибленому елементі, наприклад, палі. Під час роботи віброударного пристрою віброзбуджувач ударною частиною завдає удару по кувадлу. Завдяки удару та власної ваги здійснюється заглиблення палі у грунт. [2] Недоліком описаних віброударних пристроїв є те, що заглиблюваний елемент, наприклад, паля, навантажена власною вагою віброударного пристрою, тобто сила від ваги віброударного пристрою та сила удару по ковадлу сприяє заглибленню палі в грунт, а при спрямуванні сили віброзбудника вверх ударна частина рухається догори і не діє на ковадло. При цьому зусилля, виникаючі в пруги х елементах, менше власної ваги віброударного устрою. В такому разі, паля не рухається вверх і не відривається від забою (зони контакту палі з груном). Задача винаходу - збільшення ефективності роботи бучардовочного віброударного пристрою. Ця задача вирішується за рахунок того, що в бучардовочному віброударному пристрої, який складається з корпусу, усередині котрого розташований підпружинений віброзбуджувач спрямованої дії, ударної частини та ковадли, згідно виноходу підпружинене знизу та зверху ковадло спільно з бугардою розташоване між корпусом та віброзбуджувачем. При цьому жорсткість робочих пружин, розташованих між віброзбуджувачем та ковадлом, а також ковадлом та корпусом, більше жорсткості компенсаційних пружин в 1,5-2 рази, а при прикріплені одним кінцем до ковадла направляючі робочих та компенсаційних пружин з другого кінця оснащені парою гвинт-гайка. Винахід пояснюється кресленням. До складу бучардовочного віброударного пристрою входять: віброзбуджувач 1 з жорсткою приєднаною до нього ударною частиною 2, робочі пружини 3, підпружинену знизу і зверху ковадлу 4 з бучардою 5 та корпус 6. Робочі пружини 3 розташовані в прикріплених одним кінцем до ковадла 4 направляючих 7, вільно проходячих в них через корпус 6, а зверху - через віброзбуджувач 1. Компенсаційні пружини 8 розташовані в тих же направляючих 7. Попереднє стиснення компенсаційних і робочих пружин здійснюється за допомогою пари гвинт-гайка 9. Бучардовочний віброударний пристрій установлюється на механізований або ручний візок 10 з метою необхідного позиціонірування пристрою відносно обробляємого виробу 11, який розміщений на жорсткій основі 12. Жорсткість робочих пружин 3 більше жорсткості компенсаційних пружин 8 у 1,5-2 рази, що забезпечує вищу ефективність роботі пристрою. Пристрій являє собою двохмасову пружну систему: перша маса - маса віброзбуджувача 1 з ударною частиною 2, друга маса - маса ковадла 4 з бучардою 5 закріплена з допомогою пружних елементів (пружини 3 та 8) на корпусі 6. Перша маса з'єднана з другою масою пружинами 3 і 8, так як і друга маса з корпусом пристрою. При направленому коливанні віброзбуджувача та завданнях удару по ковадлу, др уга маса (ковадло з бучардою) здійснює зворотно-поступовий рух відносно корпусу 6, а бучарда при цьому виконує необхідну роботу. Пара гвинт-гайка 9 дозволяє забезпечити необхідне стиснення робочих 3 та компенсаційних 8 пружин та дозволяє регулюванні зазор між ударною частиною 2 та ковадлом 4. Пристрій працює таким чином: Після закріплення пристрою на механізований або ручний візок 10 та позиціоніровання його відносно обробляємого виробу 11 вмикають віброзбуджувач 1. Рухаючи віброзбуджувач догори здійснюється розтиснення попередньо стиснути х робочих пружин 3, вони подовжуються. В той же час компенсаційні пружини 8 стискуються та укорочуються. В результаті наковальня 4 з бучардою 5 рухаються відносно корпуса 6 вверх. При цьому утворюється зазор 6 між бучардою та оброблюємим виробом. Рух догори сприяє зусиллю від накопиченої енергії в робочих пружинах 3 та заважає зусиллю, необхідному для стиснення компенсаційних пружин 8. Зважаючи на те, що жорсткість компенсаційних пружин в 1,5-2 рази менше жорсткості робочих пружин зазор б ковадла з бучардою 5 від оброблюваного виробу 11 буде значно більшим чим при однаковості жорсткості робочих та компенсаційних пружин. Зусилля від накопиченої енергії в робочих пружинах 3 спонукає підскок догори віброзбуджувателя 1 відносно ковадла 4 при одночасному стисненні компенсаційних пружин 8. Враховуючи, що жорсткість компенсаційних пружин в 1,5-2 рази менше жорсткості робочих, то підскок буде значно більшим, чим при однаковій жорсткості робочих та компенсаційних пружин. Це збільшує ефективність удар у віброзбуджувача. Рух віброзбуджувачем 1 донизу з ударною частиною 2 здійснює стиснення робочих пружин 3 відносно корпусу 6 і розтиснення компенсаційних пружин 8. Віброзбуджувач ударною частиною 2 завдає удар по ковадлу 4, яка разом з бучардою продовжує р ухатись вниз, заглиблюючись в обробляємий виріб 11. При цьому продовжують стискатись робочі пружини, розташовані між ковадлом та корпусом. Таким чином, збільшення ефективності роботи пристрою забезпечується за рахунок пружної підвіски другої маси - ковадли 4 з бучардою 5 відносно корпусу 6 та віброзбуджувача 1 з ударною частиною 2, а також за рахунок більшої жорсткості в 1,5-2 рази робочих пружин відносно жорсткості компенсаційних пружин. Впровадження пропонуємої конструкції бучардовочного віброударного пристрою дозволить зменшити витрати на виготовлення та експлуатацію бучардовочних пристроїв, особливо в порівнянні з пристроями пневматичними та гідравлічними, які в теперішній час використовуються у виробництві. Запропонована конструкція пристрою може застосовуватись для бучард з кількістю зубків: 5; 9; 16; 25; 36; 64 та 100.
