Промислова камерна піч для термічної обробки виробів

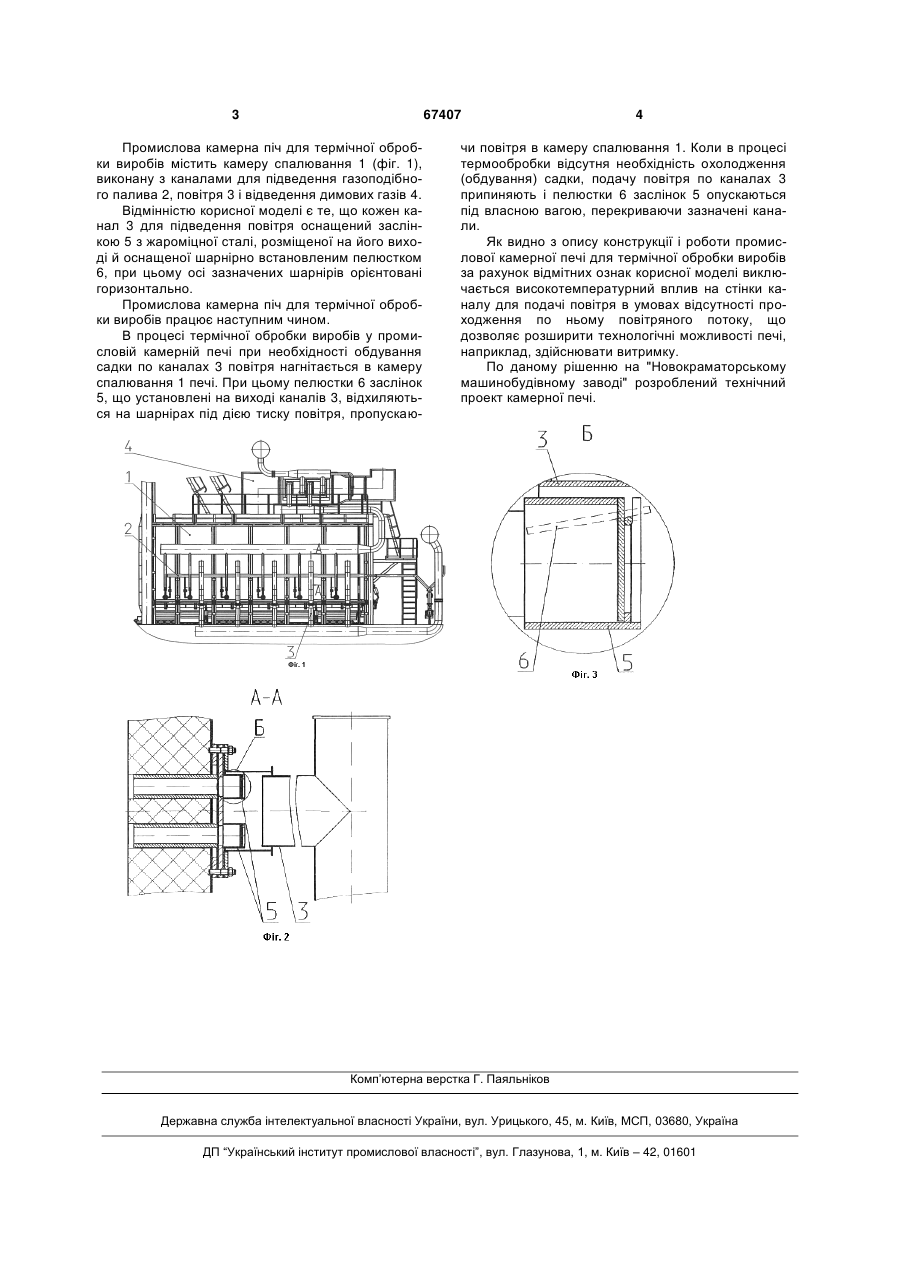

Промислова камерна піч для термічної обробки виробів, що включає камеру спалювання, виконану з каналами для підведення газоподібного палива, повітря і відведення димових газів, яка відрізняється тим, що кожен канал для підведення повітря оснащений заслінкою з жароміцної сталі, розміщеною на його виході й оснащеною шарнірно встановленим пелюстком, при цьому осі зазазначених шарнірів орієнтовані горизонтально. (19) (21) u201106483 (22) 23.05.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) МИХАЙЛОВ МИКОЛА ОЛЕКСІЙОВИЧ, ЧЕРНИШЕНКО ОЛЕГ ДМИТРОВИЧ, ДЗЕРЖИНСЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПРОЦЕНКО СВІТЛАНА СЕРГІЇВНА (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 67407 Промислова камерна піч для термічної обробки виробів містить камеру спалювання 1 (фіг. 1), виконану з каналами для підведення газоподібного палива 2, повітря 3 і відведення димових газів 4. Відмінністю корисної моделі є те, що кожен канал 3 для підведення повітря оснащений заслінкою 5 з жароміцної сталі, розміщеної на його виході й оснащеної шарнірно встановленим пелюстком 6, при цьому осі зазначених шарнірів орієнтовані горизонтально. Промислова камерна піч для термічної обробки виробів працює наступним чином. В процесі термічної обробки виробів у промисловій камерній печі при необхідності обдування садки по каналах 3 повітря нагнітається в камеру спалювання 1 печі. При цьому пелюстки 6 заслінок 5, що установлені на виході каналів 3, відхиляються на шарнірах під дією тиску повітря, пропускаю 4 чи повітря в камеру спалювання 1. Коли в процесі термообробки відсутня необхідність охолодження (обдування) садки, подачу повітря по каналах 3 припиняють і пелюстки 6 заслінок 5 опускаються під власною вагою, перекриваючи зазначені канали. Як видно з опису конструкції і роботи промислової камерної печі для термічної обробки виробів за рахунок відмітних ознак корисної моделі виключається високотемпературний вплив на стінки каналу для подачі повітря в умовах відсутності проходження по ньому повітряного потоку, що дозволяє розширити технологічні можливості печі, наприклад, здійснювати витримку. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект камерної печі. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
