1. Змішувач сипких матеріалів, що включає корпус з днищем та верхньою кришкою, з отвором у центрі кришки, перемішуючий пристрій, виконаний у вигляді приводного вала з прикріпленими до нього променями в верхній та нижній частинах вала, та стрічкових спіралей, прикріплених до кінців променів, який відрізняється тим, що в ролі корпуса з кришкою використана господарська циліндрична місткість, наприклад пластмасове відро з дужкою та кришкою, а частина вала, що всередині корпуса, виконана у вигляді труби, а та частина, що виходить назовні кришки, виконана у вигляді стержня, а до днища місткості всередині прикріплено металевий диск із центральним штирем, на якому розміщено, з можливістю обертання, трубу приводного вала, причому на зовнішньому кінці стержня квадратної форми розміщується знімна приводна корба у вигляді квадратної труби, з'єднаної з важелем та з рукояткою на його кінці, а розміри отвору квадратної труби рівні або більші розмірів квадрата на кінці стержня.

2. Змішувач за п. 1, який відрізняється тим, що до кришки знизу прикріплено корпус підшипника з підшипником закритого типу, причому отвір у підшипнику співпадає з отвором у кришці, а до нижньої частини місткості збоку кріпиться ручка-скоба.

Текст

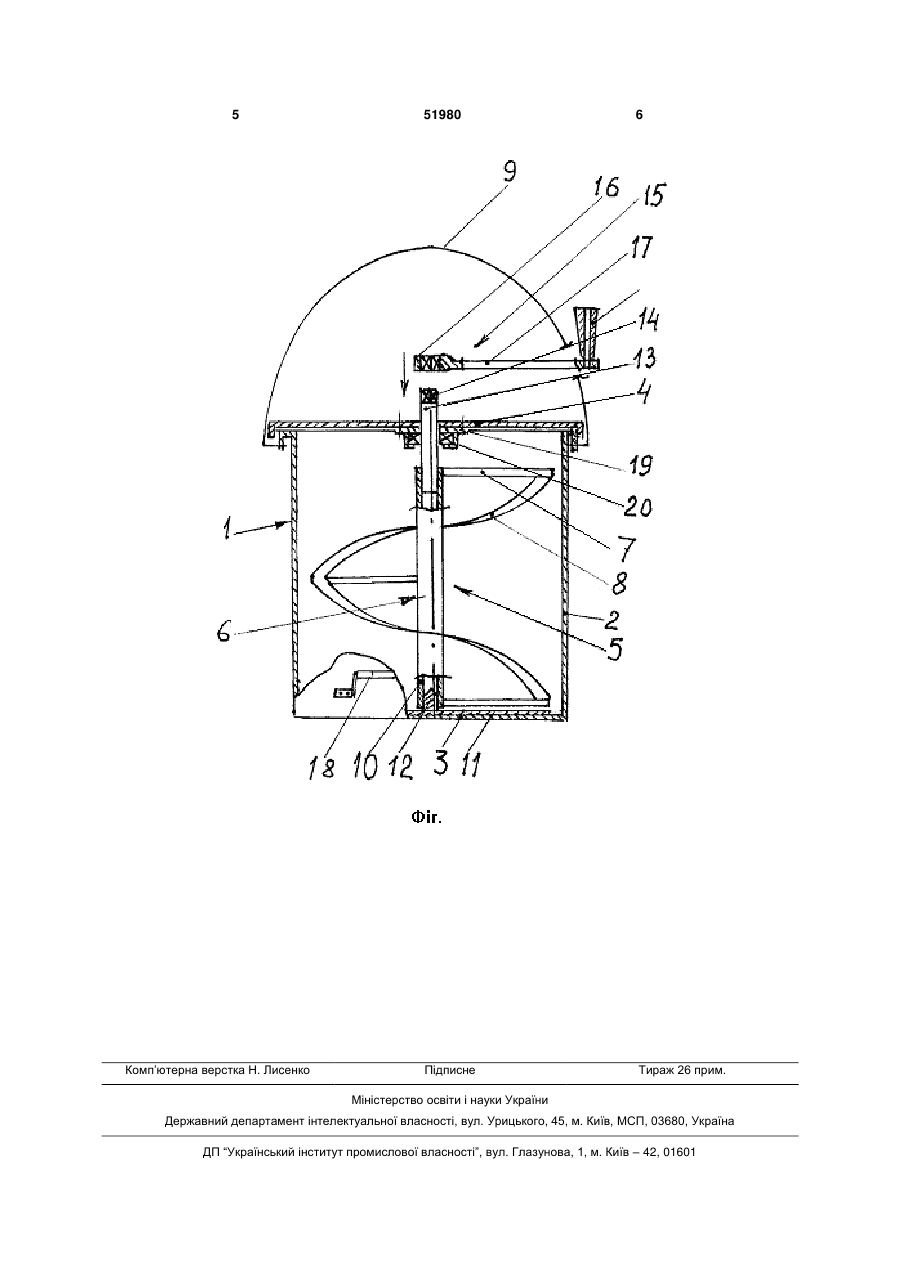

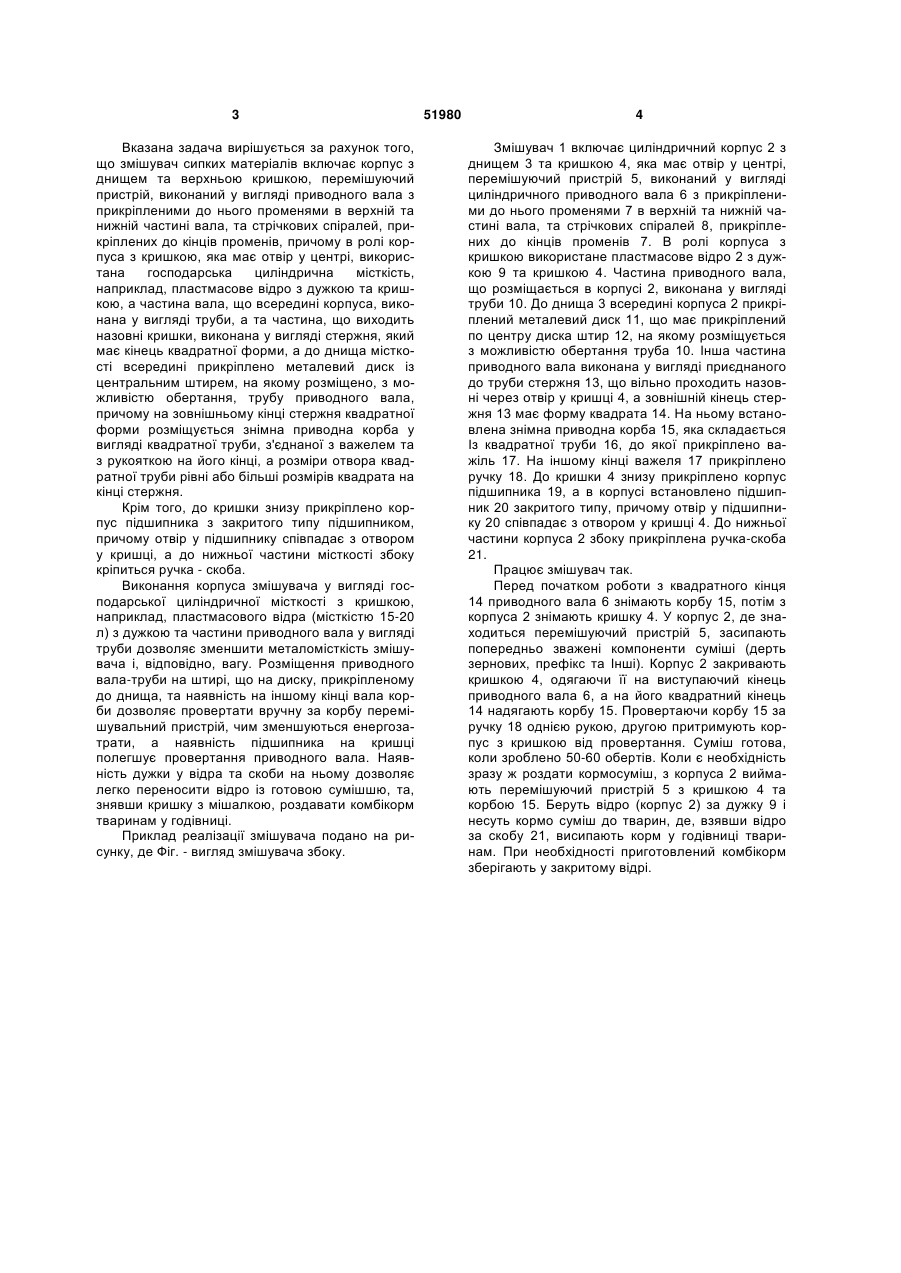

1. Змішувач сипких матеріалів, що включає корпус з днищем та верхньою кришкою, з отвором у центрі кришки, перемішуючий пристрій, виконаний у вигляді приводного вала з прикріпленими до нього променями в верхній та нижній частинах вала, та стрічкових спіралей, прикріплених до кінців променів, який відрізняється тим, що в ролі корпуса з кришкою використана господарська циліндрична місткість, наприклад пластмасове відро з дужкою та кришкою, а час 3 Вказана задача вирішується за рахунок того, що змішувач сипких матеріалів включає корпус з днищем та верхньою кришкою, перемішуючий пристрій, виконаний у вигляді приводного вала з прикріпленими до нього променями в верхній та нижній частині вала, та стрічкових спіралей, прикріплених до кінців променів, причому в ролі корпуса з кришкою, яка має отвір у центрі, використана господарська циліндрична місткість, наприклад, пластмасове відро з дужкою та кришкою, а частина вала, що всередині корпуса, виконана у вигляді труби, а та частина, що виходить назовні кришки, виконана у вигляді стержня, який має кінець квадратної форми, а до днища місткості всередині прикріплено металевий диск із центральним штирем, на якому розміщено, з можливістю обертання, трубу приводного вала, причому на зовнішньому кінці стержня квадратної форми розміщується знімна приводна корба у вигляді квадратної труби, з'єднаної з важелем та з рукояткою на його кінці, а розміри отвора квадратної труби рівні або більші розмірів квадрата на кінці стержня. Крім того, до кришки знизу прикріплено корпус підшипника з закритого типу підшипником, причому отвір у підшипнику співпадає з отвором у кришці, а до нижньої частини місткості збоку кріпиться ручка - скоба. Виконання корпуса змішувача у вигляді господарської циліндричної місткості з кришкою, наприклад, пластмасового відра (місткістю 15-20 л) з дужкою та частини приводного вала у вигляді труби дозволяє зменшити металомісткість змішувача і, відповідно, вагу. Розміщення приводного вала-труби на штирі, що на диску, прикріпленому до днища, та наявність на іншому кінці вала корби дозволяє провертати вручну за корбу перемішувальний пристрій, чим зменшуються енергозатрати, а наявність підшипника на кришці полегшує провертання приводного вала. Наявність дужки у відра та скоби на ньому дозволяє легко переносити відро із готовою сумішшю, та, знявши кришку з мішалкою, роздавати комбікорм тваринам у годівниці. Приклад реалізації змішувача подано на рисунку, де Фіг. - вигляд змішувача збоку. 51980 4 Змішувач 1 включає циліндричний корпус 2 з днищем 3 та кришкою 4, яка має отвір у центрі, перемішуючий пристрій 5, виконаний у вигляді циліндричного приводного вала 6 з прикріпленими до нього променями 7 в верхній та нижній частині вала, та стрічкових спіралей 8, прикріплених до кінців променів 7. В ролі корпуса з кришкою використане пластмасове відро 2 з дужкою 9 та кришкою 4. Частина приводного вала, що розміщається в корпусі 2, виконана у вигляді труби 10. До днища 3 всередині корпуса 2 прикріплений металевий диск 11, що має прикріплений по центру диска штир 12, на якому розміщується з можливістю обертання труба 10. Інша частина приводного вала виконана у вигляді приєднаного до труби стержня 13, що вільно проходить назовні через отвір у кришці 4, а зовнішній кінець стержня 13 має форму квадрата 14. На ньому встановлена знімна приводна корба 15, яка складається Із квадратної труби 16, до якої прикріплено важіль 17. На іншому кінці важеля 17 прикріплено ручку 18. До кришки 4 знизу прикріплено корпус підшипника 19, а в корпусі встановлено підшипник 20 закритого типу, причому отвір у підшипнику 20 співпадає з отвором у кришці 4. До нижньої частини корпуса 2 збоку прикріплена ручка-скоба 21. Працює змішувач так. Перед початком роботи з квадратного кінця 14 приводного вала 6 знімають корбу 15, потім з корпуса 2 знімають кришку 4. У корпус 2, де знаходиться перемішуючий пристрій 5, засипають попередньо зважені компоненти суміші (дерть зернових, префікс та Інші). Корпус 2 закривають кришкою 4, одягаючи її на виступаючий кінець приводного вала 6, а на його квадратний кінець 14 надягають корбу 15. Провертаючи корбу 15 за ручку 18 однією рукою, другою притримують корпус з кришкою від провертання. Суміш готова, коли зроблено 50-60 обертів. Коли є необхідність зразу ж роздати кормосуміш, з корпуса 2 виймають перемішуючий пристрій 5 з кришкою 4 та корбою 15. Беруть відро (корпус 2) за дужку 9 і несуть кормо суміш до тварин, де, взявши відро за скобу 21, висипають корм у годівниці тваринам. При необхідності приготовлений комбікорм зберігають у закритому відрі. 5 Комп’ютерна верстка Н. Лиcенко 51980 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mixer of bulk materials

Автори англійською

Deshko Vitalii Ivanovych, Tkach Viktor Vasyliovych, Trofimchuk Ihor Ivanovych, Mykhailenko Petro Mykolaiovych

Назва патенту російською

Смеситель сыпучих материалов

Автори російською

Дешко Виталий Иванович, Ткач Виктор Васильевич, Трофимчук Игорь Иванович, Михайленко Петр Николаевич

МПК / Мітки

МПК: B01F 7/24

Мітки: змішувач, матеріалів, сипких
