Формула / Реферат

Винахід відноситься до області холодильної техніки, кондиціонування повітря й енергетики і призначений для випарного охолодження циркуляційної води в системах оборотного водопостачання.

Відомі плівкові градирні, у яких вода, що надходить з розподільника рідини, стікає тонкою плівкою по поверхнях насадки з плоских чи складнопрофильованих аркушів металу чи полімеру і завдяки наявності різниці температур і вологовмісту в ядрі повітряного потоку й у поверхні водяної плівки, випарно прохолоджується.

Недоліком таких градирень є великі витрати прісної води на організацію випарного процесу, часткове забруднення води пилом і газовими включеннями в повітряному потоці, оскільки градирня є відкритою системою, значні енерговитрати.

Найбільш близьким за технічною сутністю, що прийнята за прототип є двоконтурна вентиляторна плівкова градирня [патент України на корисну модель №4736, 2005p.], що складається з корпусу, у нижній частині якого розташований вентилятор, теплообмінника у робочій камері градирні, насосу, трубопроводу, розподільника рідини. В двоконтурній вентиляторній градирні випарний ступінь працює в режимі рециркуляції води, а охолоджуване повітря йде в теплообмінник, де попередньо і безконтактно прохолоджує воду.

Зазначений режим роботи не може забезпечити глибоке охолодження води і може використовуватися в тих випадках, коли потрібно помірне зниження температури води при порівняно невисокому рівні енерговитрат.

Недоліком прототипу є те, що весь ефект охолодження води забезпечується тільки в теплообміннику за рахунок обдува оребрених труб попереднім охолодженим повітряним потоком. Коефіцієнт тепловіддачі від повітря до труб завжди істотно нижче, ніж коефіцієнт теплообміну при безпосередньому контакті води і повітря.

Глибоке охолодження води може бути забезпечено тільки її двоступінчастим охолодженням, при якому вона послідовно прохолоджується в теплообміннику і потім надходить на випарне охолодження в насадку градирні. У цьому випадку межею охолодження є температура мокрого термометра повітря на вході в градирню.

Метою винаходу є зниження енерговитрат і кількості підживлення води випарного контуру.

Це досягається перерозподілом теплового навантаження між сухою і мокрою частиною градирні. У цілорічному циклі експлуатації у холодний період року велика частина навантаження направляється на суху частину, оскільки зовнішнє повітря досить холодне. При цьому знижуються енерговитрати і мінімізується підживлення свіжою водою. У теплий період року навантаження, в основному, приходиться на мокру частину градирні. У цілому, це дозволяє знизити у цілорічному циклі експлуатації енерговитрати на 25-30% і підживлення води на 20%.

Оскільки для сухої частини градирні (теплообмінник з оребрених труб) межею охолодження є температура зовнішнього повітря, що у літній період неприпустимо висока з погляду вимог енергетичного устаткування, яке обслуговується, то апарат повітряного охолодження тільки із сухою частиною градирні не може забезпечити необхідних параметрів. Для мокрої частини двоконтурної градирні межею охолодження є температура зовнішнього повітря по мокрому термометру, що значно нижче температури сухого термометру, то ефективність випарного ступеня вище, але супутнім недоліком є великі витрати прісної води на підживлення системи і більш високі енерговитрати на організацію процесу охолодження.

З метою зниження енерговитрат і кількості підживлення води пропонується двоконтурна мокро-суха вентиляторна градирня, що поєднує достоїнства двох цих принципів і знижує недоліки, властиві кожному з них окремо.

Принцип роботи двоконтурної противоточної мокро-сухої вентиляторної градирні, що складається з мокрої і сухої частини, взаємозалежних у своїй роботі показаний на Фіг.

Гаряча вода (7), що надходить з обслуговуючого устаткування (компресор, холодильна установка і т.п.), проходить теплообмінник (1) і по трубопроводу (9) надходить у розподільник рідини (3), де розпорошується і випарно прохолоджується, і стікає у ємність (5). Холодна вода (8) іде споживачу. Повітря вентилятором (6) подається у повітряприймальне вікно і через поворотні ґрати (4) надходить у насадку мокрої частини градирні (2) і вступає в прямий (безпосередній) контакт із водою, що подається з розподільника рідини (3), і в умовах плівкової взаємодії реалізується процес випарного охолодження повітря. Потім ще холодне повітря прохолоджує воду в теплообміннику (1) безконтактно.

Така градирня здатна працювати без краплевловлювача, оскільки краплинна волога, що виноситься з насадки випарного ступеня, осідає на поверхнях оребрених труб теплообмінника, чим забезпечується як сепарація краплинної вологи, так і додаткове випарне охолодження.

Найважливішою особливістю двоконтурної мокро-сухої вентиляторної градирні є те, що в умовах континентального клімату вона може експлуатуватися як у сухому режимі без подачі води на випарне охолодження (у холодний період року), що додатково запобігає небезпеки льодоутворення у повітряно-прийомному вікні, так і в мокрому режимі випарного охолодження в літній самий теплонапружений період експлуатації. Між цими («крайніми») режимами експлуатації може використовуватися проміжний режим з перерозподілом теплового навантаження між мокрою і сухою частиною градирні.

Даний винахід забезпечує зниження енерговитрат і кількості підживлення води.

Текст

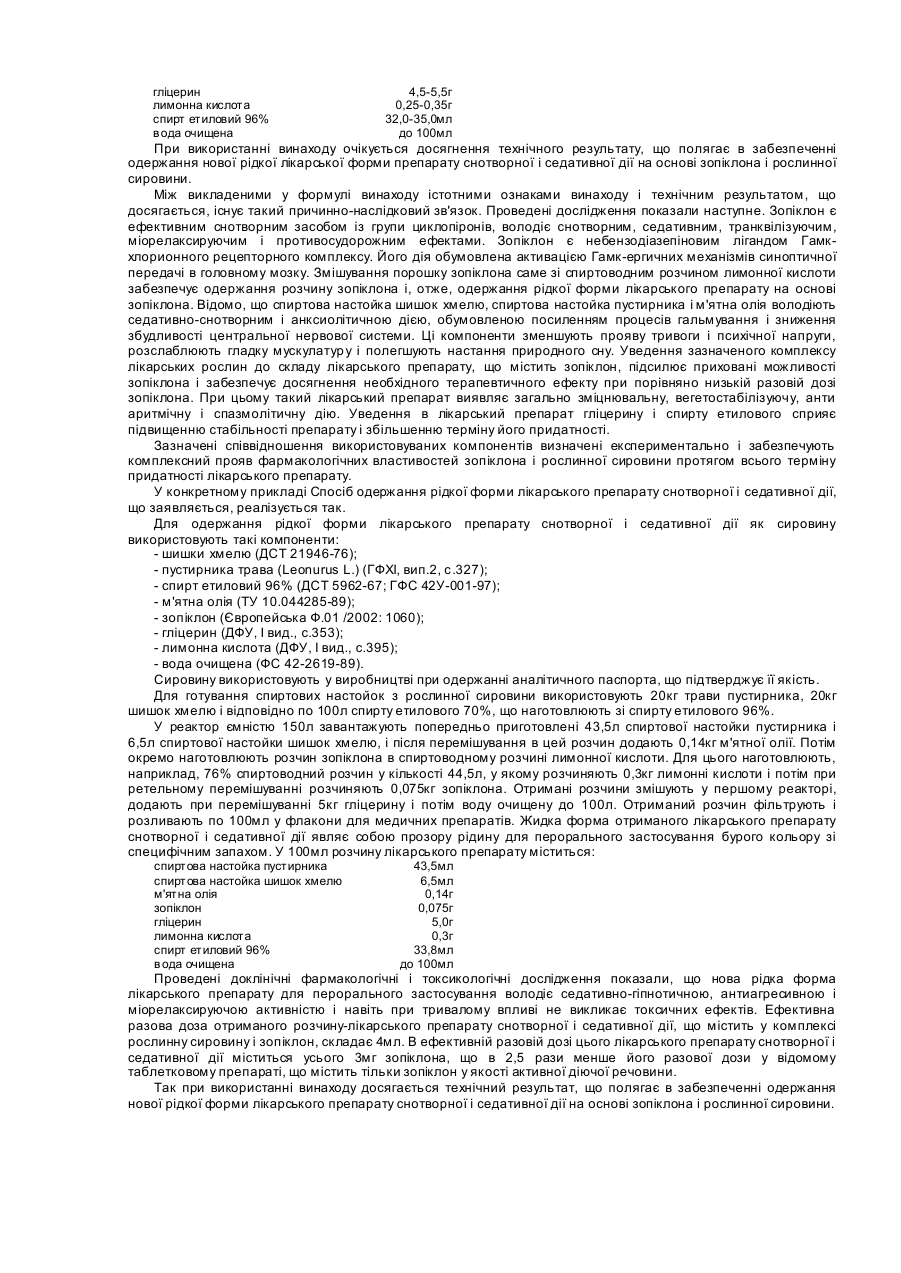

Винахід відноситься до медицини, зокрема до фармацевтики і може бути використаний в хімікофармацевтичній промисловості при одержанні рідкої форми лікарського препарату, що володіє снотворною і седативною дією, з використанням рослинної сировини і зопіклона. Відомий спосіб одержання твердої лікарської форми седативної і гіпнотичної дії, що включає змішання порошку зопіклона, крохмалю картопляного, кальцію фосфату дво хосновного двуводного і молочного цукру. Отриману суміш воложать сумішшю розчину полівінілпіролідону і цукрового сиропу. Потім здійснюють вологе гранулювання отриманої суміші, сушіння гранулята, сухе гранулювання й обпудрювання гранул сумішшю крохмалю картопляного зі стеаратом магнію. Отриману таблетную масу таблетують на пресі у двоопуклі таблетки масою 0,17г. Для одержання твердої лікарської форми седативної дії використовуваний в якості активної діючої речовини зопіклон та цільові добавки вводять при наступному співвідношенні компонентів, мас. %: зопіклон полів інілпіролідон кальцію фосфат дв охосновний двув одний крохмаль картопляний цукор рафінад стеарат магнію цукор молочний 3,0-6,0 1,5-3,0 6,0-25,0 5,0-16,0 1,0-7,0 0,1-1,0 інше. Одна таблетка лікарського препарату містить 0,0075мг (4,41мас.%) зопіклона в якості активної діючої речовини [див. опис винаходу до патенту Російської Федерації №2167658, МПК А61К31/4985, дата публікації 27.05.2001]. У об'єкта, що заявляється, і аналога збігаються такі суттєві ознаки: - змішування використовуваного в якості активної діючої речовини зопіклона з компонентами лікарського препарату. Аналіз технічних властивостей аналога, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату при його використанні перешкоджають такі причини. Зопіклон - засіб, що при визначеній концентрації в крові проявляє снотворну дію і збільшує загальну тривалість сну. При використанні аналога задану концентрацію активної речовини в крові після прийому твердої лікарської форми забезпечують за рахунок підвищення дози зопіклона, виділюваного з таблетки, що розпадається. Для досягнення необхідної для засипання дози зопіклона в крові, зопіклон при виготовленні відомої твердої лікарської форми вводять у відносно великих кількостях, забезпечуючи його вміст в одній таблетці в кількості 7,5мг, що в деяких випадках може приводити і до іншої терапевтичної дії. Відомо, що із рідких лікарських форм активні речовини засвоюються швидше, ніж з таблеток, що розпадаються, і для досягнення заданої концентрації зопіклона в крові його разову дозу в рідкій лікарській формі можна було б зменшити. Однак змішування порошку зопіклона з загальноприйнятими компонентами рідких лікарських препаратів, такими розчинниками як вода і спирт, не забезпечує одержання рідкої форми лікарського препарату снотворної і седативної дії в зв'язку з тим, що зопіклон у цих розчинниках практично не розчиняється. Крім того, при використанні аналога не використовується рослинна сировина, що володіє седативно-снотворною і анксиолітичною дією. Найбільш близьким по сукупності ознак до винаходу, що заявляється, є обраний, як прототип, спосіб одержання рідкої форми лікарського засобу, що володіє седативною й адаптогенною активністю, що включає готування спиртової настойки рослинної сировини. Для одержання цього лікарського засобу готують 40% спиртову настойку надземної частини і/або коренів Патринії скабіозолістної. Вміст активного інгредієнта в ефективній дозі складає не менш 20мг [див. опис винаходу до патенту Російської Федерації №2171681, МПК А61К35/78, дата публікації 10.08.2001]. У об'єкта, що заявляється, і прототипу збігаються такі суттєві ознаки: способи включають готування спиртової настойки рослинної сировини. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату при використанні прототипу перешкоджають такі причини. Відомий спосіб одержання рідкої лікарської форми не забезпечує одержання рідкої лікарської форми препарату снотворної і седативної дії на спільній основі рослинної сировини і зопіклона. Змішування порошку зопіклона з 40% спиртовим розчином не забезпечує одержання рідкої форми лікарського препарату снотворної і седативної дії в зв'язку з тим, що зопіклон практично не розчиняється в цьому розчиннику. Крім того, рослина Патринія скабіозолістна росте тільки в південно-східній частині Східного Сибіру, у південних районах Далекого Сходу, що обмежує використання цієї рослинної сировини в Україні. В основу винаходу поставлено задачу створити такий спосіб одержання рідкої форми лікарського препарату снотворної і седативної дії, у якому удосконалення шляхом уведення нових компонентів при заданому їхньому співвідношенні і зміни послідовності операцій, дозволило б при використанні винаходу забезпечити досягнення технічного результату, що полягає в забезпеченні одержання нової рідкої лікарської форми препарату снотворної і седативної дії на основі зопіклона і рослинної сировини. Винахід, що заявляється, характеризується наступними суттєвими ознаками, що виражені визначеними поняттями, достатніми для їхньої ідентифікації, спрямовані на рішення поставленої задачі і достатні для досягнення очікуваного технічного результату у всі х випадках, на яких поширюється обсяг правової охорони. Спосіб одержання рідкої форми лікарського препарату снотворної і седативної дії, що заявляється, характеризується тим, що попередньо наготовлюють спиртову настойку пустирника і спиртову настойку шишок хмелю. Отримані настойки змішують між собою й у цей розчин додають м'ятну олію. Окремо наготовлюють розчин зопіклона в спиртоводному розчині лимонної кислоти. Потім отримані розчини змішують, додають при перемішуванні гліцерин і воду очищену. При цьому компоненти використовують у такій кількості: спиртова настойка пустирника спиртова настойка шишок хмелю м'ятна олія зопіклон 32,0-50,0мл 5,0-8,0мл 0,10-0,17г 0,067-0,083г гліцерин лимонна кислота спирт етиловий 96% в ода очищена 4,5-5,5г 0,25-0,35г 32,0-35,0мл до 100мл При використанні винаходу очікується досягнення технічного результату, що полягає в забезпеченні одержання нової рідкої лікарської форми препарату снотворної і седативної дії на основі зопіклона і рослинної сировини. Між викладеними у формулі винаходу істотними ознаками винаходу і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Проведені дослідження показали наступне. Зопіклон є ефективним снотворним засобом із групи циклопіронів, володіє снотворним, седативним, транквілізуючим, міорелаксируючим і противосудорожним ефектами. Зопіклон є небензодіазепіновим лігандом Гамкхлорионного рецепторного комплексу. Його дія обумовлена активацією Гамк-ергичних механізмів синоптичної передачі в головному мозку. Змішування порошку зопіклона саме зі спиртоводним розчином лимонної кислоти забезпечує одержання розчину зопіклона і, отже, одержання рідкої форми лікарського препарату на основі зопіклона. Відомо, що спиртова настойка шишок хмелю, спиртова настойка пустирника і м'ятна олія володіють седативно-снотворним і анксиолітичною дією, обумовленою посиленням процесів гальмування і зниження збудливості центральної нервової системи. Ці компоненти зменшують прояву тривоги і психічної напруги, розслаблюють гладку мускулатур у і полегшують настання природного сну. Уведення зазначеного комплексу лікарських рослин до складу лікарського препарату, що містить зопіклон, підсилює приховані можливості зопіклона і забезпечує досягнення необхідного терапевтичного ефекту при порівняно низькій разовій дозі зопіклона. При цьому такий лікарський препарат виявляє загально зміцнювальну, вегетостабілізуючу, анти аритмічну і спазмолітичну дію. Уведення в лікарський препарат гліцерину і спирту етилового сприяє підвищенню стабільності препарату і збільшенню терміну його придатності. Зазначені співвідношення використовуваних компонентів визначені експериментально і забезпечують комплексний прояв фармакологічних властивостей зопіклона і рослинної сировини протягом всього терміну придатності лікарського препарату. У конкретному прикладі Спосіб одержання рідкої форми лікарського препарату снотворної і седативної дії, що заявляється, реалізується так. Для одержання рідкої форми лікарського препарату снотворної і седативної дії як сировину використовують такі компоненти: - шишки хмелю (ДСТ 21946-76); - пустирника трава (Leonurus L.) (ГФХІ, вип.2, с.327); - спирт етиловий 96% (ДСТ 5962-67; ГФС 42У-001-97); - м'ятна олія (ТУ 10.044285-89); - зопіклон (Європейська Ф.01 /2002: 1060); - гліцерин (ДФУ, І вид., с.353); - лимонна кислота (ДФУ, І вид., с.395); - вода очищена (ФС 42-2619-89). Сировину використовують у виробництві при одержанні аналітичного паспорта, що підтверджує її якість. Для готування спиртових настойок з рослинної сировини використовують 20кг трави пустирника, 20кг шишок хмелю і відповідно по 100л спирту етилового 70%, що наготовлюють зі спирту етилового 96%. У реактор ємністю 150л завантажують попередньо приготовлені 43,5л спиртової настойки пустирника і 6,5л спиртової настойки шишок хмелю, і після перемішування в цей розчин додають 0,14кг м'ятної олії. Потім окремо наготовлюють розчин зопіклона в спиртоводному розчині лимонної кислоти. Для цього наготовлюють, наприклад, 76% спиртоводний розчин у кількості 44,5л, у якому розчиняють 0,3кг лимонні кислоти і потім при ретельному перемішуванні розчиняють 0,075кг зопіклона. Отримані розчини змішують у першому реакторі, додають при перемішуванні 5кг гліцерину і потім воду очищену до 100л. Отриманий розчин фільтрують і розливають по 100мл у флакони для медичних препаратів. Жидка форма отриманого лікарського препарату снотворної і седативної дії являє собою прозору рідину для перорального застосування бурого кольору зі специфічним запахом. У 100мл розчину лікарського препарату міститься: спиртова настойка пустирника спиртова настойка шишок хмелю м'ятна олія зопіклон гліцерин лимонна кислота спирт етиловий 96% в ода очищена 43,5мл 6,5мл 0,14г 0,075г 5,0г 0,3г 33,8мл до 100мл Проведені доклінічні фармакологічні і токсикологічні дослідження показали, що нова рідка форма лікарського препарату для перорального застосування володіє седативно-гіпнотичною, антиагресивною і міорелаксируючою активністю і навіть при тривалому впливі не викликає токсичних ефектів. Ефективна разова доза отриманого розчину-лікарського препарату снотворної і седативної дії, що містить у комплексі рослинну сировину і зопіклон, складає 4мл. В ефективній разовій дозі цього лікарського препарату снотворної і седативної дії міститься усього 3мг зопіклона, що в 2,5 рази менше його разової дози у відомому таблетковому препараті, що містить тільки зопіклон у якості активної діючої речовини. Так при використанні винаходу досягається технічний результат, що полягає в забезпеченні одержання нової рідкої форми лікарського препарату снотворної і седативної дії на основі зопіклона і рослинної сировини.
