Різець збірний

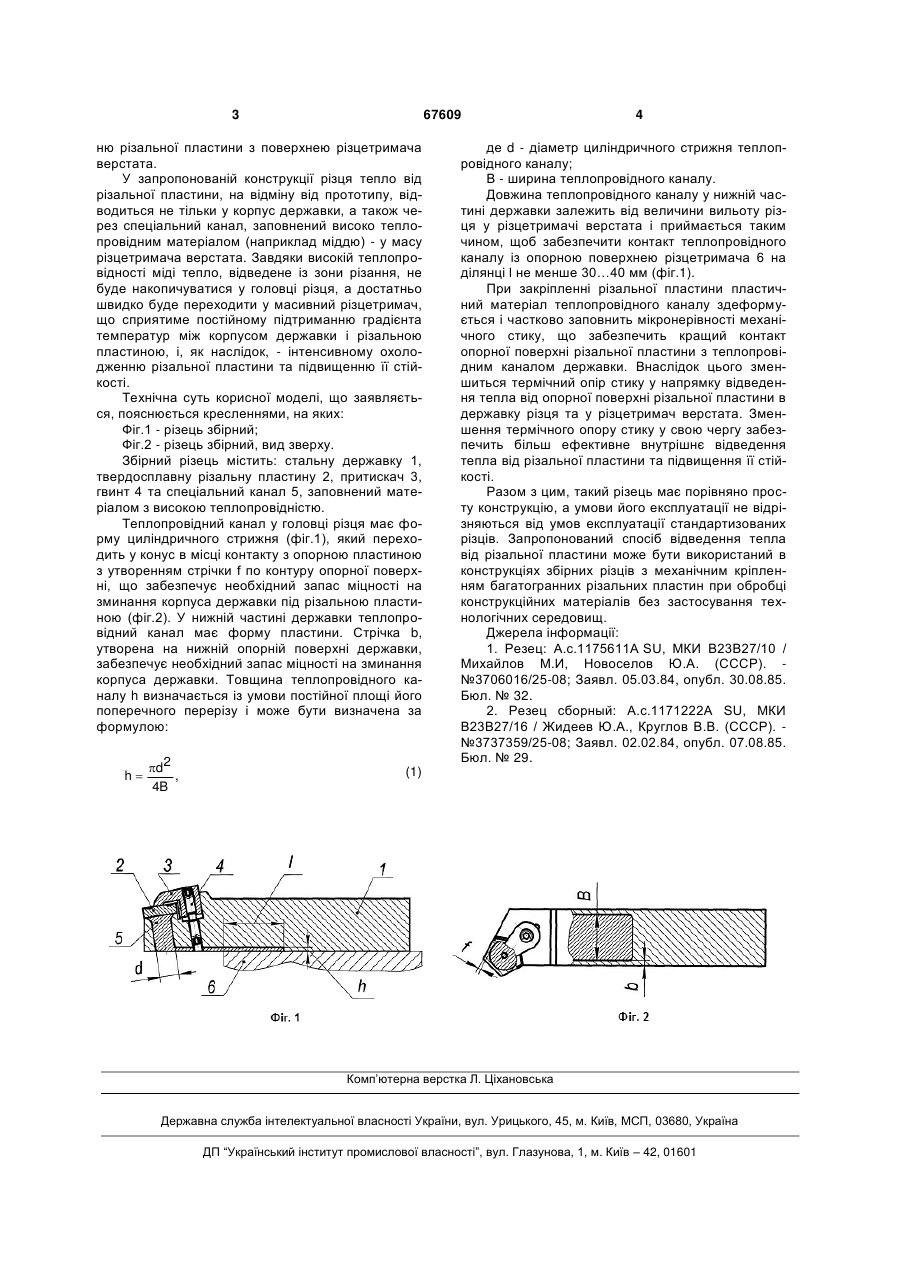

Збірний різець, що містить державку, в якій встановлені стальна підкладка та вкладиш у ви 3 67609 ню різальної пластини з поверхнею різцетримача верстата. У запропонованій конструкції різця тепло від різальної пластини, на відміну від прототипу, відводиться не тільки у корпус державки, а також через спеціальний канал, заповнений високо теплопровідним матеріалом (наприклад міддю) - у масу різцетримача верстата. Завдяки високій теплопровідності міді тепло, відведене із зони різання, не буде накопичуватися у головці різця, а достатньо швидко буде переходити у масивний різцетримач, що сприятиме постійному підтриманню градієнта температур між корпусом державки і різальною пластиною, і, як наслідок, - інтенсивному охолодженню різальної пластини та підвищенню її стійкості. Технічна суть корисної моделі, що заявляється, пояснюється кресленнями, на яких: Фіг.1 - різець збірний; Фіг.2 - різець збірний, вид зверху. Збірний різець містить: стальну державку 1, твердосплавну різальну пластину 2, притискач 3, гвинт 4 та спеціальний канал 5, заповнений матеріалом з високою теплопровідністю. Теплопровідний канал у головці різця має форму циліндричного стрижня (фіг.1), який переходить у конус в місці контакту з опорною пластиною з утворенням стрічки f по контуру опорної поверхні, що забезпечує необхідний запас міцності на зминання корпуса державки під різальною пластиною (фіг.2). У нижній частині державки теплопровідний канал має форму пластини. Стрічка b, утворена на нижній опорній поверхні державки, забезпечує необхідний запас міцності на зминання корпуса державки. Товщина теплопровідного каналу h визначається із умови постійної площі його поперечного перерізу і може бути визначена за формулою: h d2 , 4B 4 де d - діаметр циліндричного стрижня теплопровідного каналу; В - ширина теплопровідного каналу. Довжина теплопровідного каналу у нижній частині державки залежить від величини вильоту різця у різцетримачі верстата і приймається таким чином, щоб забезпечити контакт теплопровідного каналу із опорною поверхнею різцетримача 6 на ділянці l не менше 30…40 мм (фіг.1). При закріпленні різальної пластини пластичний матеріал теплопровідного каналу здеформується і частково заповнить мікронерівності механічного стику, що забезпечить кращий контакт опорної поверхні різальної пластини з теплопровідним каналом державки. Внаслідок цього зменшиться термічний опір стику у напрямку відведення тепла від опорної поверхні різальної пластини в державку різця та у різцетримач верстата. Зменшення термічного опору стику у свою чергу забезпечить більш ефективне внутрішнє відведення тепла від різальної пластини та підвищення її стійкості. Разом з цим, такий різець має порівняно просту конструкцію, а умови його експлуатації не відрізняються від умов експлуатації стандартизованих різців. Запропонований спосіб відведення тепла від різальної пластини може бути використаний в конструкціях збірних різців з механічним кріпленням багатогранних різальних пластин при обробці конструкційних матеріалів без застосування технологічних середовищ. Джерела інформації: 1. Резец: А.с.1175611A SU, МКИ В23В27/10 / Михайлов М.И, Новоселов Ю.А. (СССР). №3706016/25-08; Заявл. 05.03.84, опубл. 30.08.85. Бюл. № 32. 2. Резец сборный: A.c.1171222A SU, МКИ В23В27/16 / Жидеев Ю.А., Круглов В.В. (СССР). №3737359/25-08; Заявл. 02.02.84, опубл. 07.08.85. Бюл. № 29. (1) Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
