Картоплесаджалка

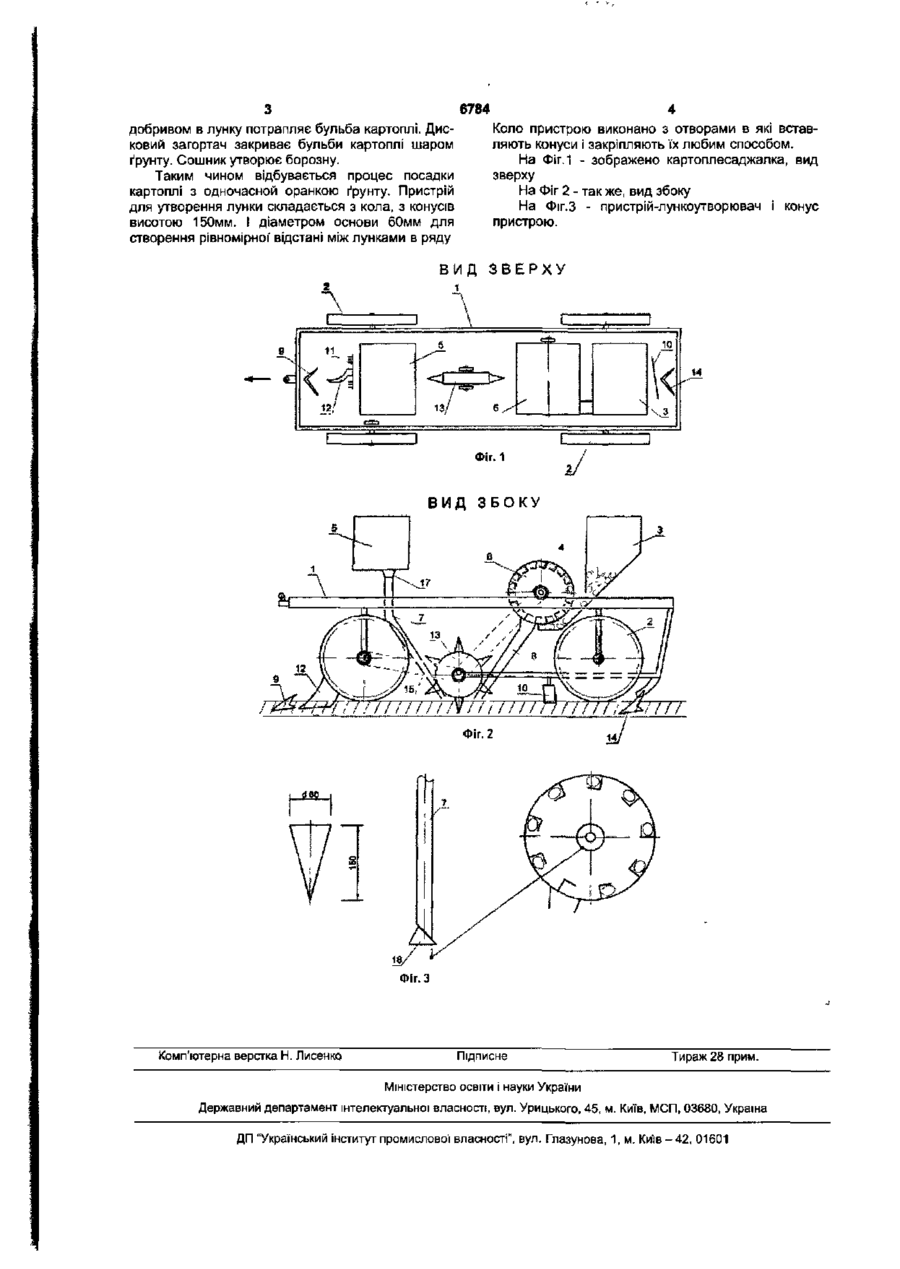

1 Картоплесаджалка, що містить встановлену на опорні колеса раму, на якій змонтований бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, яка відрізняється тим, що має пристрій - лункоутворювач. 2. Картоплесаджалка за п.1, яка відрізняється тим, що лункоутворювач виконаний у вигляді кола з конусами 3. Картоплесаджалка за п.2, яка відрізняється тим, що коло лункоутворювача виконане з отворами з можливістю вставляння конусів з будь-яким кроком, в залежності від посадки бульб картоплі і можливістю закріплення будь-яким способом 4. Картоплесаджалка за пп.2, 3, яка відрізняється тим, що конуси виготовлені висотою 150мм і діаметром основи 60мм. Корисна модель, відноситься до області сільськогосподарського машинобудування і може бути застосована для посадки картоплі з одночасною оранкою поверхні поля Відома, картоплесаджалка, яка містить раму, на якій змонтовані бункер з живильними ковшам для бульб картоплі, ємності для добрив, вичерпувальні та туковисівні апарати, тукопроводи, сошники та дискові загортачі [дир. Козаченко Б.О., Кононученко В В. Механізація виробництва картоплі. Довщник.-К. Урожай, 1991. -С 60-64]. Відомі картоплесаджалки1 навісна тракторна СНМБ, СКС-4. Картоплесаджалка СКС-4 застосовується для посадки картоплі на великій площі і висаджує бульби тільки по зораному полю. Ціллю корисної моделі є посадка картоплі з одночасною оранкою ґрунту, тобто оранка ґрунту і посадка картоплі з'єднани в єдиній технологічний процес Прототипом винаходу є картоплесаджалка [див. а.с. СССР №974954 А01С9/04,1982р.], яка містить встановлену на опорні колеса раму, на якій змонтований бункер з живильними ковпаки для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сотники, дискові загортачи. Недоліком такої картоплесаджалки є те, що порція добрив вноситься у борозну і розтягається по борозні, утвореної сошником, куди на дно борозни потрапляє бульба картоплі, потім дисковий загортач закриває бульби картоплі шаром ґрунту. В основу корисної' моделі поставлено завдання: Створення пристрою для впорядкованого видавлення лунок для посадки картоплі. Поставлене завдання вирішується наступним чином: картоплесаджалка, яка складається з встановленої на опорні колеса 2 рами 1, на якій змонтовані бункер 3 з живильними ковшами 4 для бульб картоплі, ємкості 5 для добрив, вичерпувальні апарати 6, тукопроводи 7, бульбопроводи 8, сошники 9, загортач 10, розпушувачі 11, 2-х корпусний плуг 12, пристрій 13 для видавлення лунок під бульби картоплі, лемеша 14, ланцюгових передач. Картоплесаджалка працює наступним чином. При русі картоплесаджалки леміш 9 робить проріз у стерні, двох 2-х корпусний плуг 12 занурюється в ґрунт і пласт ґрунту переміщується в сторону, розпушується розпушувачами 11 (це планка з зубцями, які мають пряму форму, що забезпечується процес самоочищення при куті атаки менше 75%). Одночасно опорно-приводні колеса 2 приводять у дію через ланцюгові передачі 15, 16 пристрій-лункоутворювач 13, вичерпувальний апарат 6, останній обертаючись, захоплює бульби картоплі із живильних ковшів 4, подає їх у бульбопровод 8. Одночасно з цим добрива з ємності 5 висіваються висівним диском 17 в тукопровод 7. Нижній отвір тукопровода закритий розподільчим конусом 13, синхронно зв'язаним з вичерпувальним апаратом 6 та а пристріли для видавлення лунок 13 Порція добрива потрапляє в лунку, за 00 (О о> 6784 добривом в лунку потрапляє бульба картоплі. Дисковий загортач закриває бульби картоплі шаром ґрунту. Сошник утворює борозну. Таким чином відбувається процес посадки картоплі з одночасной оранкою ґрунту. Пристрій для утворення лунки складається з кола, з конусів висотою 150мм. І діаметром основи 60мм для створення рівномірної' відстані між лунками в ряду Коло пристрою виконано з отворами в які вставляють конуси і закріпляють їх любим способом. На Фіг.1 - зображено картоплесаджалка, вид зверху На Фіг 2 - так же, вид збоку На Фіг.З - пристрій-лункоутворювач і конус пристрою. ВИД ЗВЕРХУ і ФІГ.1 ВИД ЗБОКУ ТПТПТ7777ТП /////777 Фіг. 2 Фіг.З Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів - 42, 01601
