Наливниця для відбору проб рідкого металу

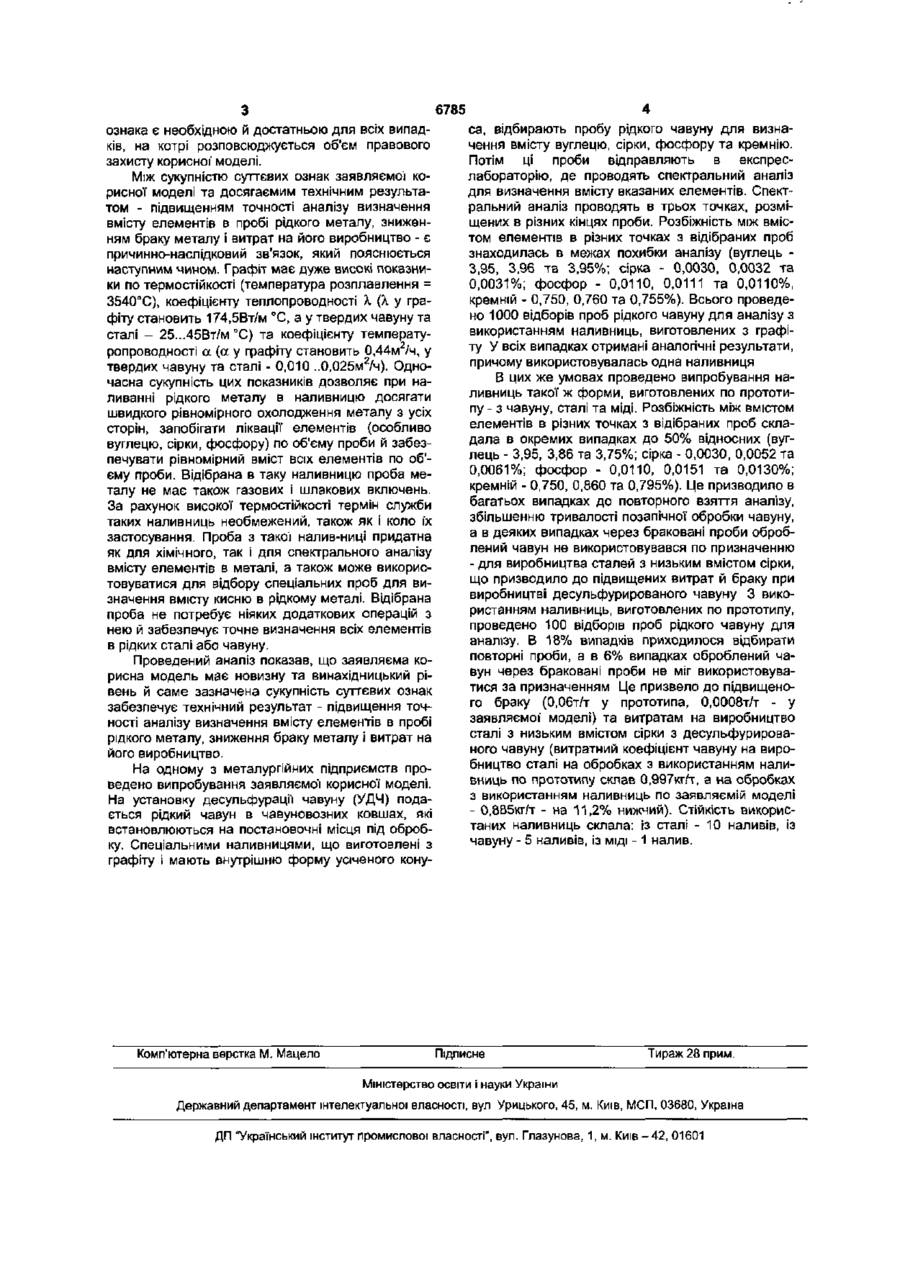

Наливниця для відбору проб рідкого металу, що складається з термостійкого матеріалутеплопровідника і має внутрішню форму усіченого конуса або усіченої' піраміди, або призми, або циліндрічного прутка, або плашки, яка відрізняється тим, що як термостійкий матеріал-теплопровідник використовують графіт Корисна модель відноситься до чорної металургії, а саме до пристроїв для відбору проб рідкого металу. Відомо, що існує наливниця - пристрій для відбору проб рідкого металу (чавуну або сталі), що має внутрішню форму усіченого конуса або усіченої' піраміди, або призми, або циліндричного прутка, або плашки [Чугун, сталь и сплавы Метод отбора проб для определения химического состава. ГОСТ 7565-81]. Цей пристрій складається з термостійкого матеріалу-теплопровідника - міді, сталі або чавуну. Наведена наливниця вибрана в якості прототипу для заявляємо!' корисної моделі. Недоліком наведеного пристрою є те, що тверді чавун і сталь при достатніх показниках по термостійкості та коефіцієнту теплопровідності мають низькі показники по коефіцієнту темп ературопроводн ості а (а=0,010 0,025м2/ч), що при відборі проб рідкого металу не дозволяє швидко і рівномірно охолоджувати метал до його кристалізації, що в свою черги призводить до надмірної ликвації окремих елементів (вуглець, сірка, фосфор) всередину проби і різниця між вмістом цих елементів на поверхні та всередині проби виявляється дуже суттєвою. Нерівномірність розподілу елементів по пробі рідкого металу не дозволяє точно визначити їх вміст і призводить до помилкових показників, що призводить до підвищеного браку металу і надлишковим витратам на його виробництво. Тверда мідь має низькі показники по термостійкості (температура розплавлення = 1083°С), що значно звужує коло вживання таких наливниць для відбору проб рідких сталі (температура 155О...165О"С) та чавуну (температура 1300...1500°С) через швид кий вихід їх з ладу В основу заявляємо! корисної моделі поставлена задача удосконалити наливницю для відбору проб рідкого металу шляхом зміни матеріалу з якого складається наливниця і використанням в якості термостійкого матеріалу-теплопровідника для виготовлення наливниць нового матеріалу графіту. Рішення цієї задачі дає змогу при відборі проб рідкого металу досягати швидкого рівномірного охолодження відібраного металу, запобігати ліквації елементів по об'єму проби й забезпечувати точне визначення вмісту всіх елементів в пробі. Це дозволить підвищити точність аналізу визначення вмісту елементів в пробі рідкого металу, знизити брак металу і витрати на його виробництво. Суть корисної моделі полягає в тому, що в наливниці для відбору проб рідкого металу, що складається з термостійкого матеріалу-теплопровідника і має внутрішню форму усіченого конуса або усіченої піраміди, або призми, або циліндричного прутка, або плашки, в якості термостійкого матеріалу-теплопровідника використовують графіт Спільними з прототипом суттєвими ознаками заявляемо'!' корисної моделі є такі: - наливниця складається з термостійкого матеріалу-теплопровідника; - наливниця має внутрішню форму усіченого конуса або усіченої піраміди, або призми, або циліндричного прутка, або плашки. Відмінною від прототипу суттєвою ознакою заявляємої корисної' моделі є така' - використання в якості термостійкого матеріалу-теплопровідника графіту. Наведена відмінна ю 00
