Клапан зворотний

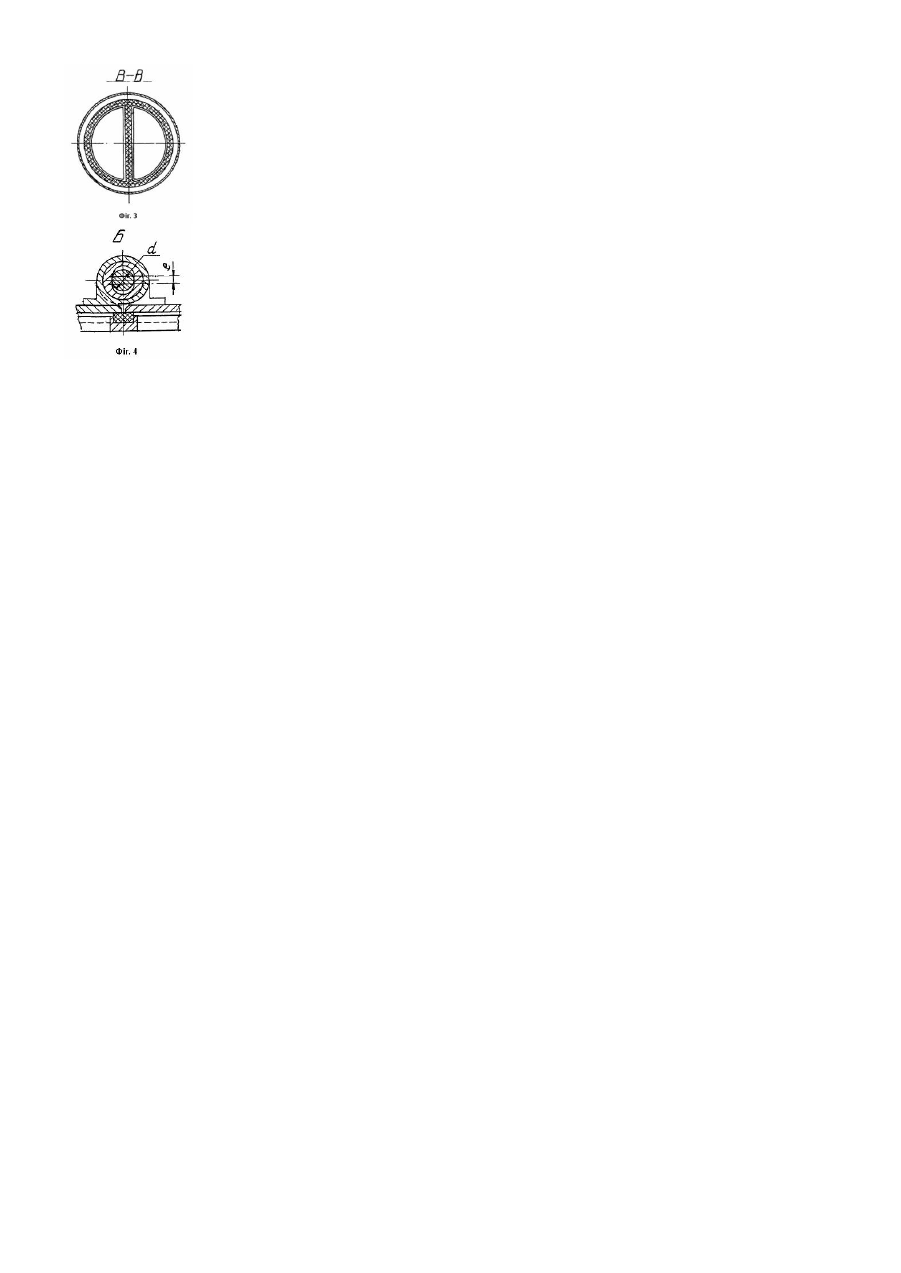

Винахід відноситься до області промислової трубопровідної арматури. Відомі клапани зворотні поворотні фланцеві, що мають корпус, у якому укріплене сідло, до якого при оборотній течії робочої рідини (протилежному напрямку течії площини, що нагнітається насосом) притискається клапан, виконаний у вигляді торелі з ущільненням, прикріплений шарнірно до поворотного важеля, що повертається на осі, яка закріплена в корпусі клапана. (Промышленная трубопроводная арматура. Каталог, часть 5 ЦИНТИхимнефтемаш, М. 1984р.) Відома конструкція має поворотний важіль і клапан, що кріпляться до корпуса і друг до др уга за допомогою поворотних шарнірів з пальцями, що мають зазори, що у процесі експлуатації збільшуються і створюють перекоси клапана, його заїдання в шарнірах. Крім того сам клапан через його конструктивне компонування не може відкритися за допомогою потоку рідини цілком на 90° і у відкритому робочому положенні створює значний гідравлічний опір і втрату напору рідини. При зворотній течії потоку відбувається різке зхлопування сідла з клапаном і зазорів поворотних шарнірів. В основу конструкції клапана, що заявляється, поставлена задача зменшення гідравлічного опору клапана зворотного при його відкритті, зниження динамічних навантажень на деталі. Поставлена задача досягається тим, що в конструкції клапана, що має корпус, поворотні пелюстки, поворотні пружини, нерухому вісь обертання пелюстків, упори й ущільнення, при цьому запірний елемент зворотного клапана виконаний у вигляді двох поворотних на нерухомій осі пелюстків, що притискаються до ущільнення клапана по всій поверхні поворотними пружинами і, що має в поворотних шарнірах пелюстків еліптичні отвори, що дозволяють пелюсткам при відкритті і закритті самоустановлюватись на нерухомій осі і притискатися до ущільнення по всьому периметру. Тим самим при зіткненні пелюстків створюється мінімальний гідравлічний опір клапана у відкритому положенні і зменшується втрата потоку рідини. При зміні напрямку потоку рідини, якщо насос виключений, пелюстки за допомогою тиску потоку рідини і поворотних пружин повертаються в зворотну сторону на 90° і притискаються до плоского, армованого гумою сідла клапана, перекриваючи прохідний перетин трубопроводу. Для щільного прилягання пелюстків клапана на прямолінійних ділянках ущільнення, отвір у вушках клапана має невелику еліпсність, що забезпечує р ухливість пелюстків, самоустановлення на осі і їхнє надійне притиснення до ущільнення на прямолінійній ділянці. Відмітною ознакою прототипу з конструкцією клапана, що заявляється, є те, що клапан виконаний у ви гляді двох поворотних на загальній нерухомій осі пелюстків, що на своїй окружності і прямій ділянці притискаються до ущільнення закріпленому на корпусі клапана, при цьому поворотні шарніри пелюстків мають еліпсність, що дозволяє пелюсткам клапана самоустановлюватися і притискатися до ущільнення по всьому периметрі. Запропоноване технічне рішення дозволяє знизити гідравлічний опір клапана, забезпечити плавне його закриття і знизити руйнуючі динамічні навантаження. Пропонована сукупність ознак, що характеризує сутність винаходу, невідома з рівня техніки. Винахід пояснюється кресленням, де: Фіг.1 – загальний вигляд пропонованого клапану, Фіг.2 – розріз по А-А, Фіг.3 – вид Б, Фіг.4 – розріз по В-В. Клапан містить корпус 1, два поворотних пелюстки 2, 3; нерухому вісь 4, поворотну допоміжну пружину 5, 6; упори гумові 7, ущільнення клапана 8. Працює клапан таким способом. У вихідному положенні клапан за допомогою пелюстків, покладених на ущільнення, закритий і рідина по трубопроводу з порожнини "Г" не перетікає в порожнину "Д". При подачі насосом рідини в порожнину "Г", рідина давить на пелюстки, повертає їх до положення показаного на кресленні. Зворотний клапан відкривається і рідина з порожнини "Г" перетікає в порожнину "Д". При відключенні насоса і зняття тиску рідина в порожнині "Г", під дією зворотного тиску в порожнині "Д" і поворотних пружин пелюстки клапана повертаються на осі і по всьому периметрі притискаються до ущільнення. Клапан закривається, трубопровід з боку порожнини "Д" не може спорожнитися і надалі при включенні насосів при надходженні в порожнину "Д" рідини не буде гідроударів. Сутність заявленого винаходу не випливає явно для фа хівця з відомого рівня техніки. Сукупність ознак, що характеризують відоме рішення не забезпечує досягнення нових властивостей і тільки наявність відмітних ознак винаходу дозволяє одержати нові властивості, те хнічний результат. Пропонований винахід може бути багаторазово відтворений і використаний як зворотний клапан у гідравлічних системах.
