Зворотний клапан

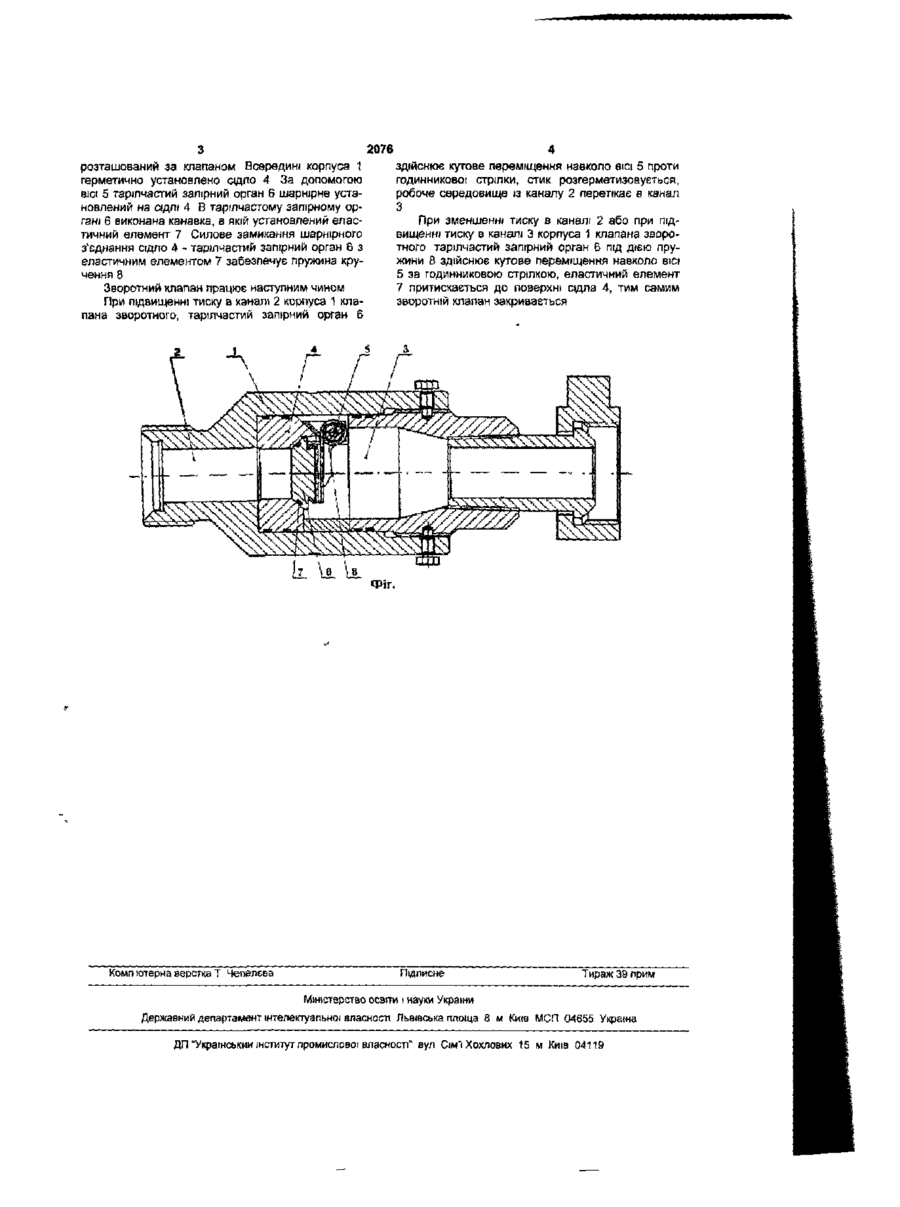

Зворотний клапан, який містить корпус із прохідним осьовим каналом, в якому на СІДЛІ з прохідним каналом розташований запірний орган, який відрізняється тим, що запірний орган виконаний тарілчастим, має можливість кутового переміщення відносно сідла і підпружинений до сідла пружиною кручення, а тарілчастому запірному органі виконана кільцева канавка, в якій розташований еластичний герметизуючий елемент. Корисна модель відноситься до нафтогазовидобувної промисловості і використовується в напірних ЛІНІЯХ насосних агрегатів для перекриття магістралі і удержання тиску при ЗМІНІ напрямку потоку робочого середовища Найбільше близьким пристроєм є зворотний клапан (Нестандартное оборудование, устройства и приспособления для предупреждения и ликвидации открытых нефтяных фонтанов Объединение «Фонтанная безопасность», Противофонтанная служба производственного объединения Укрнефть, Каталог Стр.21 , Москва, 1992г.), що мае корпус з прохідним каналом, в якому розтэ* шовано сідло з прохідним каналом, кульовий запірний орган - прототип Цей зворотний клапан не є надійним в роботі і довговічним в експлуатації по причині інтенсивного абразивного зносу ущільнюючої кромки сідла і втрати форми кулі внаслідок абразивного зносу частками робочого середовища, що протікає крізь зворотний клапан, та ремонтопридатним в експлуатації тому, що потребує спеціального обладнання для виготовлення кулі В основу корисної моделі поставлена задача удосконалення зворотного клапана, в якому за рахунок пщпружиненого до сідла тарілчастого за* пірного органа з еластичним елементом, що герметизує, який розташований в кільцевій канавці, забезпечується підвищення надійності в роботі і довговічності та ремонтопридатності в експлуатації Поставлена задача вирішується за рахунок то го, що в зворотному клапані, який містить корпус із прохідним осьовим каналом, в якому на сідлі з прохідним каналом розташований запірний орган, новим є те, що запірний орган виконаний тарілчастим, має можливість кутового переміщення відносно сідла і підпружинений до сідла пружиною кручення, а в тарілчастому запірному органі виконана кільцева канавка, в якій розташований еластичний елемент, що герметизує Наявність силового замикання з'єднання сідло - тарілчастий запірний орган з еластичним елементом зменшує вплив абразивного зносу поверхні кромки сідла, по якій відбувається ущільнення, на герметичність з'єднання Герметичність відбувається за рахунок пружного притискання виступаючої кромки еластичного елемента, що герметизує до поверхні сідла, тому частковий абразивний знос виступаючос кромки еластичного елемента й поверхні сідла не веде до втрати герметичності клапана Еластичний елемент, що герметизує, завдяки силовому замиканню запірного органа та сідла заповнює вироблені нерівності на поверхні сідла Все це значно підвищує надійність роботи t довговічність та ремонтопридатність клапана зворотного в експлуатації На фіг зображений пропонований зворотний клапан Зворотний клапан містить роз'ємний корпус 1, що має приєднувальні місця для вбудовування в напірну ЛІНІЮ від насосних агрегатів, з прохідним каналом, який умовно можна поділити на канал 2, що розташований перед клапаном, і канал 3, що 2076 здійснює кутове переміщення навколо еісі 5 проти годинникової стрілки, стик розгерметизовується, робоче середовище із каналу 2 перетікає в канал З При зменшенні тиску в каналі 2 або при підвищенні тиску в каналі 3 корпуса 1 клапана зворотного тарілчастий запірний орган 6 під дією пружини 8 здійснює кутове переміщення навколо ВІСІ 5 за годинниковою стрілкою, еластичний елемент 7 притискається до поверхні сідла 4, тим самим зворотній клапан закривається розташований за клапаном Всередині корпуса 1 герметично установлено сідло 4 За допомогою вісі 5 тарілчастий запірний орган 6 шарнірне установлений на СІДЛІ 4 В тарілчастому запірному органі 6 виконана канавка, в якій установлений еластичний елемент 7 Силове замикання шарнірного з'єднання сідло 4 - тарілчастий запірний орган 6 з еластичним елементом 7 забезпечує пружина кручення 8 Зворотний клапан працює наступним чином При підвищенні тиску в каналі 2 корпуса 1 клапана зворотного, тарілчастий запірний орган 6 Фіг. Комл ютериа верстка Т Чепелєва Підписне Тираж 39 прим Міністерство освіти t науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім'ї Хохлових 15 м Київ 04119
