Пристрій для видалення продуктів флотації

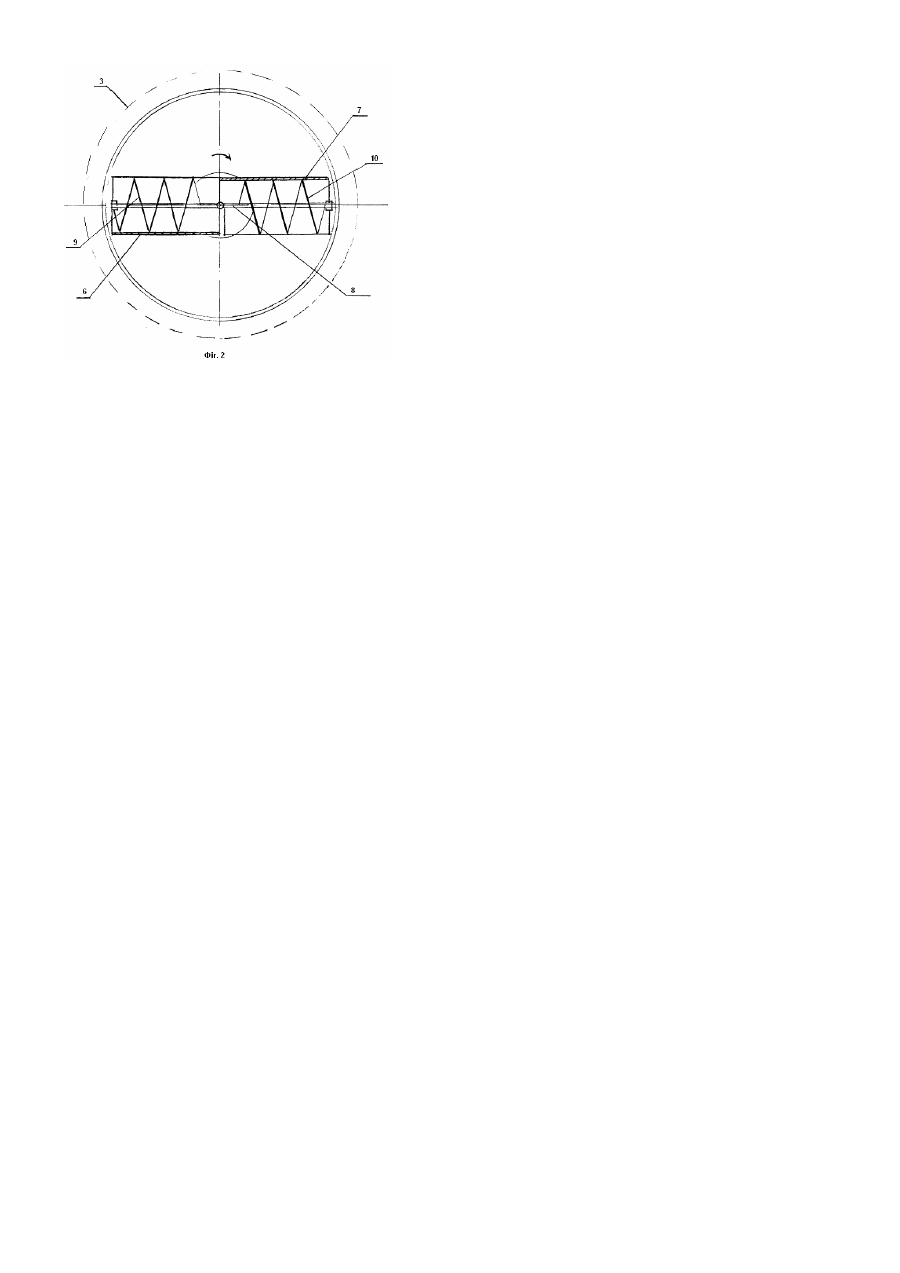

Винахід відноситься до апаратів для флотаційного освітлення сусла та очищення стічних вод на підприємствах харчової та інших галузей промисловості. Відомий пристрій для флотаційного очищення стічних вод, який містить циліндричний флотатор, установлений в ньому радіальний пінозбірний лоток, що закрито решіткою, і механізм згрібання піни, який складається з лопатей і скребків, що виконані з окремих, гнучко зв'язаних між собою, плаваючих елементів, які опоряджені гнучкими тягами різної довжини, які прикріплені до лопатей, при цьому плаваючі елементи утворюють півколо (А.с. СРСР №980845, В03 D1/14, 1981). Загальні ознаки технічного рішення, що заявляється, і відомого: циліндричний флотатор, пінозбірник і механізм згрібання піни. Однак наявність у відомому пристрої решітки, яка запобігає попаданню скребків у пінозбірний лоток, перешкоджає стіканню до нього піни і сприяє швидкому стиранню скребків. Найбільш близьким до винаходу за конструктивним виконанням є пристрій для видалення продуктів флотації, що містить флотатор прямокутного поперечного перерізу, який споряджений пінозбірними лотками і кареткою яка здійснює зворотно-поступальні рухи з двома шнековими транспортерами, що розташовані горизонтально і мають протилежне направлення навивки витків, розташовані на спільному приводному валу між пінозбірними лотками та поміщені всередині двох жолобів, які встановлені з можливістю повороту таким чином, що їхні кінці в моменти реверсу каретки поперемінно опускаються в продукт, що обробляється, і піднімаються над його поверхнею (заявка Японії №61-59193. С02 F1/14, опубл. 1985). Загальні ознаки пристрою, що заявляється, і відомого: флотатор, пінозбірник (лоток) і механізм для згрібання в нього піни (каретка), який складається з двох горизонтальних жолобів, в котрих встановлені по спільному приводному валу два шнекових транспортера з протилежним направленням навивки витків. Недоліком відомого пристрою є громіздкість і складність конструкції, а також значне споживання електроенергії внаслідок великих, часто повторюючихся, пускових токів у моменти реверсу приводу каретки. В основу винаходу поставлено завдання вдосконалити механізм згрібання піни в пінозбірник, шляхом заміни зворотно-поступального руху жолобів на обертальне, що дозволить значно спростити конструкцію пристрою, знизити споживання електроенергії. Для цього в пристрій для видалення продуктів флотації, який містить флотатор, пінозбірник і механізм для згрібання в нього піни, який включає два горизонтальних жолоба, в яких установлені на спільному приводному валу два шнекових транспортера з протилежним направленням навивки витків, згідно винаходу, флотатор виконано циліндричним і встановлено вертикально, жолоби розміщені по різні боки відносно осі флотатора й встановлені з можливістю обертання навколо неї, а їх відкриті частини повернені в бік обертання жолобів. Така конструкція механізму для згрібання піни в пінозбірник забезпечує. простоту його будови, зменшення габаритних розмірів з огляду на відсутність каретки з направляючими і складного механізму перетворення обертального руху вала електродвигуна в зворотньо-поступальний рух каретки. Крім того, обертальний рух жолобів не потребує частих переключень приводу, що забезпечує підвищення надійності пускової апаратури і зниження споживаємої електроенергії за рахунок вилучення пускових, часто повторюючихся, токів. На фіг.1 і 2 схематично зображено пропонований пристрій для видалення продуктів флотації в двох проекціях. Пристрій складається з циліндричного Флотатора 1, який установлений вертикально, пінозбіркика у вигляді дійки 2 або кільцевого лотка 3, який установлено по периферії флотатора 1, як зображено на кресленні пунктирними лініями, та механізму для згрібання піни у пінозбірник, що окладається з двох жолобів 6, 7, які встановлені горизонтально у верхній частині флотатора 1 на валу 4 мотора-редуктора 5, в яких установлені на спільному приводному валу 8 два шнекових транспортера, 9, 10, з протилежним направленням навивки витків. Вали 4 і 8 зв'язані між собою за допомогою конічної зубчастої пари 11. Жолоби 6, 7 розміщені по різні боки відносно осі флотатора 1. Відкриті частини жолобів повернені в бік їх обертання. Пристрій для видалення продуктів флотації працює таким чином. При вмиканні мотора-редуктора 5 жолоби б, 7 набувають обертального руху. Одночасно через конічну пару 11 обертається вал 8. Жолоби 6, 7, обертаючись навколо осі флотатора, згрібають відфлотовані тверді частинки у вигляді піни, які спливають на поверхню обробляємого продукту і підхоплюються шнековими транспортерами 9, 10 та направляються в пінозбірник 2 (або 3), звідки вони через відвідний патрубок (на кресленні не показано) направляються на подальшу обробку.
