Спосіб облаштування стаціонарної бази для зварювання труб у трубні секції

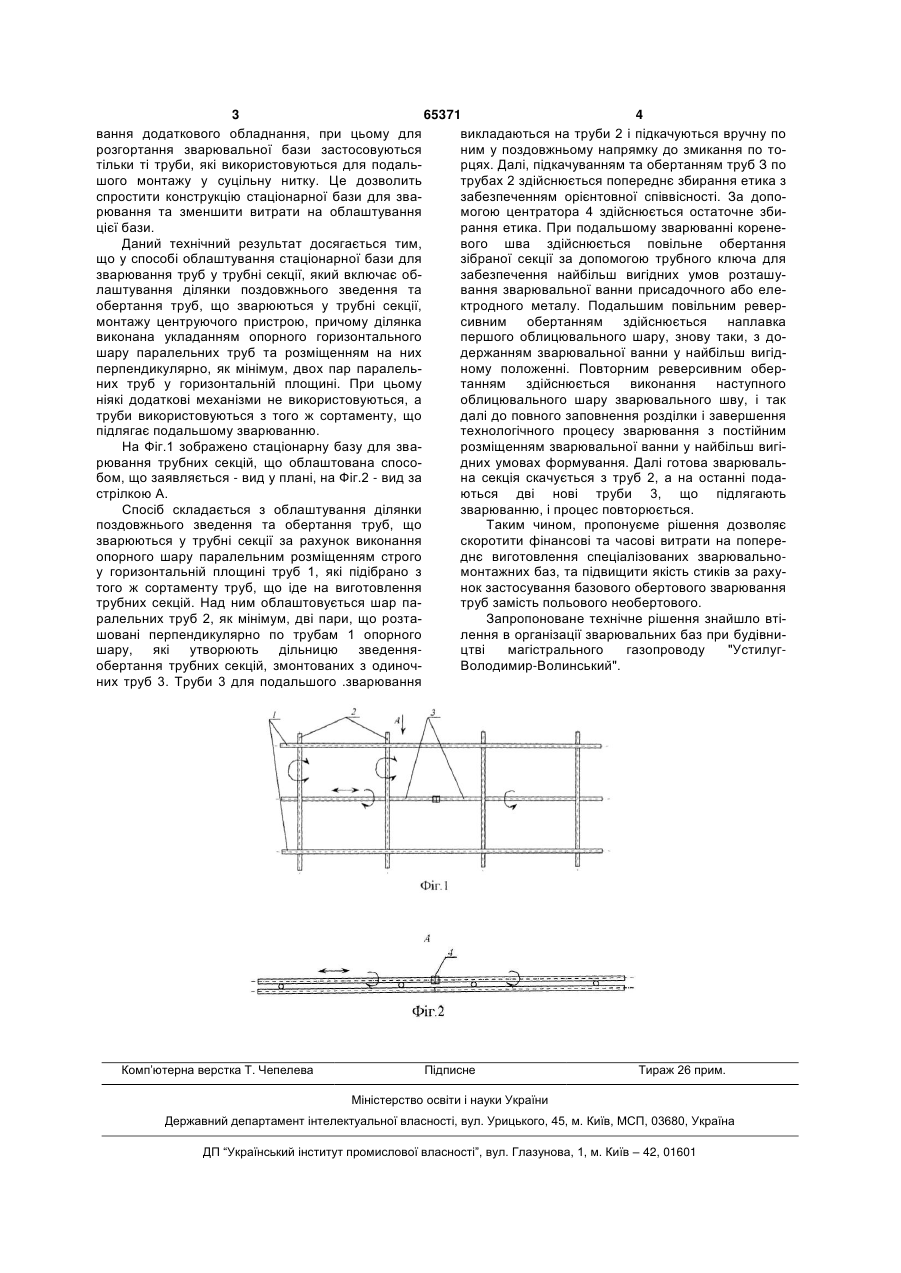

Спосіб облаштування стаціонарної бази для зварювання труб у трубні секції, який включає облаштування ділянки поздовжнього зведення та обертання труб, що зварюються у трубні секції, монтажу центруючого пристрою, який відрізняється тим, що ділянку поздовжнього зведення та обертання труб, що зварюються у трубні секції, монтажу центруючого пристрою виконують укладанням опорного горизонтального шару паралельних труб та розміщенням на них перпендикулярно, як мінімум, двох пар паралельних труб у горизонтальній площині, причому труби використовують із сортаменту, що підлягає зварюванню. (19) (21) 2003076850 (22) 21.07.2003 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Іткін Олександр Феліксович, Дьомін Юрій Миколайович, Пачес Людмила Миколаївна, Ротачов Юрій Васильович, Прима Станіслав Костянтинович, Савула Степан Федорович, Гривнак Олег Іванович, Банахевич Юрій Володимирович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ПРОМИСЛОВО-ВИРОБНИЧИЙ ІНСТИТУТ ЗВАРЮВАЛЬНО-ІЗОЛЯЦІЙНИХ ТЕХНОЛОГІЙ ПРИ БУДІВНИЦТВІ ТРУБОПРОВОДІВ ПВІ ЗІТ "НАФТОГАЗБУДІЗОЛЯЦІЯ" 3 65371 4 вання додаткового обладнання, при цьому для викладаються на труби 2 і підкачуються вручну по розгортання зварювальної бази застосовуються ним у поздовжньому напрямку до змикання по тотільки ті труби, які використовуються для подальрцях. Далі, підкачуванням та обертанням труб З по шого монтажу у суцільну нитку. Це дозволить трубах 2 здійснюється попереднє збирання етика з спростити конструкцію стаціонарної бази для звазабезпеченням орієнтовної співвісності. За допорювання та зменшити витрати на облаштування могою центратора 4 здійснюється остаточне збицієї бази. рання етика. При подальшому зварюванні коренеДаний технічний результат досягається тим, вого шва здійснюється повільне обертання що у способі облаштування стаціонарної бази для зібраної секції за допомогою трубного ключа для зварювання труб у трубні секції, який включає обзабезпечення найбільш вигідних умов розташулаштування ділянки поздовжнього зведення та вання зварювальної ванни присадочного або елеобертання труб, що зварюються у трубні секції, ктродного металу. Подальшим повільним ревермонтажу центруючого пристрою, причому ділянка сивним обертанням здійснюється наплавка виконана укладанням опорного горизонтального першого облицювального шару, знову таки, з дошару паралельних труб та розміщенням на них держанням зварювальної ванни у найбільш вигідперпендикулярно, як мінімум, двох пар паралельному положенні. Повторним реверсивним оберних труб у горизонтальній площині. При цьому танням здійснюється виконання наступного ніякі додаткові механізми не використовуються, а облицювального шару зварювального шву, і так труби використовуються з того ж сортаменту, що далі до повного заповнення розділки і завершення підлягає подальшому зварюванню. технологічного процесу зварювання з постійним На Фіг.1 зображено стаціонарну базу для зварозміщенням зварювальної ванни у найбільш вигірювання трубних секцій, що облаштована спосодних умовах формування. Далі готова зварювальбом, що заявляється - вид у плані, на Фіг.2 - вид за на секція скачується з труб 2, а на останні подастрілкою А. ються дві нові труби 3, що підлягають Спосіб складається з облаштування ділянки зварюванню, і процес повторюється. поздовжнього зведення та обертання труб, що Таким чином, пропонуєме рішення дозволяє зварюються у трубні секції за рахунок виконання скоротити фінансові та часові витрати на попереопорного шару паралельним розміщенням строго днє виготовлення спеціалізованих зварювальноу горизонтальній площині труб 1, які підібрано з монтажних баз, та підвищити якість стиків за рахутого ж сортаменту труб, що іде на виготовлення нок застосування базового обертового зварювання трубних секцій. Над ним облаштовується шар патруб замість польового необертового. ралельних труб 2, як мінімум, дві пари, що розтаЗапропоноване технічне рішення знайшло втішовані перпендикулярно по трубам 1 опорного лення в організації зварювальних баз при будівнишару, які утворюють дільницю зведенняцтві магістрального газопроводу "Устилугобертання трубних секцій, змонтованих з одиночВолодимир-Волинський". них труб 3. Труби 3 для подальшого .зварювання Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
