Циліндровий механізм замка

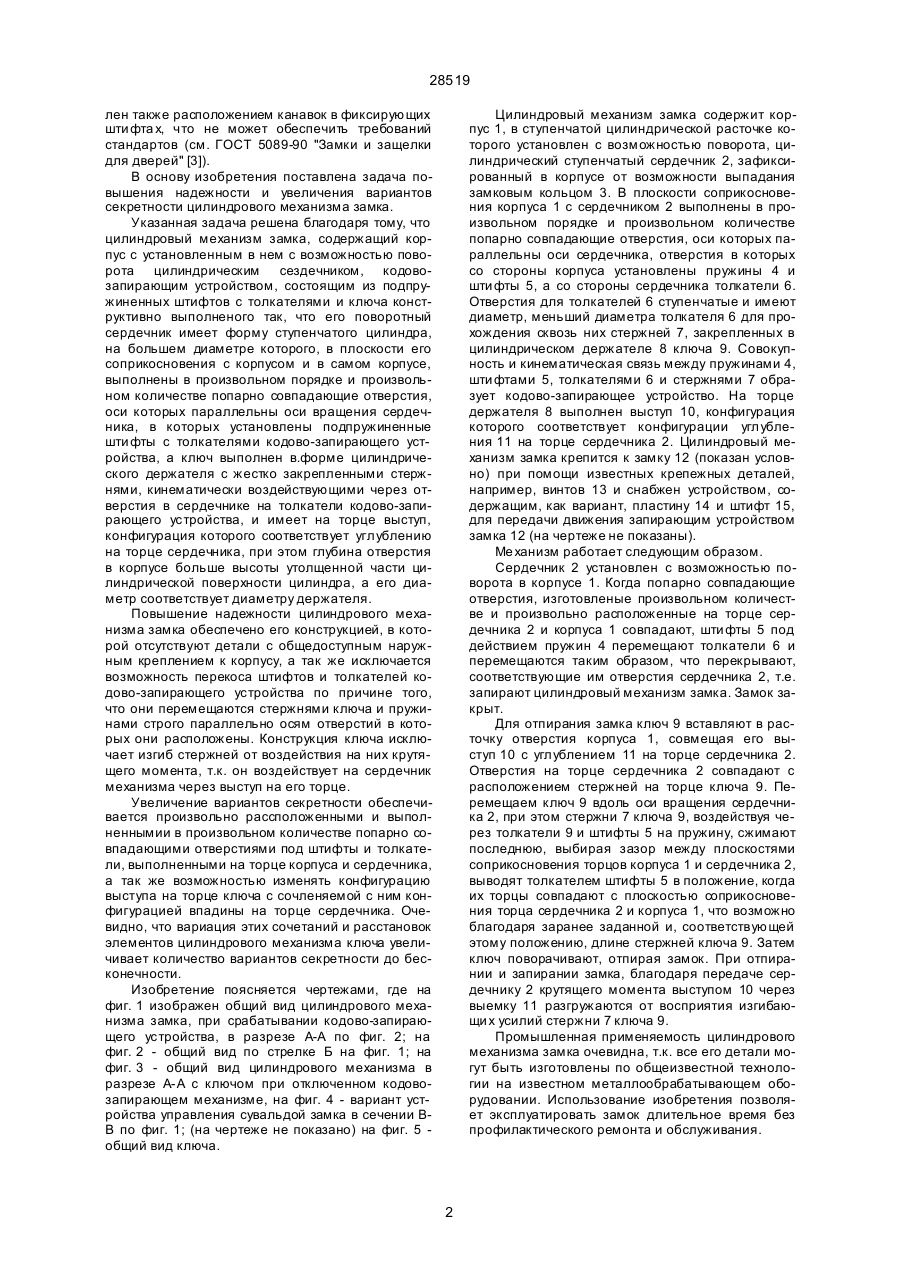

Цилиндровый механизм замка, содержащий корпус с установленным в нем с возможностью поворота цилиндрическим сердечником, кодовозапирающее устройство, содержащее подпружиненные штифты с толкателями и ключ, отличающийся тем, что сердечник выполнен в виде сту 28519 лен также расположением канавок в фиксирующих шти фта х, что не может обеспечить требований стандартов (см. ГОСТ 5089-90 "Замки и защелки для дверей" [3]). В основу изобретения поставлена задача повышения надежности и увеличения вариантов секретности цилиндрового механизма замка. Указанная задача решена благодаря тому, что цилиндровый механизм замка, содержащий корпус с установленным в нем с возможностью поворота цилиндрическим сездечником, кодовозапирающим устройством, состоящим из подпружиненных штифтов с толкателями и ключа конструктивно выполненого так, что его поворотный сердечник имеет форму ступенчатого цилиндра, на большем диаметре которого, в плоскости его соприкосновения с корпусом и в самом корпусе, выполнены в произвольном порядке и произвольном количестве попарно совпадающие отверстия, оси которых параллельны оси вращения сердечника, в которых установлены подпружиненные шти фты с толкателями кодово-запирающего устройства, а ключ выполнен в.форме цилиндрического держателя с жестко закрепленными стержнями, кинематически воздействующими через отверстия в сердечнике на толкатели кодово-запирающего устройства, и имеет на торце выступ, конфигурация которого соответствует углублению на торце сердечника, при этом глубина отверстия в корпусе больше высоты утолщенной части цилиндрической поверхности цилиндра, а его диаметр соответствует диаметру держателя. Повышение надежности цилиндрового механизма замка обеспечено его конструкцией, в которой отсутствуют детали с общедоступным наружным креплением к корпусу, а так же исключается возможность перекоса штифтов и толкателей кодово-запирающего устройства по причине того, что они перемещаются стержнями ключа и пружинами строго параллельно осям отверстий в которых они расположены. Конструкция ключа исключает изгиб стержней от воздействия на них крутящего момента, т.к. он воздействует на сердечник механизма через выступ на его торце. Увеличение вариантов секретности обеспечивается произвольно рассположенными и выполненнымии в произвольном количестве попарно совпадающими отверстиями под штифты и толкатели, выполненными на торце корпуса и сердечника, а так же возможностью изменять конфигурацию выступа на торце ключа с сочленяемой с ним конфигурацией впадины на торце сердечника. Очевидно, что вариация этих сочетаний и расстановок элементов цилиндрового механизма ключа увеличивает количество вариантов секретности до бесконечности. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид цилиндрового механизма замка, при срабатывании кодово-запирающего устройства, в разрезе А-А по фиг. 2; на фиг. 2 - общий вид по стрелке Б на фиг. 1; на фиг. 3 - общий вид цилиндрового механизма в разрезе А-А с ключом при отключенном кодовозапирающем механизме, на фиг. 4 - вариант устройства управления сувальдой замка в сечении BВ по фиг. 1; (на чертеже не показано) на фиг. 5 общий вид ключа. Цилиндровый механизм замка содержит корпус 1, в ступенчатой цилиндрической расточке которого установлен с возможностью поворота, цилиндрический ступенчатый сердечник 2, зафиксированный в корпусе от возможности выпадания замковым кольцом 3. В плоскости соприкосновения корпуса 1 с сердечником 2 выполнены в произвольном порядке и произвольном количестве попарно совпадающие отверстия, оси которых параллельны оси сердечника, отверстия в которых со стороны корпуса установлены пружины 4 и шти фты 5, а со стороны сердечника толкатели 6. Отверстия для толкателей 6 ступенчатые и имеют диаметр, меньший диаметра толкателя 6 для прохождения сквозь них стержней 7, закрепленных в цилиндрическом держателе 8 ключа 9. Совокупность и кинематическая связь между пружинами 4, шти фтами 5, толкателями 6 и стержнями 7 образует кодово-запирающее устройство. На торце держателя 8 выполнен выступ 10, конфигурация которого соответствует конфигурации углубления 11 на торце сердечника 2. Цилиндровый механизм замка крепится к замку 12 (показан условно) при помощи известных крепежных деталей, например, винтов 13 и снабжен устройством, содержащим, как вариант, пластину 14 и штифт 15, для передачи движения запирающим устройством замка 12 (на чертеже не показаны). Ме ханизм работает следующим образом. Сердечник 2 установлен с возможностью поворота в корпусе 1. Когда попарно совпадающие отверстия, изготовленые произвольном количестве и произвольно расположенные на торце сердечника 2 и корпуca 1 совпадают, шти фты 5 под действием пружин 4 перемещают толкатели 6 и перемещаются таким образом, что перекрывают, соответствующие им отверстия сердечника 2, т.е. запирают цилиндровый механизм замка. Замок закрыт. Для отпирания замка ключ 9 вставляют в расточку отверстия корпуса 1, совмещая его выступ 10 с углублением 11 на торце сердечника 2. Отверстия на торце сердечника 2 совпадают с расположением стержней на торце ключа 9. Перемещаем ключ 9 вдоль оси вращения сердечника 2, при этом стержни 7 ключа 9, воздействуя через толкатели 9 и штифты 5 на пружину, сжимают последнюю, выбирая зазор между плоскостями соприкосновения торцов корпуса 1 и сердечника 2, выводят толкателем штифты 5 в положение, когда их торцы совпадают с плоскостью соприкосновения торца сердечника 2 и корпуса 1, что возможно благодаря заранее заданной и, соответствующей этому положению, длине стержней ключа 9. Затем ключ поворачивают, отпирая замок. При отпирании и запирании замка, благодаря передаче сердечнику 2 крутящего момента выступом 10 через выемку 11 разгружаются от восприятия изгибающи х усилий стержни 7 ключа 9. Промышленная применяемость цилиндрового механизма замка очевидна, т.к. все его детали могут быть изготовлены по общеизвестной технологии на известном металлообрабатывающем оборудовании. Использование изобретения позволяет эксплуатировать замок длительное время без профилактического ремонта и обслуживания. 2 28519 Источники информации 1. "Цилиндровый механизм замка". Авт. св. СССР № 802488, кл. МКИ E05B27/08 (аналог). 2. "Цилиндровый механизм замка". Патент России № 2045650, кл. МПК Е05В27/08 (прототип). 3. "Замки и защелкжжи дверей", ГОСТ 5089-90. Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 3 28519 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
