Електроогорожа для худоби
Номер патенту: 70462
Опубліковано: 15.10.2004
Автори: Бондар Олександр Леонідович, Євдокимов Герольд Олександрович, Парієв Андрій Олександрович, Сухоруков Василь Васильович
Формула / Реферат

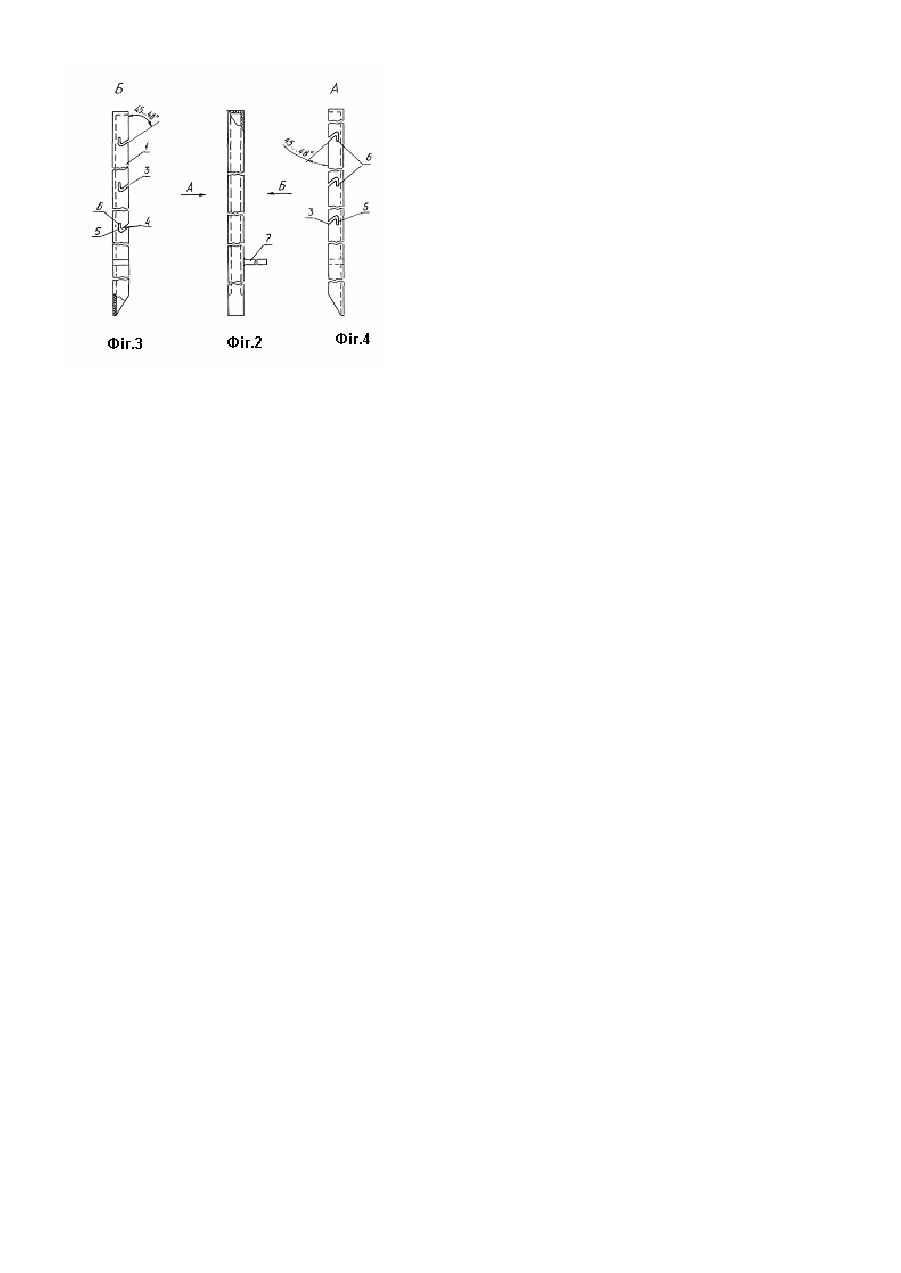

Електроогорожа для худоби, що містить контур з струмонесучим дротом, закріпленим на опорних стійках з боковими поверхнями іутримувачами, яка відрізняється тим, що утримувачі виконані у вигляді фігурних пазів, розташованих на бокових поверхнях стійки, вхідна частина пазів розміщена під кутом 45-48° до ребра бокової поверхні, а ширина пазів виконана більшою на ¼ діаметра струмонесучого дроту, при цьому вершини пазів розташовані на протилежних бокових поверхнях стійки і направлені в протилежні боки.
Текст
Винахід відноситься до переносних електричних огорож, які застосовуються в сільському господарстві для випасу тварин. Відома електрична огорожа, яка має дріт, закріплений на утримувачах-ізоляторах встановлених на стійках, які розміщені по периметру пасовища. Дріт на утримувачах-ізоляторах закріплюють за допомогою замка, у вигляді металевої пластини з відігнутими краями пластини і стопорного кільця надітого на ізолятор (Ac. CPCP №195768, А01К3/00, бюл. №10, 1967). Недоліком даної електричної огорожі є те, що закріплення дроту на ізоляторах пов'язано з великою кількістю ручних операцій та значними витратами часу. За прототип прийнятий пристрій електричної огорожі у вигляді струмонесучого контуру, який має виготовлену з армованої пластмаси прямокутну стійку з двома широкими та двома вузькими сторонами. На стійці, методом інжекційного пресування закріплені пластмасова основа та ізоляційні утримувачі, які утримують дріт, (патент США №4470579, А01К3/00, опб. 09.11 1984р.). Недоліками даного пристрою є складність у конструкції, ненадійність в експлуатації із-за можливості порушень кріплень утримувачів на стійці. В основу винаходу поставлена задача створення більш удосконаленої електроогорожі, в якій, за рахунок спрощення конструкції стійок та утримувачів для закріплення струмонесучого дроту на стійках значно зменшуються витрати ручної праці і часу при проведенні монтажу дроту на стійках, водночас підвищується експлуатаційна надійність устаткування при більш простій технології його виготовлення. Поставлена задача досягається тим, що електроогорожа для худоби містить контур з струмонесучим дротом, закріпленим на опорних стійках з боковими поверхнями і утримувачами. Утримувачі виконані у вигляді фігурни х пазів, розташованих на бокових поверхнях стійки, вхідна частина пазів розміщена під кутом 45-48° до ребра бокової поверхні, а ширина пазів виконана більшою на 1/4 діаметра струмонесучого дроту, причому вершини пазів розташовані на протилежних бокових поверхнях стійки і направлені в протилежні боки. Виконання фігурних пазів утримувача ва вході під кутом 45-48° та по ширині більше на 1/4 діаметра струмонесучого дроту з розташуванням на одному боці вершинами уверх, а на другому - вниз, забезпечується більш надійне кріплення дроту на утримувачах стійок, чим значно спрощується конструкція і навіска дроту на стійках, а також завдяки чому скорочуються витрати часу на монтажні роботи електроогорожі, забезпечується надійність роботи. Розміщення вхідної частини пазів під кутом до ребра бокової поверхні меншим ніж 45-48°, а виконання їх ширини меншою ніж на 1/4 діаметра струмонесучого дроту приводить до невходження дроту в пази і послідуючого закріплення в пазах удержувача, а при більших значеннях цих показників спостерігається досить вільне розташування дроту в пазах і ненадійне його закріплення. Суть винаходу пояснюється рисунком, де на фіг.1 представлена загальна схема електроогорожі з опорними стійками 1 та струмонесучим дротом 2, а на фіг.2-4 вид на стійки 1. На бокових поверхнях стійок 1 з струмонесучим дротом 2 розміщені утримувачі з фігурними пазами 3, до яких входить вхідна 4 та закріпляюча частина 5 з вершинами 6, в нижній частині стійок розміщені педалі 7. Монтаж пристрою відбувається таким чином. Оператор, утримуючи кожну стійку 1 вертикально, з зусиллям на педаль 7 заглиблює її у землю. Після встановлення стійок 1 по контуру дільниці пасовища на стійках 1 закріплюється струмонесучий дріт 2 шляхом введення його з натягом у вхідну частину 4 фігурного пазу утримувача 3, після чого проводиться довільне його самозакріплення у вершині паза 6, за рахунок відносного зміщення фігурних пазів утримувачів 3 суміжних стійок 1. Таким чином операції навішення струмонесучого дроту 2 на стійках 1 повторюються по всьому контуру електроогорожі. Технологічний процес випасання худоби за допомогою електроогорожі заключається в слідую чому: після закріплення струмонесучого дроту 2 до контуру підключається генератор імпульсів і подається напруга. В процесі пастьби худоба торкається струмонесучого дроту 2 електроогорожі, отримує електричний удар струмом і у неї виробляється умовний рефлекс боязні струмонесучого дроту 2 огорожі. Надалі худоба спокійно пасеться і обходить електроогорожу. Після закінчення пастьби, проводять демонтування електроогорожі, яке виконується в зворотній послідовності.
