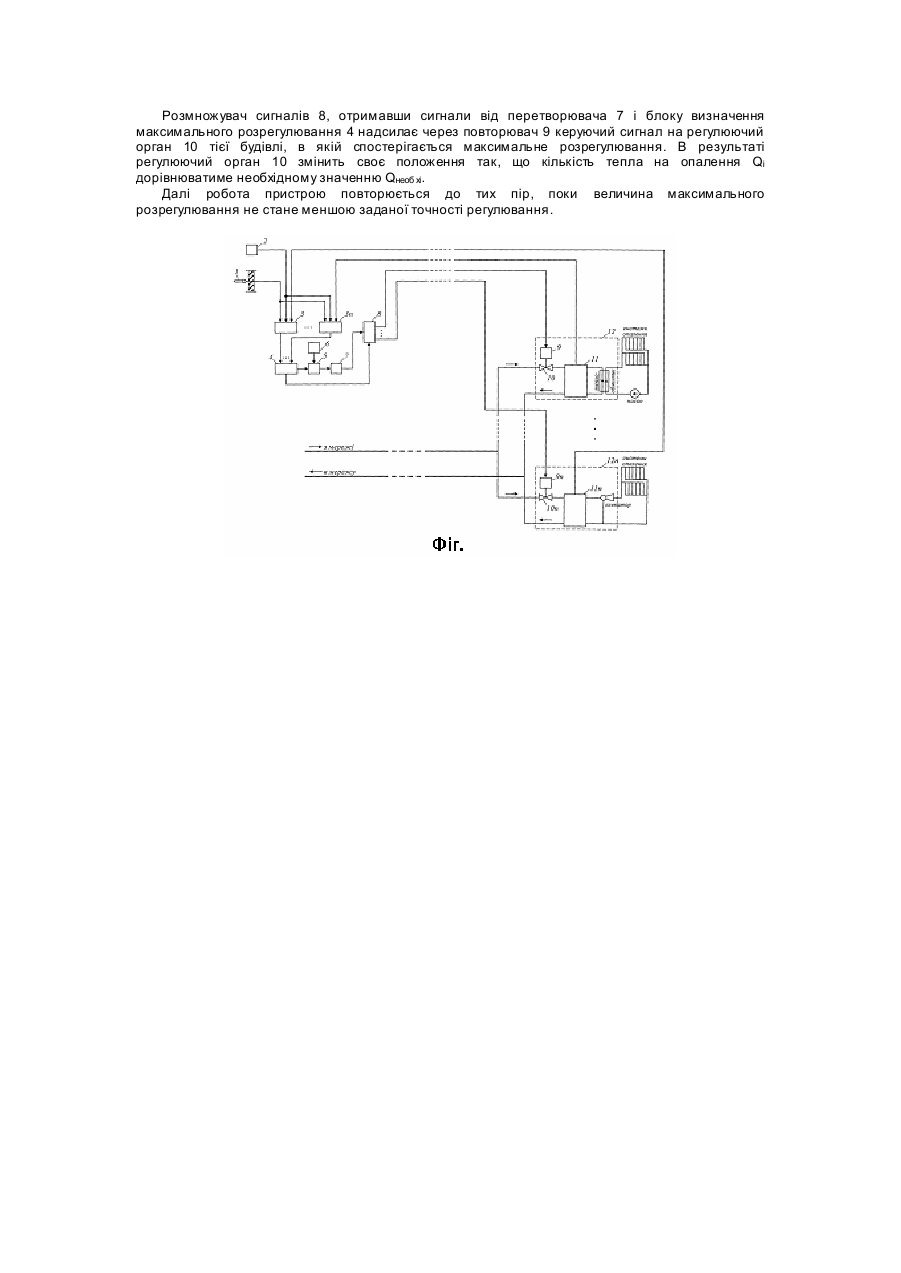

Пристрій для регулювання розподілу тепла між групою будівель

Пристрій відноситься до техніки централізованого теплопостачання, зокрема до автоматичного регулювання теплопостачання житлових будівель, і призначений для автоматичного регулювання розподілу тепла на опалення групи будівель. Відомий пристрій для регулювання витрат тепла (Чистович С.А. Автоматическое регулирование расхода тепла в системах теплоснабжения и отопления. - Л.: Стройиздат, 1975. С.99), що містить датчик температури зовнішнього повітря (метеорологічних умов), датчики температури води, датчик витрати теплоносія, регулятор витрати теплоносія та регулятор витрати тепла, вузли приєднання систем опалення будівель. Недоліком цього пристрою є невисока точність розподілу тепла між системами опалення будівель внаслідок того, що регулювання здійснюється по всій групі будівель в цілому. Найбільш близьким до пристрою, що заявляється, є регулятор системи опалення будівель (Авторское свидетельство СССР №648798, кл. F24D3/00, кл. G05D23/19, 1979). Регулятор містить датчики метеоумов і температури, програмний блок, командний апарат, вузли приєднання систем опалення будівель з регулюючими органами, повторювачі сигналів і розмножувачі сигналів, входи яких з'єднані з виходом командного апарату, ви ходи розмножувачів підключені до входів відповідних повторювачів сигналів, виходи яких з'єднані з входами відповідних регулюючих органів, причому датчик температури встановлений на загальному зворотному тр убопроводі системи опалення будівель. Недоліком цього пристрою, як і попереднього, є невисока точність розподілу тепла між будівлями внаслідок того, що регулювання здійснюється по відхиленню температури в загальному для всіх будівель зворотному трубопроводі. В основу винаходу поставлено задачу створення пристрою для регулювання розподілу тепла між групою будівель, в якому за рахунок введення додаткових елементів досягається підвищення точності розподілу тепла, що призводить до покращення ефективності функціонування системи централізованого теплопостачання. Поставлена задача досягається тим, що в регулятор системи опалення будівель, що містить датчик метеоумов, програмний блок, вузли приєднання систем опалення будівель з регулюючими органами, повторювачі сигналів і розмножувач сигналів, додатково введені теплолічильники, які встановлені у вузлах приєднання систем опалення будівель, блоки обчислення величини розрегулювання, блок визначення максимального розрегулювання, блок порівняння, задатчик точності регулювання, перетворювач, причому виходи теплолічильників з'єднані з третіми входами відповідних блоків обчислення величини розрегулювання, другі входи яких з'єднані з виходом програмного блоку, а перші входи з'єднані з виходом датчика метеоумов, виходи блоків визначення величини розрегулювання з'єднані з відповідними входами блоку визначення максимального розрегулювання, перший вихід якого з'єднаний з першим входом блоку порівняння, а другий вихід з'єднаний з другим входом розмножувача сигналів, вихід задатчика точності регулювання з'єднаний з другим входом блоку порівняння, вихід якого з'єднаний із входом перетворювача, вихід якого з'єднаний з першим входом розмножувача сигналів, виходи якого з'єднані з входами відповідних повторювачів сигналів, виходи яких з'єднані з входами відповідних регулюючи х органів. На кресленні представлено структурну схему пристрою для регулювання розподілу тепла між групою буді вель. Пристрій містить датчик метеоумов 1, програмний блок 2, блоки обчислення величини розрегулювання 3-3n, блок визначення максимального розрегулювання 4, блок порівняння 5, задатчик точності регулювання 6, перетворювач 7, розмножувач сигналів 8, вузли приєднання будівель 12-12n, в яких встановлені повторювачі сигналів 9-9n, регулюючі органи 10-10n, теплолічильники 11-11n. Виходи теплолічильників 11-11n з'єднані з третіми входами відповідних блоків обчислення величини розрегулювання 3-3n, другі входи яких з'єднані з виходом програмного блоку 2, а перші входи з'єднані з виходом датчика метеоумов 1, виходи блоків визначення величини розрегулювання 3-3n з'єднані з відповідними входами блоку визначення максимального розрегулювання 4, перший вихід якого з'єднаний з першим входом блоку порівняння 5, а другий вихід з'єднаний з другим входом розмножувача сигналів 8, вихід задатчика точності регулювання 6 з'єднаний з другим входом блоку порівняння 5, вихід якого з'єднаний із входом перетворювача 7, вихід якого з'єднаний з першим входом розмножувача сигналів 8, виходи якого з'єднані з входами відповідних повторювачів сигналів 9-9n, виходи яких з'єднані з входами відповідних регулюючи х органів 10-10n. Пристрій для регулювання розподілу тепла між групою будівель працює наступним чином. Теплолічильники 11-11n, встановлені у вузлах приєднання будівель 12-12n, з заданою періодичністю генерують вихідний сигнал, пропорційний миттєвим витратам тепла на опалення Qi. Блоки визначення величини розрегулювання 3-3n на основі сигналів, що надходять від теплолічильників 11-11n, датчика метеоумов 1 і програмного блоку 2 визначають відношення поточних витрат тепла і необхідних витрат тепла Q/Qнеоб хі і надсилають сигнали на відповідні входи блоку визначення максимального розрегулювання 4, який визначає максимальну з величин |1-Qі/Qнеоб хі|, і номер будівлі, в якій спостерігається максимальне розрегулювання. Якщо значення |1-Qі/Qнеоб хі| виявиться більшим заданої точності регулювання, яка фіксується задатчиком 6, то блок порівняння 5 надсилає сигнал на вхід перетворювача 7, який генерує сигнал, пропорційний величині Qі/Qнеоб хі. Розмножувач сигналів 8, отримавши сигнали від перетворювача 7 і блоку визначення максимального розрегулювання 4 надсилає через повторювач 9 керуючий сигнал на регулюючий орган 10 тієї будівлі, в якій спостерігається максимальне розрегулювання. В результаті регулюючий орган 10 змінить своє положення так, що кількість тепла на опалення Qі дорівнюватиме необхідному значенню Qнеоб хі. Далі робота пристрою повторюється до тих пір, поки величина максимального розрегулювання не стане меншою заданої точності регулювання.
