Газовий пальник

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 70931

Опубліковано: 15.11.2004

Автори: Осика Богдан Володимирович, Литвин Зіновій Васильович

Завантажити PDF файл.

Формула / Реферат

Газовий пальник, який містить підвідний патрубок, сопловий наконечник, змішувач і стабілізатор горіння у вигляді порожнистої циліндричної насадки, який відрізняється тим, що він додатково містить інжекційну камеру, виконану у вигляді тонкостінного порожнистого циліндра, один торець якого по всій площині закритий диском, в якому концентрично закріплений сопловий наконечник, змішувач жорстко прикріплено до інжекційної камери за радіальним напрямком принаймні одним ребром, а підвідний патрубок, отвір соплового наконечника, інжекційна камера, змішувач і стабілізатор горіння виконані співвісно, причому внутрішні діаметри отвору соплового наконечника, інжекційної камери, змішувача і стабілізатора горіння знаходяться у співвідношенні 1:(45-65):(15-25):(45-65) відповідно, а довжини інжекційної камери, змішувача і стабілізатора горіння відносяться між собою як 1:(1,5-5):(1-1,5) відповідно.

Текст

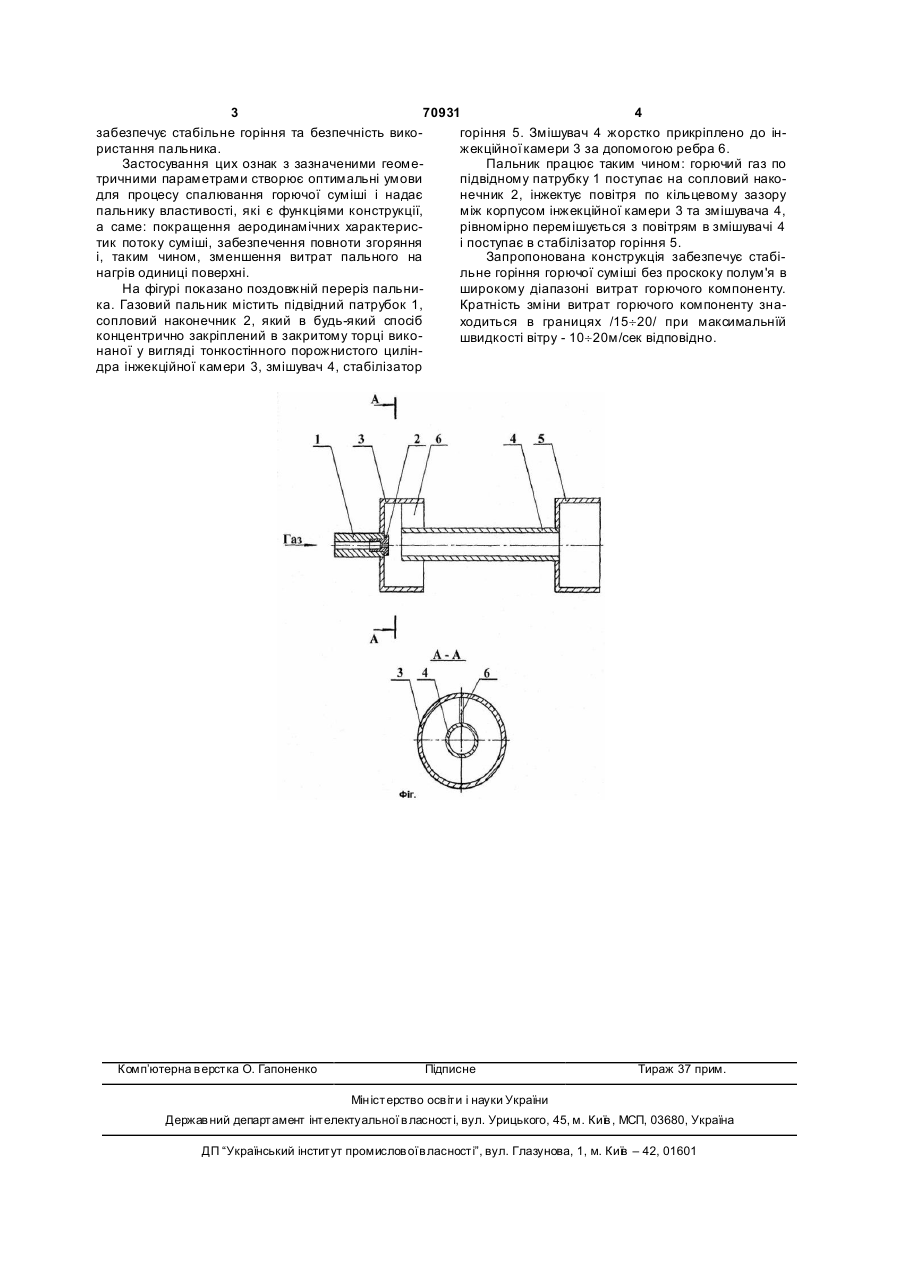

Газовий пальник, який містить підвідний патрубок, сопловий наконечник, змішувач і стабілізатор горіння у вигляді порожнистої циліндричної насадки, який відрізняється тим, що він додатко 3 70931 4 забезпечує стабільне горіння та безпечність викогоріння 5. Змішувач 4 жорстко прикріплено до інристання пальника. жекційної камери 3 за допомогою ребра 6. Застосування цих ознак з зазначеними геомеПальник працює таким чином: горючий газ по тричними параметрами створює оптимальні умови підвідному патрубку 1 поступає на сопловий накодля процесу спалювання горючої суміші і надає нечник 2, інжектує повітря по кільцевому зазору пальнику властивості, які є функціями конструкції, між корпусом інжекційної камери 3 та змішувача 4, а саме: покращення аеродинамічних характерисрівномірно перемішується з повітрям в змішувачі 4 тик потоку суміші, забезпечення повноти згоряння і поступає в стабілізатор горіння 5. і, таким чином, зменшення витрат пального на Запропонована конструкція забезпечує стабінагрів одиниці поверхні. льне горіння горючої суміші без проскоку полум'я в На фігурі показано поздовжній переріз пальниширокому діапазоні витрат горючого компоненту. ка. Газовий пальник містить підвідний патрубок 1, Кратність зміни витрат горючого компоненту знасопловий наконечник 2, який в будь-який спосіб ходиться в границях /15¸20/ при максимальнїй концентрично закріплений в закритому торці викошвидкості вітру - 10¸20м/сек відповідно. наної у вигляді тонкостінного порожнистого циліндра інжекційної камери 3, змішувач 4, стабілізатор Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas burner

Автори англійською

Оsука Bohdan Volodymyrovych

Назва патенту російською

Газовая горелка

Автори російською

Осыка Богдан Владимирович

МПК / Мітки

МПК: F23D 14/46

Мітки: пальник, газовий

Код посилання

<a href="https://ua.patents.su/2-70931-gazovijj-palnik.html" target="_blank" rel="follow" title="База патентів України">Газовий пальник</a>
