Установка силової бакелізації

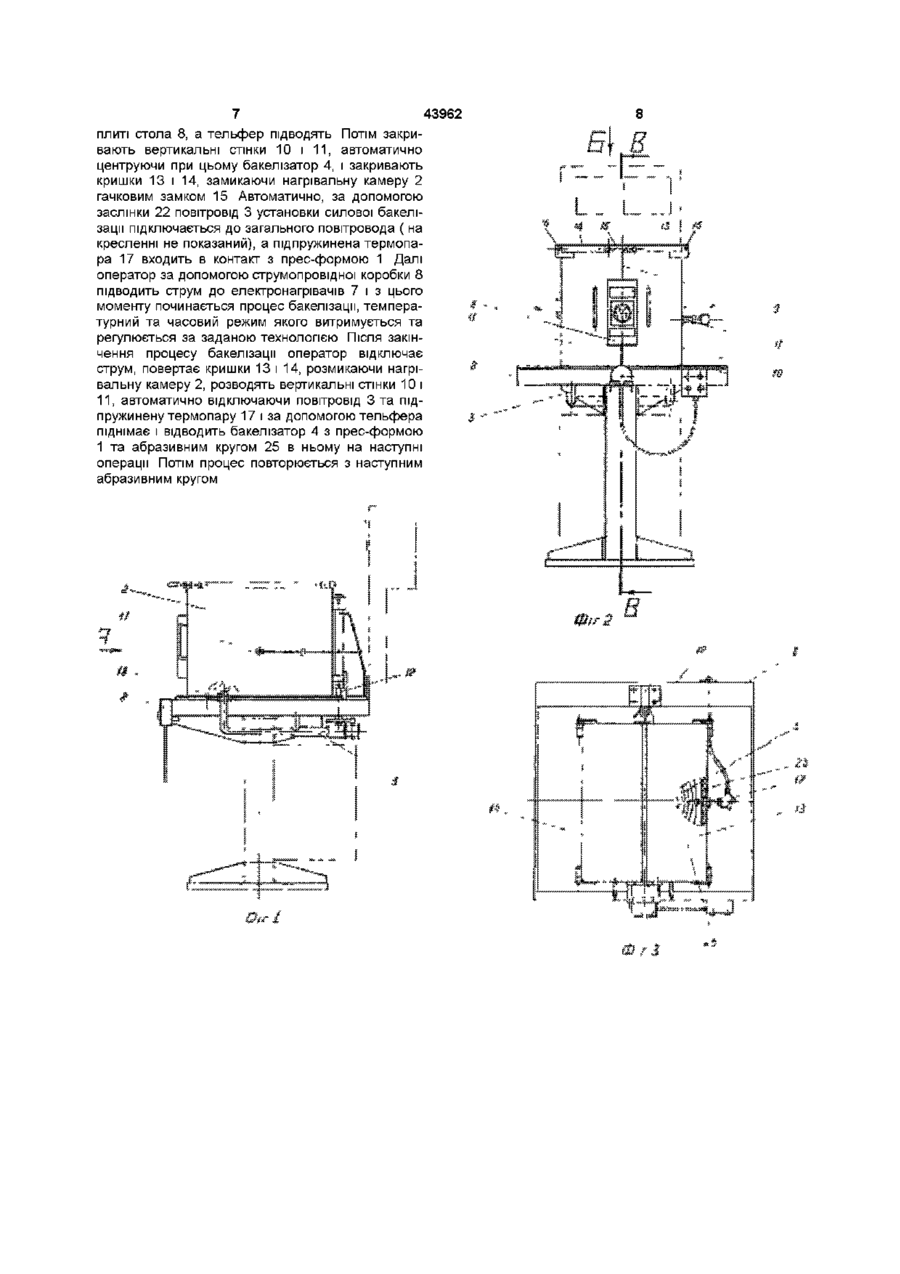

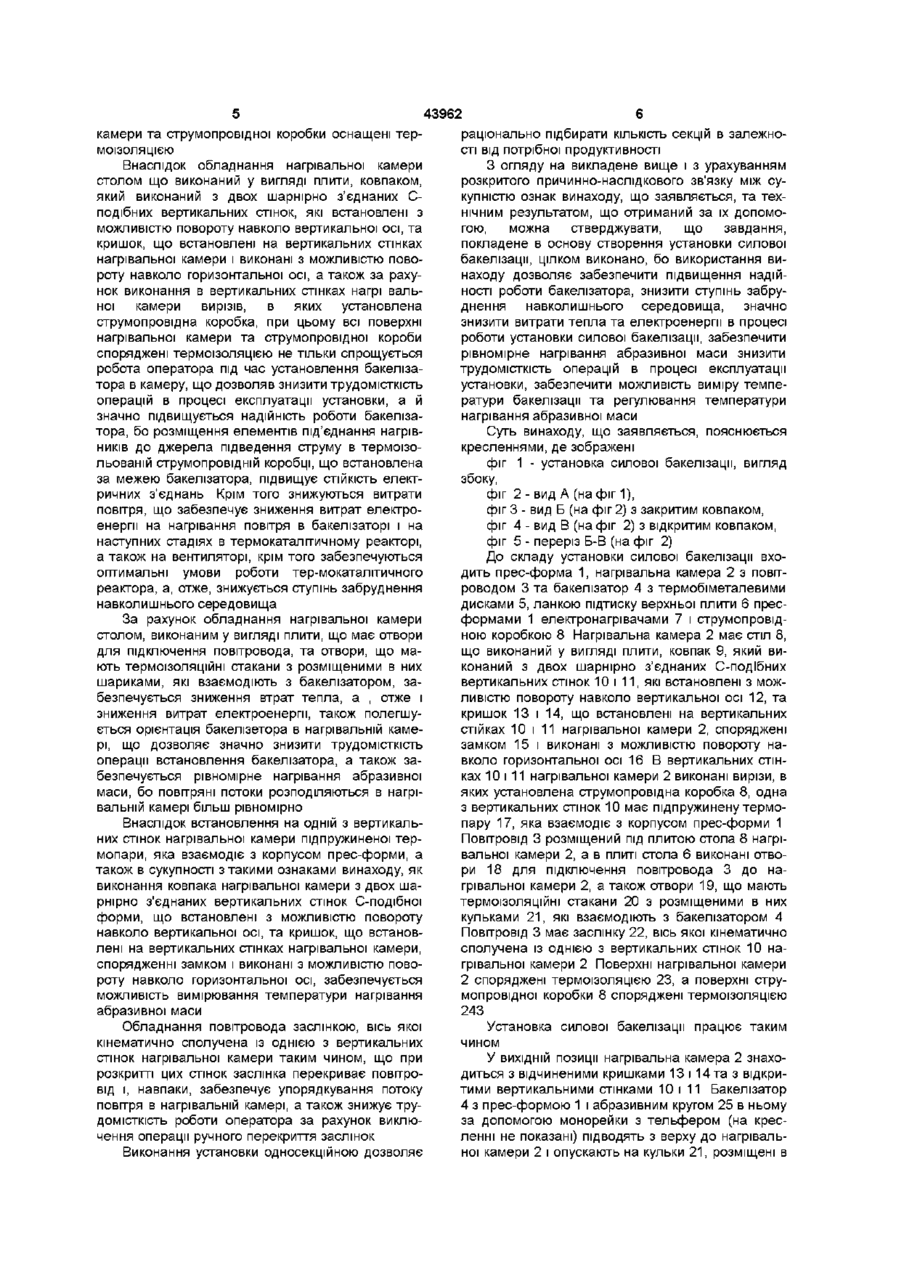

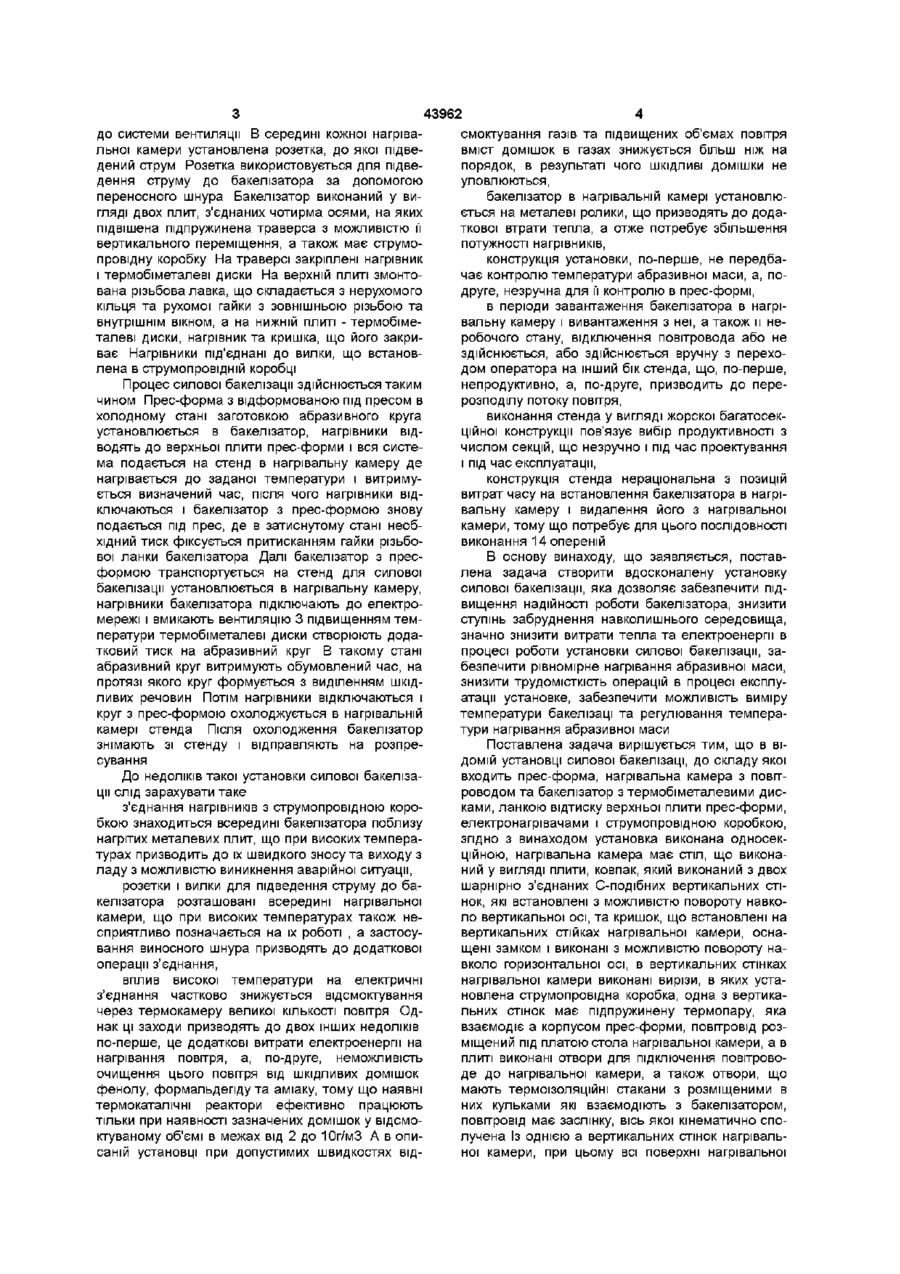

Установка силової бакелізацм, до складу якої входить прес-форма, нагрівальна камера з повітроводом та бакелізатор з термобіметалевими дисками, ланкою підтиску верхньої плити прес-форми, електронагрівачами і струмопровідною коробкою, яка відрізняється тим, що установка виконана односекційною, нагрівальна камера має стіл, що виконаний у вигляді плити, ковпак, який виконаний з двох шарнірно з'єднаних С-подібних вертикальних стінок, які встановлені з можливістю повороту навколо вертикальної осі, та кришок, що встановлені на вертикальних стінках нагрівальної камери, оснащених замком і виконаних з можливістю повороту навколо горизонтальної осі, в вертикальних стінках нагрівальної камери виконані вирізи, в яких установлена струмопровідна коробка, одна з вертикальних стінок має підпружинену термопару, яка взаємодіє з корпусом прес-форми, повітровід розміщений під плитою стола нагрівальної камери, а в плиті виконані отвори для підключення повітроводу до нагрівальної камери, а також отвори, що мають термоізоляційні стакани з розміщеними в них кульками, які взаємодіють з бакелізатором, повітровід має заслінку, вісь якої кінематично сполучена із однією з вертикальних стінок нагрівальної камери, при цьому всі поверхні нагрівальної камери та струмопровідної коробки оснащені термоізоляцією Винахід, що заявляється, відноситься до абразивного виробництва, а саме до устаткування для силової бакелізацм кругів і може бути використаний для виготовлення абразивного інструменту в спеціалізованих цехах Відоме обладнання для термічної обробки заготовок абразивного інструменту на бакелітових зв'язках (Оборудование и оснастка предприятий абразивной и алмазной промышленности Под общей редакцией В А Рыбакова, Ленинград, "Машиностроение", 1981, стр 180-184) В дрібносерійному та серійному виробництві термічна обробка в камерних бакелізаторах При цьому круги укладаються на полиці у вільному стані Недоліком таких установок є одержання кругів з відносно невисокими якісними характеристиками го круга здійснюється не у вільному стані, а за тиснутою в прес-формі з додатковим затисненням в період нагрівання, внаслідок чого досягається більш висока ЩІЛЬНІСТЬ круга, урівноваження по всьому об'єму, забезпечується його висока механічна МІЦНІСТЬ та різальна здатність Найбільш близьким до заявленої установки силової бакелізацм по технічній сутності те досягаемому результату є стенд силової бакелізецм з бакелізатором (конструкція інституту УкрНДІМет, м Харків, 1993 р, кресл ЗАП63-500 29 00,0 00, ЗАП-500 62 00 0 00) та з прес-формою типової конструкції Установка складається із стенда, який виконанний у вигляді рами, що змонтована на колонах На рамі установлені шість нагрівальних камер а над ними шість шаф для електроустаткування На цих же рамах змонтовані ролики для установления на них бакелізаторів та пересування їх в нагрівальні камери Нагрівальні камери мають підйомну стінку з противагою та з жалюзі для підсмоктування повітря та патрубки для під'єднання по урівноваженості, ЩІЛЬНОСТІ, механічній МІЦНОСТІ та різальній здатності На відміну від термічної обробки в камерних бакелізаторах звичайного типу, в установках силової бакелізацм термообробка заготовки абразивно (О со 43962 смоктування газів та підвищених об'ємах повітря вміст домішок в газах знижується більш ніж на порядок, в результаті чого ШКІДЛИВІ ДОМІШКИ не уловлюються, бакелізатор в нагрівальній камері установлюється на металеві ролики, що призводять до додаткової втрати тепла, а отже потребує збільшення потужності нагрівників, конструкція установки, по-перше, не передбачає контролю температури абразивної маси, а, подруге, незручна для м контролю в прес-формі, в періоди завантаження бакелізатора в нагрівальну камеру і вивантаження з неї, а також и неробочого стану, відключення повітровода або не здійснюється, або здійснюється вручну з переходом оператора на інший бік стенда, що, по-перше, непродуктивно, а, по-друге, призводить до переПроцес силової бакелізацм здійснюється таким розподілу потоку повітря, чином Прес-форма з відформованою під пресом в холодному стані заготовкою абразивного круга виконання стенда у вигляді жорскої багатосекустановлюється в бакелізатор, нагрівники відційної конструкції пов'язує вибір продуктивності з водять до верхньої плити прес-форми і вся систечислом секцій, що незручно і під час проектування ма подається на стенд в нагрівальну камеру де і під час експлуатації, нагрівається до заданої температури і витримуконструкція стенда нераціональна з позицій ється визначений час, після чого нагрівники відвитрат часу на встановлення бакелізатора в нагріключаються і бакелізатор з прес-формою знову вальну камеру і видалення його з нагрівальної подається під прес, де в затиснутому стані необкамери, тому що потребує для цього ПОСЛІДОВНОСТІ хідний тиск фіксується притисканням гайки різьбовиконання 14 опереній вої ланки бакелізатора Далі бакелізатор з пресВ основу винаходу, що заявляється, поставформою транспортується на стенд для силової лена задача створити вдосконалену установку бакелізацм установлюється в нагрівальну камеру, силової бакелізацм, яка дозволяє забезпечити піднагрівники бакелізатора підключають до електровищення надійності роботи бакелізатора, знизити мережі і вмикають вентиляцію 3 підвищенням темступінь забруднення навколишнього середовища, ператури термобіметалеві диски створюють додазначно знизити витрати тепла та електроенергії в тковий тиск на абразивний круг В такому стані процесі роботи установки силової бакелізацм, заабразивний круг витримують обумовлений час, на безпечити рівномірне нагрівання абразивної маси, протязі якого круг формується з виділенням шкідзнизити трудомісткість операцій в процесі експлуливих речовин Потім нагрівники відключаються і атації установке, забезпечити можливість виміру круг з прес-формою охолоджується в нагрівальній температури бакелізаці та регулювання темперакамері стенда Після охолодження бакелізатор тури нагрівання абразивної маси знімають зі стенду і відправляють на розпреПоставлена задача вирішується тим, що в ВІсування ДОМІЙ установці силової бакелізаці, до складу якої входить прес-форма, нагрівальна камера з повітДо недоліків такої установки силової бакелізароводом та бакелізатор з термобіметалевими дисцм слід зарахувати таке ками, ланкою відтиску верхньої плити прес-форми, з'єднання нагрівників з струмопровідною короелектронагрівачами і струмопровідною коробкою, бкою знаходиться всередині бакелізатора поблизу згідно з винаходом установка виконана односекнагрітих металевих плит, що при високих темпераційною, нагрівальна камера має стіл, що виконатурах призводить до їх швидкого зносу та виходу з ний у вигляді плити, ковпак, який виконаний з двох ладу з можливістю виникнення аварійної ситуації, шарнірно з'єднаних С-подібних вертикальних стірозетки і вилки для підведення струму до банок, які встановлені з можливістю повороту навкокелізатора розташовані всередині нагрівальної ло вертикальної осі, та кришок, що встановлені на камери, що при високих температурах також невертикальних стійках нагрівальної камери, оснасприятливо позначається на їх роботі , а застосущені замком і виконані з можливістю повороту навання виносного шнура призводять до додаткової вколо горизонтальної осі, в вертикальних стінках операції з'єднання, нагрівальної камери виконані вирізи, в яких уставплив високої температури на електричні новлена струмопровідна коробка, одна з вертиказ'єднання частково знижується відсмоктування льних стінок має підпружинену термопару, яка через термокамеру великої КІЛЬКОСТІ повітря Одвзаємодіє а корпусом прес-форми, повітровід рознак ці заходи призводять до двох інших недоліків міщений під платою стола нагрівальної камери, а в по-перше, це додаткові витрати електроенергії на плиті виконані отвори для підключення повітровонагрівання повітря, а, по-друге, неможливість де до нагрівальної камери, а також отвори, що очищення цього повітря від шкідливих домішок мають термоізоляційні стакани з розміщеними в фенолу, формальдегіду та аміаку, тому що наявні них кульками які взаємодіють з бакелізатором, термокаталічні реактори ефективно працюють повітровід має заслінку, вісь якої кінематично спотільки при наявності зазначених домішок у відсмолучена Із однією а вертикальних стінок нагрівальктуваному об'ємі в межах від 2 до 10г/мЗ А в опиної камери, при цьому всі поверхні нагрівальної саній установці при допустимих швидкостях віддо системи вентиляції В середині кожної нагрівальної камери установлена розетка, до якої підведений струм Розетка використовується для підведення струму до бакелізатора за допомогою переносного шнура Бакелізатор виконаний у вигляді двох плит, з'єднаних чотирма осями, на яких підвішена підпружинена траверса з можливістю м вертикального переміщення, а також має струмопровідну коробку На траверсі закріплені нагрівник і термобіметалеві диски На верхній плиті змонтована різьбова лавка, що складається з нерухомого кільця та рухомої гайки з зовнішньою різьбою та внутрішнім вікном, а на нижній плиті - термобіметалеві диски, нагрівник та кришка, що його закриває Нагрівники під'єднані до вилки, що встановлена в струмопровідній коробці 43962 камери та струмопровідної коробки оснащені термоізоляцією Внаслідок обладнання нагрівальної камери столом що виконаний у вигляді плити, ковпаком, який виконаний з двох шарнірно з'єднаних Сподібних вертикальних стінок, які встановлені з можливістю повороту навколо вертикальної осі, та кришок, що встановлені на вертикальних стінках нагрівальної камери і виконані з можливістю повороту навколо горизонтальної осі, а також за рахунок виконання в вертикальних стінках нагрі вальної камери вирізів, в яких установлена струмопровідна коробка, при цьому всі поверхні нагрівальної камери та струмопровідної короби споряджені термоізоляцією не тільки спрощується робота оператора під час установлення бакелізатора в камеру, що дозволяв знизити трудомісткість операцій в процесі експлуатації установки, а й значно підвищується надійність роботи бакелізатора, бо розміщення елементів під'єднання нагрівників до джерела підведення струму в термоізольованій струмопровідній коробці, що встановлена за межею бакелізатора, підвищує СТІЙКІСТЬ електричних з'єднань Крім того знижуються витрати повітря, що забезпечує зниження витрат електроенергії на нагрівання повітря в бакелізаторі і на наступних стадіях в термокаталітичному реакторі, а також на вентиляторі, крім того забезпечуються оптимальні умови роботи тер-мокаталітичного реактора, а, отже, знижується ступінь забруднення навколишнього середовища За рахунок обладнання нагрівальної камери столом, виконаним у вигляді плити, що має отвори для підключення повітровода, та отвори, що мають термоізоляційні стакани з розміщеними в них шариками, які взаємодіють з бакелізатором, забезпечується зниження втрат тепла, а , отже і зниження витрат електроенергії, також полегшується орієнтація бакелізетора в нагрівальній камері, що дозволяє значно знизити трудомісткість операції встановлення бакелізатора, а також забезпечується рівномірне нагрівання абразивної маси, бо повітряні потоки розподіляються в нагрівальній камері більш рівномірно Внаслідок встановлення на одній з вертикальних стінок нагрівальної камери підпружиненої термопари, яка взаємодіє з корпусом прес-форми, а також в сукупності з такими ознаками винаходу, як виконання ковпака нагрівальної камери з двох шарнірно з'єднаних вертикальних стінок С-подібної форми, що встановлені з можливістю повороту навколо вертикальної осі, та кришок, що встановлені на вертикальних стінках нагрівальної камери, спорядженні замком і виконані з можливістю повороту навколо горизонтальної осі, забезпечується можливість вимірювання температури нагрівання абразивної маси Обладнання повітровода заслінкою, вісь якої кінематично сполучена із однією з вертикальних стінок нагрівальної камери таким чином, що при розкритті цих стінок заслінка перекриває повітровід і, навпаки, забезпечує упорядкування потоку повітря в нагрівальній камері, а також знижує трудомісткість роботи оператора за рахунок виключення операції ручного перекриття заслінок Виконання установки односекційною дозволяє раціонально підбирати КІЛЬКІСТЬ секцій в залежності від потрібної продуктивності З огляду на викладене вище і з урахуванням розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отриманий за їх допомогою, можна стверджувати, що завдання, покладене в основу створення установки силової бакелізацм, цілком виконано, бо використання винаходу дозволяє забезпечити підвищення надійності роботи бакелізатора, знизити ступінь забруднення навколишнього середовища, значно знизити витрати тепла та електроенергії в процесі роботи установки силової бакелізацм, забезпечити рівномірне нагрівання абразивної маси знизити трудомісткість операцій в процесі експлуатації установки, забезпечити можливість виміру температури бакелізацм та регулювання температури нагрівання абразивної маси Суть винаходу, що заявляється, пояснюється кресленнями, де зображені фіг 1 - установка силової бакелізацм, вигляд збоку, фіг 2 - вид А (на фіг 1), фіг 3 - вид Б (на фіг 2) з закритим ковпаком, фіг 4 - вид В (на фіг 2) з відкритим ковпаком, фіг 5 - переріз Б-В (на фіг 2) До складу установки силової бакелізацм входить прес-форма 1, нагрівальна камера 2 з повітроводом 3 та бакелізатор 4 з термобіметалевими дисками 5, ланкою підтиску верхньої плити 6 пресформами 1 електронагрівачами 7 і струмопровідною коробкою 8 Нагрівальна камера 2 має стіл 8, що виконаний у вигляді плити, ковпак 9, який виконаний з двох шарнірно з'єднаних С-подІбних вертикальних стінок 10 і 11, які встановлені з можливістю повороту навколо вертикальної осі 12, та кришок 13 і 14, що встановлені на вертикальних стійках 10 і 11 нагрівальної камери 2, споряджені замком 15 і виконані з можливістю повороту навколо горизонтальної осі 16 В вертикальних стінках 10 і 11 нагрівальної камери 2 виконані вирізи, в яких установлена струмопровідна коробка 8, одна 3 вертикальних стінок 10 має підпружинену термопару 17, яка взаємодіє з корпусом прес-форми 1 Повітровід 3 розміщений під плитою стола 8 нагрівальної камери 2, а в плиті стола 6 виконані отвори 18 для підключення повітровода 3 до нагрівальної камери 2, а також отвори 19, що мають термоізоляційні стакани 20 з розміщеними в них кульками 21, які взаємодіють з бакелізатором 4 Повітровід 3 має заслінку 22, вісь якої кінематично сполучена із однією з вертикальних стінок 10 нагрівальної камери 2 Поверхні нагрівальної камери 2 споряджені термоізоляцією 23, а поверхні струмопровідної коробки 8 споряджені термоізоляцією 243 Установка силової бакелізацм працює таким чином У ВИХІДНІЙ позиції нагрівальна камера 2 знаходиться з відчиненими кришками 13 і 14та з відкритими вертикальними стінками 10 і 11 Бакелізатор 4 з прес-формою 1 і абразивним кругом 25 в ньому за допомогою монорейки з тельфером (на кресленні не показані) підводять з верху до нагрівальної камери 2 і опускають на кульки 21, розміщені в 43962 плиті стола 8, а тельфер підводять Потім закривають вертикальні стінки 10 і 11, автоматично центруючи при цьому бакелізатор 4, і закривають кришки 13 і 14, замикаючи нагрівальну камеру 2 тачковим замком 15 Автоматично, за допомогою заслінки 22 повітровід 3 установки силової бакелізації підключається до загального повітровода ( на кресленні не показаний), а підпружинена термопара 17 входить в контакт з прес-формою 1 Далі оператор за допомогою струмопровідної коробки 8 підводить струм до електронагрівачів 7 і з цього моменту починається процес бакелізації, температурний та часовий режим якого витримується та регулюється за заданою технологією Після закінчення процесу бакелізації оператор відключає струм, повертає кришки 13 і 14, розмикаючи нагрівальну камеру 2, розводять вертикальні стінки 10 і 11, автоматично відключаючи повітровід 3 та підпружинену термопару 17 і за допомогою тельфера піднімає і відводить бакелізатор 4 з прес-формою 1 та абразивним кругом 25 в ньому на наступні операції Потім процес повторюється з наступним абразивним кругом 43962 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
