Магнітний клин

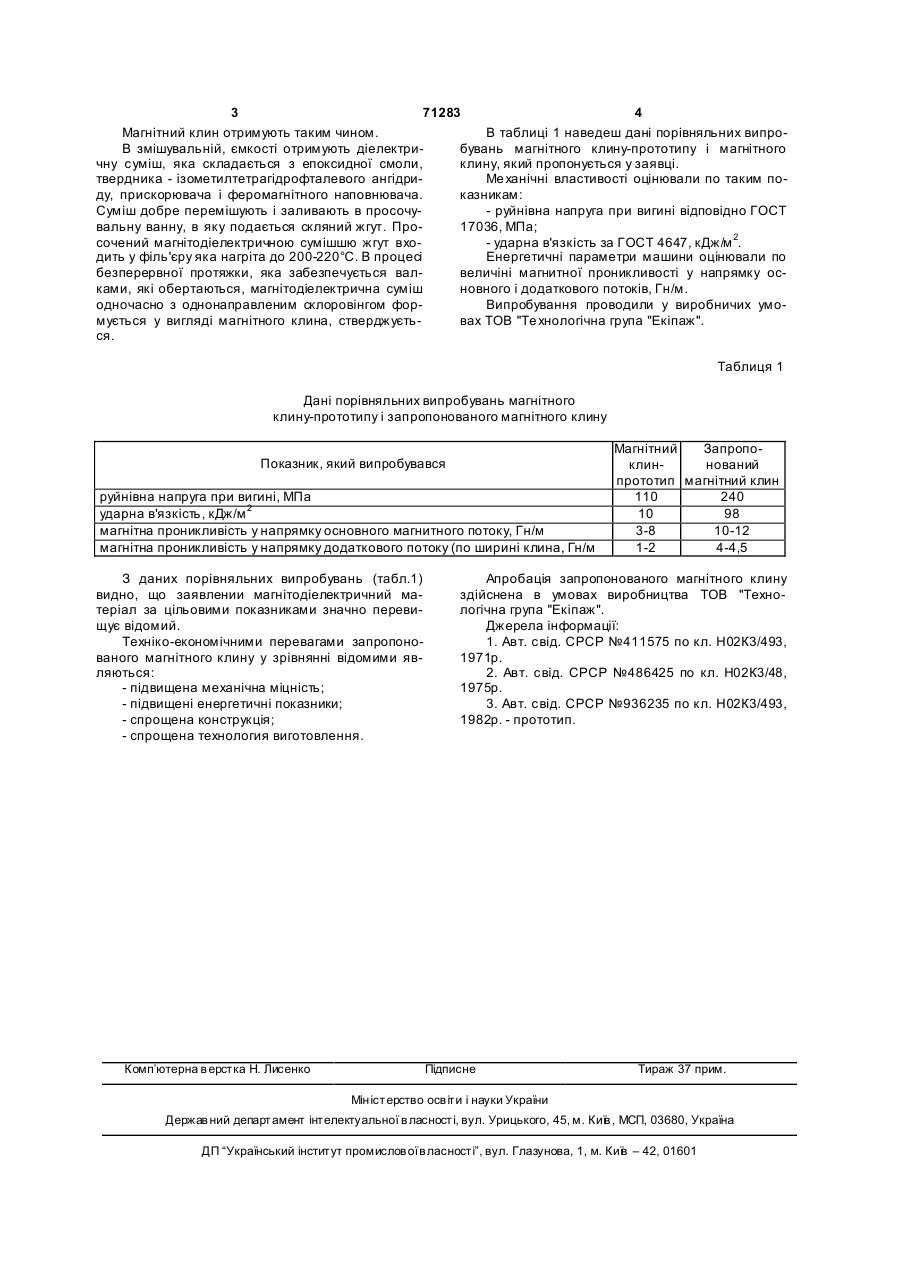

Магнітний клин для кріплення обмотки в пазах магнітопроводів електричних машин, який складається з магнітодіелектричної основи, армуючого елемента, який відрізняється тим, що як армуючий елемент він містить скляний джгут, який проходить крізь магнітопровідний діелектричний матеріал. (19) (21) 20031211757 (22) 17.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Орєшкін Дмитро Олександрович, Дмитрієва Ірина Вячеславовна, Чемуранов Володимир Андрійович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ ТЕХН ОЛОГІЧНА ГРУПА "ЕКІПАЖ" 3 71283 4 Магнітний клин отримують таким чином. В таблиці 1 наведеш дані порівняльних випроВ змішувальній, ємкості отримують діелектрибувань магнітного клину-прототипу і магнітного чну суміш, яка складається з епоксидної смоли, клину, який пропонується у заявці. твердника - ізометилтетрагідрофталевого ангідриМе ханічні властивості оцінювали по таким поду, прискорювача і феромагнітного наповнювача. казникам: Суміш добре перемішують і заливають в просочу- руйнівна напруга при вигині відповідно ГОСТ вальну ванну, в яку подається скляний жгут. Про17036, МПа; сочений магнітодіелектричною сумішшю жгут вхо- ударна в'язкість за ГОСТ 4647, кДж/м 2. дить у філь'єру яка нагріта до 200-220°С. В процесі Енергетичні параметри машини оцінювали по безперервної протяжки, яка забезпечується валвеличіні магнитної проникливості у напрямку осками, які обертаються, магнітодіелектрична суміш новного і додаткового потоків, Гн/м. одночасно з однонаправленим склоровінгом форВипробування проводили у виробничих умомується у вигляді магнітного клина, стверджуєтьвах ТОВ "Те хнологічна група "Екіпаж". ся. Таблиця 1 Дані порівняльних випробувань магнітного клину-прототипу і запропонованого магнітного клину Показник, який випробувався руйнівна напруга при вигині, МПа ударна в'язкість, кДж/м 2 магнітна проникливість у напрямку основного магнитного потоку, Гн/м магнітна проникливість у напрямку додаткового потоку (по ширині клина, Гн/м З даних порівняльних випробувань (табл.1) видно, що заявлении магнітодіелектричний матеріал за цільовими показниками значно перевищує відомий. Техніко-економічними перевагами запропонованого магнітного клину у зрівнянні відомими являються: - підвищена механічна міцність; - підвищені енергетичні показники; - спрощена конструкція; - спрощена технология виготовлення. Комп’ютерна в ерстка Н. Лисенко Магнітний Запропоклиннований прототип магнітний клин 110 240 10 98 3-8 10-12 1-2 4-4,5 Апробація запропонованого магнітного клину здійснена в умовах виробництва ТОВ "Технологічна група "Екіпаж". Джерела інформації: 1. Авт. свід. СРСР №411575 по кл. Н02К3/493, 1971р. 2. Авт. свід. СРСР №486425 по кл. Н02К3/48, 1975р. 3. Авт. свід. СРСР №936235 по кл. Н02К3/493, 1982р. - прототип. Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
