Магнітний клин

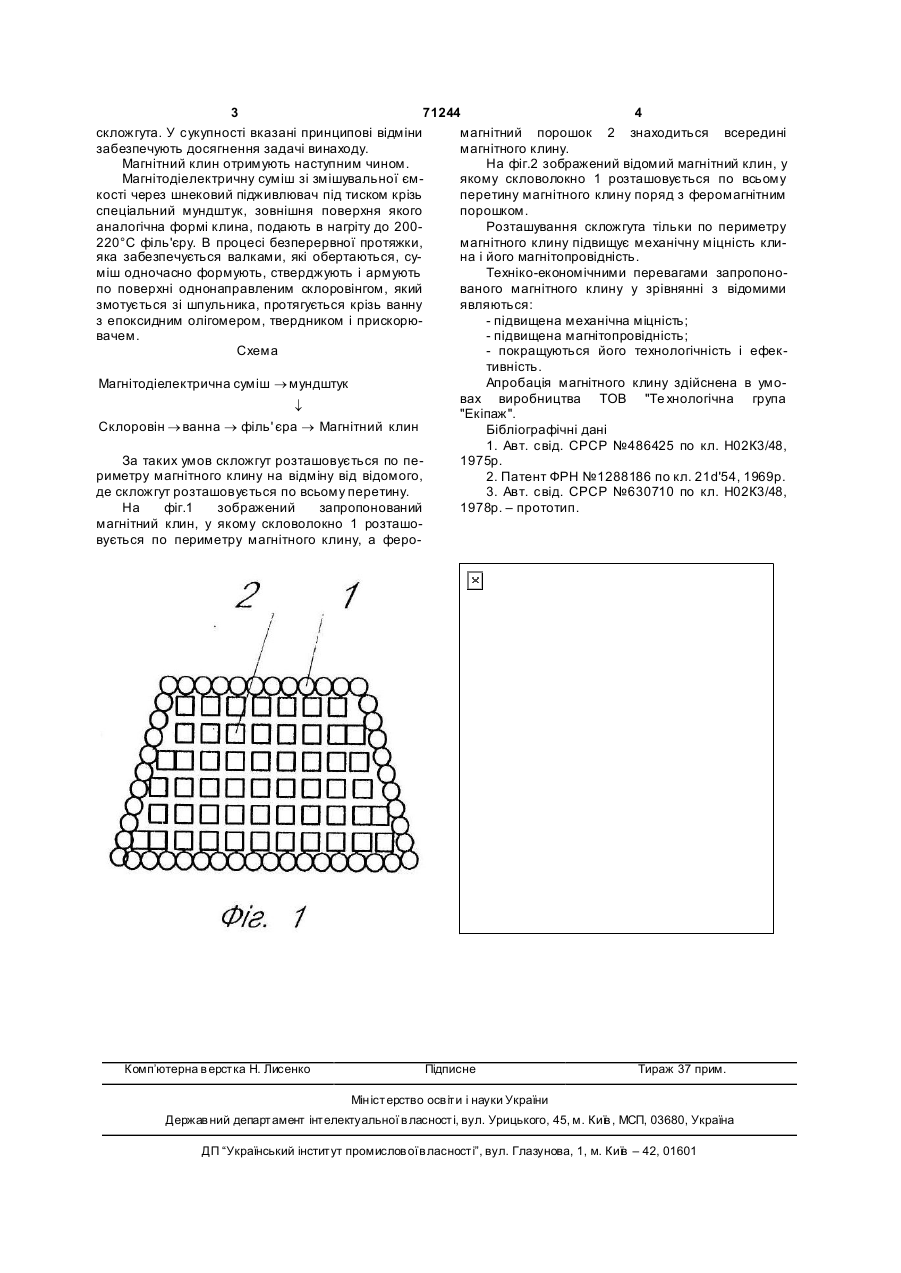

Магнітний клин, який включає немагнітну основу у вигляді джгутів з скловолокна, феромагнітний порошок і термореактивний епоксидний полімер, який відрізняє ться тим, що джгути скловолокна розташовані тільки по його периметру. UA (21) 20031211328 (22) 10.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Орєшкін Дмитро Олександрович, Дмитрієва Ірина Вячеславовна, Чемуранов Володимир Андрійович 2 (19) 1 3 71244 4 скложгута. У сукупності вказані принципові відміни магнітний порошок 2 знаходиться всередині забезпечують досягнення задачі винаходу. магнітного клину. Магнітний клин отримують наступним чином. На фіг.2 зображений відомий магнітний клин, у Магнітодіелектричну суміш зі змішувальної ємякому скловолокно 1 розташовується по всьому кості через шнековий підживлювач під тиском крізь перетину магнітного клину поряд з феромагнітним спеціальний мундштук, зовнішня поверхня якого порошком. аналогічна формі клина, подають в нагріту до 200Розташування скложгута тільки по периметру 220°С філь'єру. В процесі безперервної протяжки, магнітного клину підвищує механічну міцність клияка забезпечується валками, які обертаються, суна і його магнітопровідність. міш одночасно формують, стверджують і армують Техніко-економічними перевагами запропонопо поверхні однонаправленим склоровінгом, який ваного магнітного клину у зрівнянні з відомими змотується зі шпульника, протягується крізь ванну являються: з епоксидним олігомером, твердником і прискорю- підвищена механічна міцність; вачем. - підвищена магнітопровідність; Схема - покращуються його технологічність і ефективність. Апробація магнітного клину здійснена в умоМагнітодіелектрична суміш ® мундштук вах виробництва ТОВ "Те хнологічна група ¯ "Екіпаж". Склоровін ® ванна ® філь ' єра ® Магнітний клин Бібліографічні дані 1. Авт. свід. СРСР №486425 по кл. Н02К3/48, За таких умов скложгут розташовується по пе1975p. риметру магнітного клину на відміну від відомого, 2. Патент ФРН №1288186 по кл. 21d'54, 1969p. де скложгут розташовується по всьому перетину. 3. Авт. свід. СРСР №630710 по кл. Н02К3/48, На фіг.1 зображений запропонований 1978р. – прототип. магнітний клин, у якому скловолокно 1 розташовується по периметру магнітного клину, а феро Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
