Сушарка для сипучого матеріалу

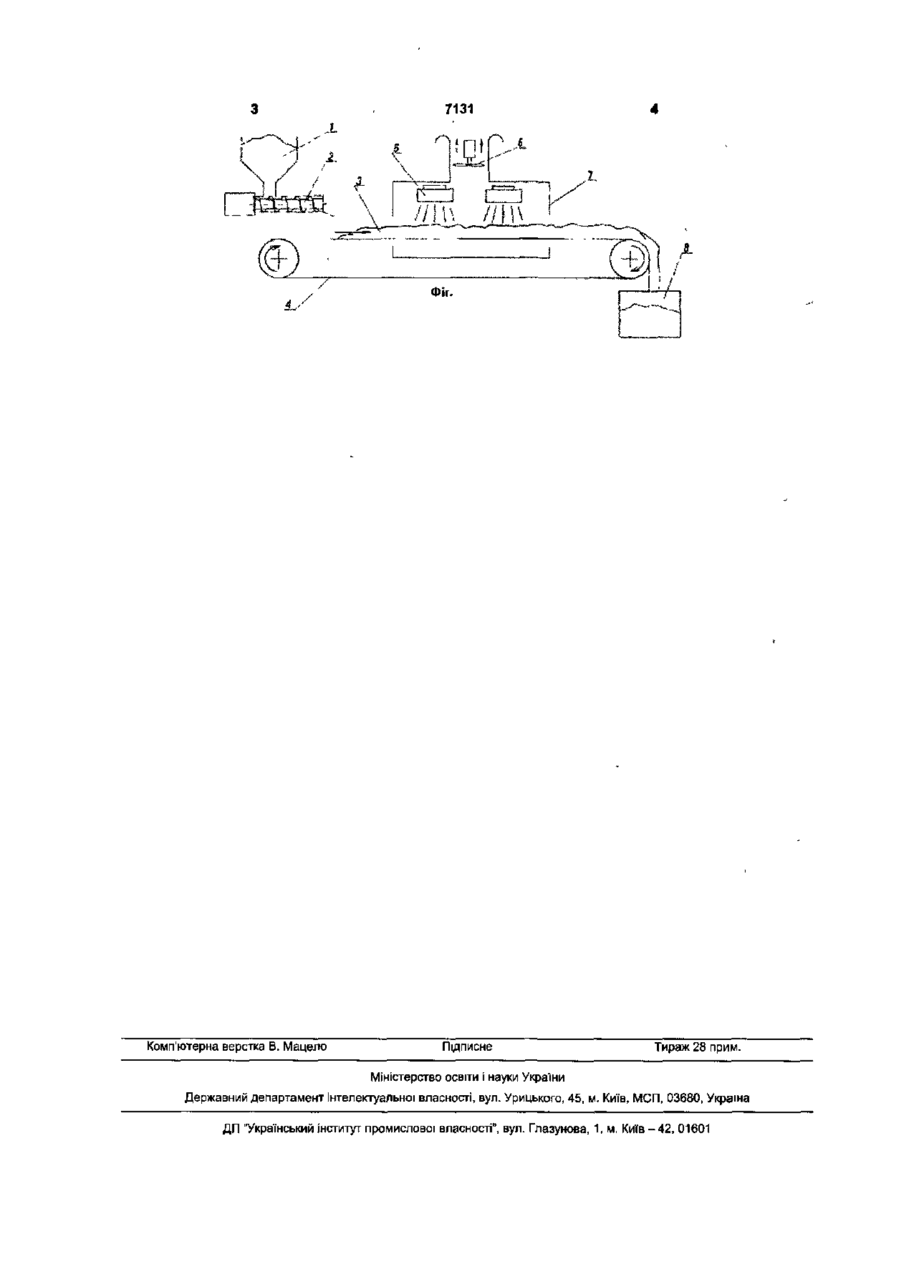

Сушарка для сипучого матеріалу, що містить вентилятор, нагрівачі, бункер з дозуючим шнеком, ділянку сушіння з бункером, з'єднані за допомогою каналів, яка відрізняється тим, що сушарка оснащена камерою, конвеєром, а як нагрівачі застосовані магнетрони. Корисна модель відноситься до харчової промисловості і може бути використане на кондитерських фабриках і в цехах з виробництва і упакування сипучого матеріалу, зокрема крохмалю, для зменшення в ньому вологовмісту. Відомо сушарка для сипучого матеріалу, що містить вентилятор, нагрівачі, бункер з дозуючим шнеком, ділянку сушіння з бункером, з'єднані за допомогою каналів. [1] (прототип). Недоліком відомої сушарки для сипучого матеріалу є те, що в процесі роботи сушарки для сипучого матеріалу відбувається забір повітря з атмосфери І нагрівання його до високих температур, що приводить до додаткових енерговитрат, і, тим самим, знижує ефективність роботи сушарки для сипучого матеріалу В основу корисної моделі поставлено задачу удосконалення сушарки для сипучого матеріалу шляхом того, що сушарка постачена камерою, конвеєром, а як нагрівачі застосовано магнетрони, що дозволить значно знизити вологовміст, підвищити продуктивність сушарки для сухого сипучого матеріалу. Поставлена задача досягається тим, що запропонована сушарка для сипучого матеріалу, яка містить вентилятор, нагрівачі, бункер з дозуючим шнеком, ділянку сушіння з бункером, з'єднані за допомогою каналів, постачена камерою, конвеє ром, а як нагрівачі застосовано магнетрони Застосування камери, конвеєра, магнетронів дозволить збільшити термін служби сушарки для сипучого матеріалу і підвищити її продуктивність. Суть корисної' моделі пояснюється ілюстративним матеріалом, на якому зображена сушарка для сипучого матеріалу, що містить бункер 1, дозуючий шнек 2, ділянку сушіння 3, конвеєр 4, магнетрони 5, вентилятор 6, камеру 7, бункер 8. Сушарка для сипучого матеріалу працює наступним чином. Вологий сипучий матеріал з бункера 1 дозуючим шнеком 2 подається на ділянку сушіння 3 конвеєра 4, над ділянкою встановлена камера 7 з магнетронами 5 і вентилятором 6. Завдяки мікрохвилям, створюваними магнетронами 5, молекули води, що знаходяться в сипучому матеріалі, одержують енергію і рухаються з великою швидкістю Вода нагрівається у вигляді пар, разом з повітрям проходить через камеру 7 під дією вентилятора 6. Таким чином забезпечується висока якість сушіння сипучого матеріалу, що збільшить термін служби сушарки для сипучого матеріалу, знизить витрати енергії на неї. Джерело інформації 1. Назаров Н.И. Технология и оборудование пищевых производств. М.: Пищевая промышленность, 1977- 78-79С. ГО г 7131 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
