Жниварка

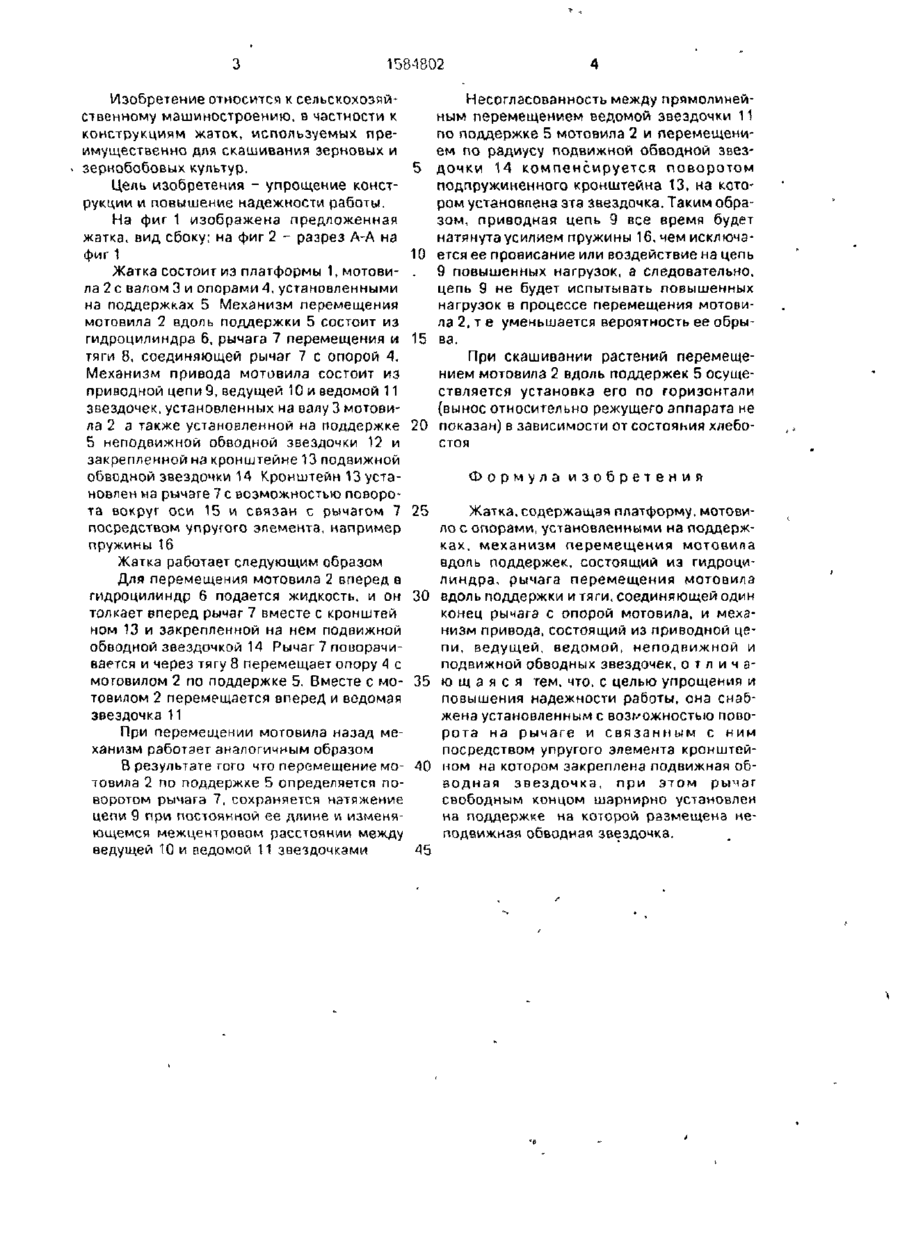

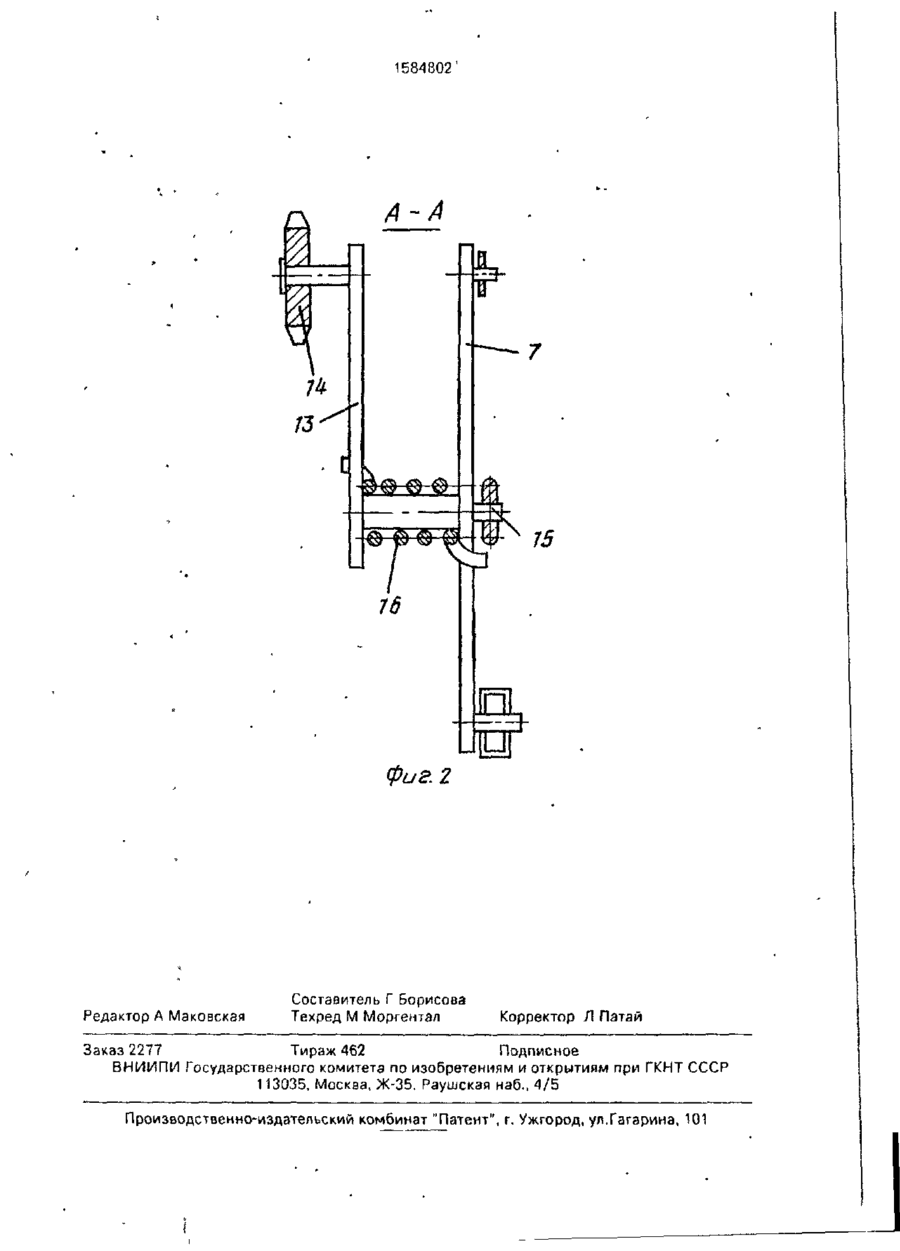

Изобретение относится к сельскохозяйственному машиностроению Цель изобретения - упрощение конструкции и повышение надежности работы Жатка со держит мотовило 2 с опорами 4, установленными на поддержках 5. Механизм перемещения мотовила 2 по поддержке 5 состоит из гидроцилиндра 6, рычага 7 и тяги 8, соединяющей рычаг 7 с опорой 4. Механизм привода состоит из цепи 9, ведущей 10 и ведомой 11 звездочек, а также неподвижной 12 и подвижной 14 обводных звездочек. Звездочка 14 установлена на кронштейне 13, установленном с возможностью поворота на рычаге 7 и подпружиненном относительно него. Установка звездочки 14 на рычаге 7 обеспечивает компенсацию измения межцентрового расстояния между ведущей 10 и ведомой 11 звездочками, цепь 9 не испытывает повышенных нагрузок а процессе перемещения мотовила 2. 2 ил. -10 ел 00 0О о Фиг і 158-1802 Изобретение относится к сельскохозяйственному машиностроению, в частности к конструкциям жэток, используемых преимущественно для скашивания зерновых и зернобобовых культур. Цель изобретения - упрощение конструкции и повышение надежности работы. На фиг 1 изображена предложенная жатка, вид сбоку; на фиг 2 - разрез А-А на фиг 1 Жатка состоит из платформы 1, мотовила 2 с валом 3 и опорами 4. установленными на поддержках 5 Механизм перемещения мотовила 2 вдоль поддержки 5 состоит из гидроцилиндра 6, рычага 7 перемещения и тяги 8, соединяющей рычаг 7 с опорой 4. Механизм привода мотовила состоит из приводной цепи 9, ведущей 10 и ведомой 11 звездочек, установленных на валуЗ мотовила 2 э также установленной на поддержке 5 неподвижной обводной звездочки 12 и закрепленной на кронштейне 13 подвижной обводной звездочки 14 Кронштейн 13 установлен на рычаге 7 с возможностью поворота вокруг оси 15 и связан с рычагом 7 посредством упругого элемента, например пружины 16 Несогласованность между прямолинейным перемещением ведомой звездочки 11 по поддержке 5 мотовила 2 и перемещением по радиусу подвижной обводной звез5 дочки 14 компенсируется поворотом подпружиненного кронштейна 13, на котором установлена эта звездочка. Таким образом, приводная цепь 9 все время будет натянута усилием пружины 16, чем исключа10 ется ее провисание или воздействие на цепь 9 повышенных нагрузок, а следовательно, цепь 9 не будет испытывать повышенных нагрузок в процессе перемещения мотовила 2, т е уменьшается вероятность ее обры15 ва. При скашивании растений перемещением мотовила 2 вдоль поддержек 5 осуществляется установка его по горизонтали {вынос относительно режущего аппарата не 20 показан) в зависимости от состояния хлебостоя Формула 25 изобретения Жатка, содержащая платформу, мотовило с опорами, установленными на поддержках, механизм перемещения мотовила вдоль поддержек, состоящий из гидроциЖатка работает следующим образом линдра, рычага перемещения мотовила Для перемещения мотовила 2 вперед в гидроцилиндр 6 подается жидкость, и он 30 вдоль поддержки и тяги, соединяющей один толкает вперед рычаг 7 вместе с кронштей конец рычага с опорой мотовила, и механом 13 и закрепленной нз нем подвижной низм привода, состоящий из приводной цеобводной звездочкой 14 Рычаг 7 поворачипи, ведущей, ведомой, неподвижной и вается и через тягу 8 перемещает опору 4 с подвижной О6БОДНЫХ звездочек, о т л и ч змотовилом 2 по поддержке 5. Вместе с мо- 35 ю щ а я с я тем, что. с целью упрощения и товилом 2 перемещается вперед и ведомая повышения надежности работы, она снабзвездочка 11 жена установленным с возможностью поворота на рычаге и связанным с ним При перемещении мотовила назад мепосредством упругого элемента кронштейханизм работает аналогичным образом В результате того что перемещение мо- 40 ном на котором закреплена подвижная обтовила 2 по поддержке 5 определяется поводная звездочка, при этом рычаг воротом рычага 7, сохраняется натяжение свободным концом шарнирно установлен цепи 9 при постоянной ее длине \л изменяна поддержке на которой размещена неющемся межцентровом расстоянии между подвижная обводная звездочка. ведущей 10 и ведомой 11 звездочками 1584802' 75 фиг 2 Редактор А Маковская Составитель Г Борисова Техред М Моргентал Корректор Л Патай Заказ 2277 Тираж 462 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
