Валкова жниварка

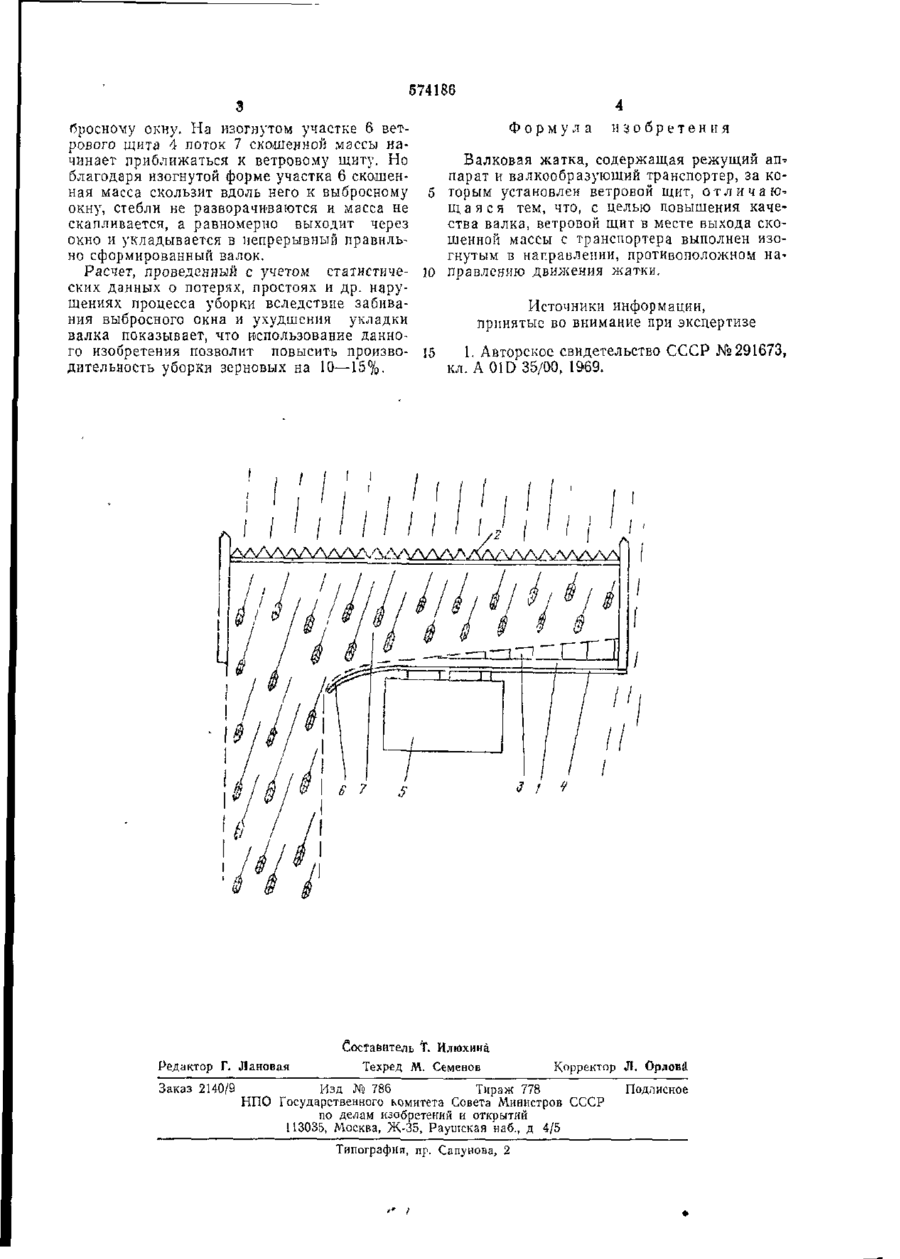

Союз Советских Социалистических САН PET EI О П Республик К АВТОРСКОМУ (її) СВИДЕТЕЛЬСТВУ {61} Дополнительное к авт. свид-ву — (22) Заявлено 03.0i5.76 (21) 2365390/15 (51) М.Кл. 2 А 01D 35/00 с присоединением заявки № — Государственный комитеСовета Министров СССР по делам изобретений и открытий (23) Приоритет — Опубликовано 30.09.77. Бюллетень № 36 (53) УДК 631.364.02 (088.8) Дата опубликования описания 05.10.77 (72) Авторы изобретения (71) Заявитель Ф. Ф. Кудинов, В. А. Сахаров и А. А. Назюта Первомайский ордена Трудового Красного Знамени завод сельскохозяйственных машин (54) ВАЛКОВАЯ ЖАТКА 1 Изобретение относится к сельскохозяйственному машиностроению и предназначено для валковых жаток, используемых при раздельной уборке хлебов. Известна валковая жатка, содержащая режущий аппарат и валкообразующнй транспортер, за которым установлен ветровой щит [1J. При работе жатки, оборудованной указанным щитом, стеблевая масса, скошенная режущим аппаратом, укладывается на транспортер, образуя при этом движущийся поток. Ширина этою потока (поперек транспортера) увеличивается по мере его приближения к выбросному окну. Находящийся на транспортере поток скошенной массы имеет в плане вид прямоугольной трапеции, которая своей наклонной стороной обращена к ветровому щиту. Транспортер подает массу к выбросному окну, через которое масса укладывается на стерню в виде валка. При скашивании низкорослого хлебосгоя максимальная ширина потока скошенной массы на транспортере меньше ширины транспортера. Масса не контактирует с ветровым щитом и укладка ее на стерню происходит без помех. При скашивании высокорослого хлебостоя ширина потока скошенной массы на транспортере будет гораздо больше. На некотором расстоянии ох выбросного окна ширина потом 5 10 15 20 25 ,Ш ка становится равной ширине транспортера, скошенная масса взаимодействует с ветровым щитом и начинает тормозиться им. Стебли разворачиваются, масса сначала скапливается у выбросного окна, а затем забивает его. Цель изобретения — повысить качество получаемого валка. Эго достигается тем, что ветровой щит в месте выхода скошенной массы с транспортера, в зоне выбросного окна, выполнен изогнутым в направлении, противоположной направлению движения жатки. На чертеже схематически изображена предлагаемая жатка, вид в плане. Основным несущим элементом жатки является рама 1. На раме установлены режущий аппарат 2, валкообразуюший транспортер 3 и ветровой щит 4, который представляет собой вертикальную сгенку, закрепленную вдоль задней кромки рамы 1. Рама 1 посредством наклонного корпуса 5 навешивается на трактор или комбайн (на чертеже не показан). Участок 6 ветрового щита 4, примыкающий к выбросному окну в месте выхода с транспортера массы, изогнут в направлении, противоположном движению жатки. Стебли зерновых культур, скошенные режущим аппараюм 2, падают на транспортер 3, образуя движущийся поток 7, ширина которого,увеличивается по мере приближения к вы *'!* 1 "* V* 5 J "І Lf\ 574186 кроеному окну. На изогнутом участке 6 ветФормула изобретения рового щита 4 поток 7 скошенной массы начинает приближаться к ветровому щиту. Но Валковая жатка, содержащая режущий ап= благодаря изогнутой форме участка 6 скошенпарат и валкообразующии транспортер, за коная масса скользит вдоль него к выбросному 5 торым 5'станавлен ветровой щит, о т л и ч а ю * окну, стебли не разворачиваются и масса не щ а я с я тем, что, с целью повышения каческапливается, а равномерно выходит через ства валка, ветровой щит в месте выхода скоокно и укладывается в непрерывный правильшенной массы с транспортера выполнен изоно сформированный залок. гнутым в направлении, противоположном наРасчет, проведенный с учетом статистиче- 10 правлению движения жатки. ских данных о потерях, простоях н др. нарушениях процесса уборки вследствие забиваИсточники информации, ния выбросного окна и ухудшения укладки принятые во внимание при экспертизе валка показывает, что использование данного изобретения позволит повысить произво- 15 1. Авторское свидетельство СССР №291673, дительность уборки зерновых на 10—15%. кл. A 01D 35/00, 1969. Редактор Г. Лановая Заказ 2140/9 Составитель Т. Илюхина Техред М. Семенов Корректор Л. Орлова Изд № 786 Тираж 778 НПО Государственного комитета Совета Министров СССР по делам изобретший и открытий 1І3035, Москва, Ж-35, Раушская наб., д 4/5 Типография, пр. Сапунова, 2 Подписное
