Валкова жниварка

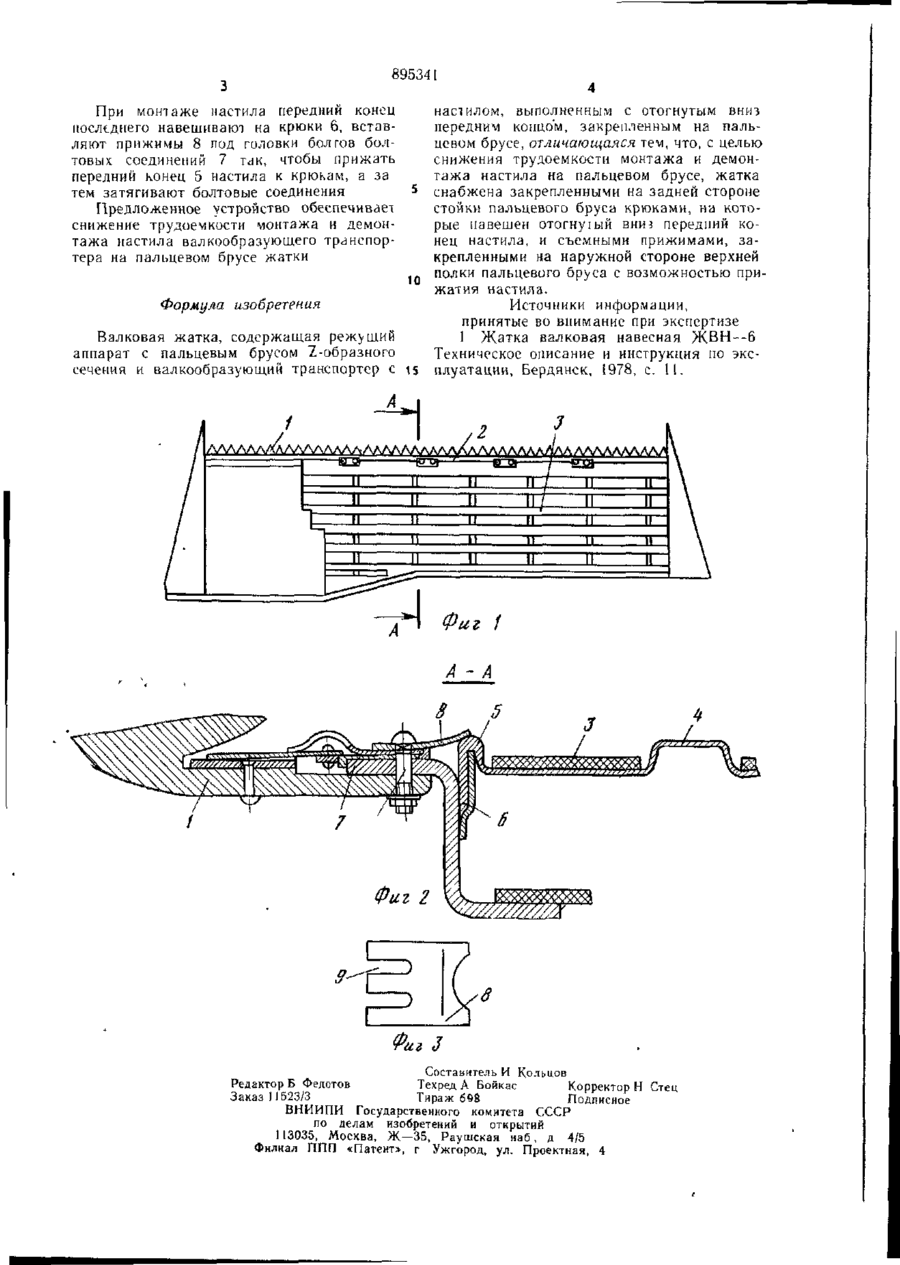

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К 1)895341 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 13.06.80 (21)2983002/30-15 с присоединением заявки №•— Государственный комитет (23) Приоритет — СССР Опубликовано 07.01.82. по делам изобретений и опгрьпгий (72) Авторы изобретения 3 (51) М. Кл А01 D61/00 А 01 D 35/00 Бюллетень № 1 (53) УДК631.354. .1(088.8) Дата опубликования описания 17 01.82 А. А. Назюта, Ф. Ф. Кудинов, В. К Кумпан и А. М. Гусев (71) Заявитель (54) I ВАЛКОВАЯ ЖАТКА РПФК Изобретение относится к сельскохозяйзакрепленными на наружной стороне верхственному машиностроению и может быть ней полки пальцевого бруса с возможиспользовано преимущественно для сканостью прижатия настила. шивания зерновых культур и укладки скоНа фиг. 1 схематически изображена валшенной массы в виде валка на стерню. ковая жатка, вид сверху, на фиг. 2 — сечение А—А фиг. 1; на фиг. 3 — съемный Известна валковая жатка, содержащая прижим, вид сверху. режущий аппарат с пальцевым брусом 7,-образного сечения и валкообразующий трансВалковая жатка содержит режущий аппортер с настилом с отогнутым вниз передпарат 1 с пальцевым брусом 2 2-образного ним концом, закрепленным на пальцевом сечения и валкообразующий транспортер 3 брусе [1]. с настилом 4 с отогнутым вниз передним конВ данном устройстве отогнутый перед- 10 цом 5. На задней стороне бруса 2 закреплены обращенные вверх крюки 6, на которые ний конец настила помещен в щель между навешен передний конец настила. На наружуголками, образующими пальцевый брус, и ной стороне верхней полки бруса посредстзажат между ними посредством болтового вом болтовых соединений 7 закреплены присоединения. жимы 8, прижимающие передний конец 5 Недостатком этой жатки является высокая трудоемкость монтажа и демонтажа нас- 15 настила 4. тила транспортера на пальцевом брусе. Целью изобретения является снижение С целью обеспечения быстрого съема трудоемкости монтажа и демонтажа настиприжимов 8 последние мог)Т быть выполла на пальцевом брусе. нены с прорезями 9, охватывающими стержУказанная цель достигается тем, что ни болтов болтовых соединений 7. жатка снабжена закрепленными на задней 30 Для демонтажа настила 4 ослабив застороне стойки пальцевого бруса крюками, тяжку болтовых соединений 7, снимают прина которые навешен отогнутый вниз переджимы 8, а затем — передний конец 5 насний конец настила, и съемными прижимами, тила 4 с крюков 6. 895341 При монтаже настила передний конец последнего навешивают на крюки 6, вставляют прижимы 8 под головки болгов болтовых соединений 7 так, чтобы прижать передний конец 5 настила к крюкам, а за тем затягивают болтовые соединения Предложенное устройство обеспечивает снижение трудоемкости монтажа и демонтажа настила валкообразуюшего транспортера на пальцевом брусе жатки настилом, выполненным с отогнутым вниз передним концом, закрепленным на пальцевом брусе, отличающаяся тем, что, с целью снижения трудоемкости монтажа и демонтажа настила на пальцевом брусе, жатка снабжена закрепленными на задней стороне стойки пальцевого бруса крюками, на которые навешен отогнуїьш вниз передний конец настила, и съемными прижимами, закрепленными на наружной стороне верхней 10 полки пальцевого бруса с возможностью прижатия настила. Формула изобретения Источники информации, принятые во внимание при экспертизе Валковая жатка, содержащая режущий 1 Жатка валковая навесная ЖВН--6 аппарат с пальцевым брусом 2-образного Техническое описание и инструкция по экссечения и валкообразующий транспортер с ts плуатации, Бердянск, 1978, с. 11. А Л У \ Л Л А Л Л У У \ Л Л Л Л АлллллллллХллллллллАл ллллллллл/ Фиг 1 Фиг J Составитель И Кольцов Редактор Б Федотов Техред А Бойкас Корректор Н Стец Заказ П523/3 Тираж 698 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
