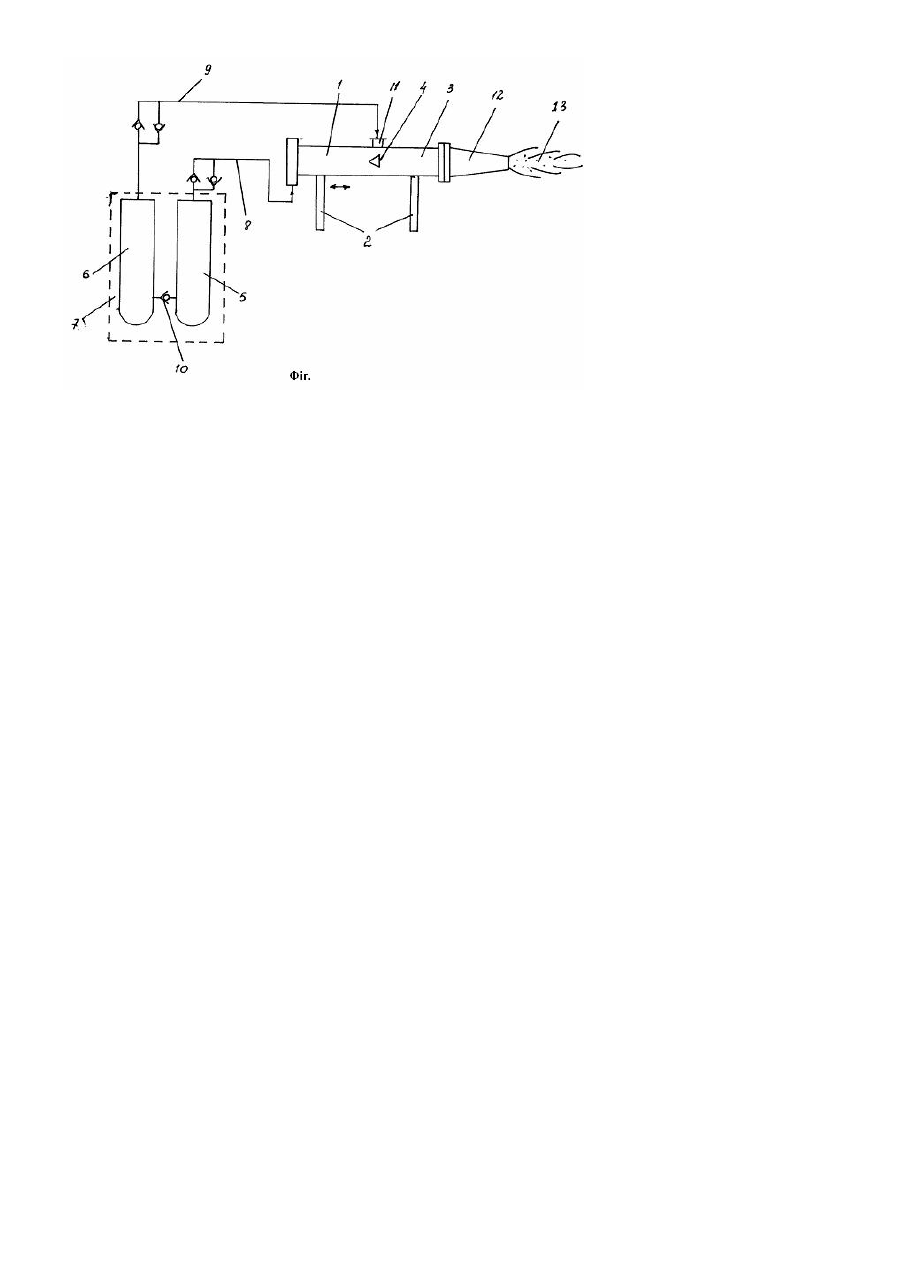

Ранцевий пристрій пожежотушіння

Винахід відноситься до техніки пожежотушіння в житлових, виробничих і складських приміщеннях, лісових і степових пожеж, в медичних і оздоровчих установ, в сфері відпочинку, спортивних і виставочних комплексах. Відомий пристрій для імпульсної подачі рідини [див. заявку РФ №125441/12, 2002 р., МЮ 7 А 62 С 15/00], який місіть резервуар з рідиною, камеру високого тиску, формувач імпульсів, виконаний у вигляді пістолета, лінії для підводу і відводу рідини, золотники з підпруженими плунжерами, розміщені в лінії підводу рідини в різних порожнинах. Недоліком відомого пристрою є те, що він не забезпечує тушіння пожеж в локальних очагах. Відомий ранцевий вогнегасник (див. Авт. свід. СРСР № 370949, 1971р., МЮ А 62 С 15/00), який містить резервуар рідини, поршневий насос, балон газу, привідну рукоятку, канали для підводу і нагнітання рідини зі зворотними клапанами в них, пристрій розпилення. Недоліком відомого пристрою являється те, що для збільшення дальності польоту струї рідини, необхідні додатково великі зусилля, які прикладаються до рукоятки. Відомий ранцевий вогнегасник, вибраний в якості прототипу (див. пат. РФ № 2170124, 2001 р., МКЭ 7 А 62 С 15/00. 3/02), який включає резервуар для рідини, поршневий насос, повітряний балон, привідну рукоятку, пристрій розпилу, підсилювач тиску, проміжну камеру, поєднуючі канали з клапанами, причому підсилювач тиску виконаний у вигляді додаткового поршня зі штоком, розміщеного в корпусі із створенням поршневих порожнин, які з'єднані з впускним і випускним клапанами. Недоліком відомого вогнегасника являється неможливість досягнення достатнього факелу і крупності розпилення. В основу винаходу поставлено задачу створення ранцевого пристрою пожежотушіння, в якому шляхом використання для одержання факелу необхідної довжини та структури - тонкодисперсної системи з дрібними краплинами або аерозолю, кавітаційного змішувача з обтікачем, що поєднані з балоном газу, ємністю води через діафрагму з допомогою системи каналів із зворотними клапанами, поворотного сопла перемінного січення, виконання підсилювача .тиску у вигляді турбулізатора газового і газорідинного потоків, дозволяє забезпечити тонкодисперсне подрібнення краплин, формування тонкодисперсної системи «газ - рідина» з виносом на максимальну відстань. Поставлена задача вирішується тим, що в ранцевому пристрої пожежотушіння, який містить ємність рідини, балон газу, каркас, підсилювач тиску, привідну рукоятку, який відрізняється тим, що додатково містить кавітаційний змішувач з обтікачем, що поєднаний з балоном газу, ємністю води через діафрагму за допомогою системи каналів із зворотними клапанами та соплом формування газорідинного факелу, причому підсилювач тиску виконаний у вигляді турбулізатора газового і газорідинного потоків, а сопло формування і відведення факелу тонкодисперсної системи з дрібними краплинами або аерозолю виконане поворотним із перемінним січенням. Виконання ранцевого пристрою для пожежотушіння у вигляді малогабаритного стволу з підсилювачем тиску у вигляді турбулізатора газового і газорідинного потоків, кавітаційним змішувачем з обтікачем з системою каналів із зворотними клапанами, які поєднані з балоном газу і ємністю води дозволяє замість традиційного малоефективного обладнання створити високоефективну установку одержання . тонкодисперсно подрібнених краплин, формування тонкодисперсного факелу з його виносом і регулюванням розмірів і дальності подачі, що значно розширить можливість і сфери його використання. Суть винаходу пояснюється кресленням, де зображена на фігурі схема ранцевого пристрою пожежотушіння, який включає ствол з підсилювачем тиску у вигляді турбулізатора потоку 1, привідні рукоятки 2, кавітаційний змішувач 3 з обтікачем 4, балон стисненого газу 5, ємність води 6, каркас для кріплення балонів 7, систему каналів із зворотними клапанами відповідно газу 8 і води 9, клапан регулювання витиснення води 10, діафрагму 11, сопло формування газорідинного факелу 12, яке виконане поворотним із перемінним січенням, факел тонкодисперсної системи з дрібними краплинами або аерозолем 13. Ранцевий пристрій пожежотушіння працює наступним чином. При переміщенні привідної рукоятки 2 створюється розрідження в порожнині ствола 1, в результаті якого відкривається система каналів газу 8 від балону стисненого газу 5 і води 9 з ємності 6, розмішених на каркасі 7, і рідина за допомогою каналу регулювання 10 витискається з ємності б через діафрагму 11 ствола 1, при зворотному русі привідної рукоятки 2 по системі каналів через клапан 8 нагнітається газ в порожнину тангенційно через підсилювач тиску у вигляді турбулізатора потоку ствола 1, під дією якого в стволі утворюється вихровий потік при обтіканні обтікача 4 в кавітаційному змішувачі 3 створюються умови для підсосу води через діафрагму 11, яка змішується з газом, подрібнюється на дрібні краплини, формується тонкодисперсна система з дрібними краплинами або аерозолем, за допомогою ствола 1 з привідними рукоятками 2 створюється факел 13 і через поворотне сопло із змінним січенням 12 направляється із швидкістю більш 20 м/сек в очаг пожежі. Таким чином, заявлений ранцевий пристрій дозволить здійснити і організувати принципово нову технологію пожежотушіння з допомогою високошвидкісного тонкодисперсного факелу води з розміром крапель менше 100 мкм або аерозолю. При попаданні факелу дрібних крапель в очаг пожежі вони швидко випаровуються, відбирають велику кількість тепла і ізолюють за рахунок отриманої пари очаг пожежі від кисню повітря. Виділення пари інтенсивніше в 10 тисяч раз чим при використанні звичайного водяного ствола.
