Ранцевий вогнегасник

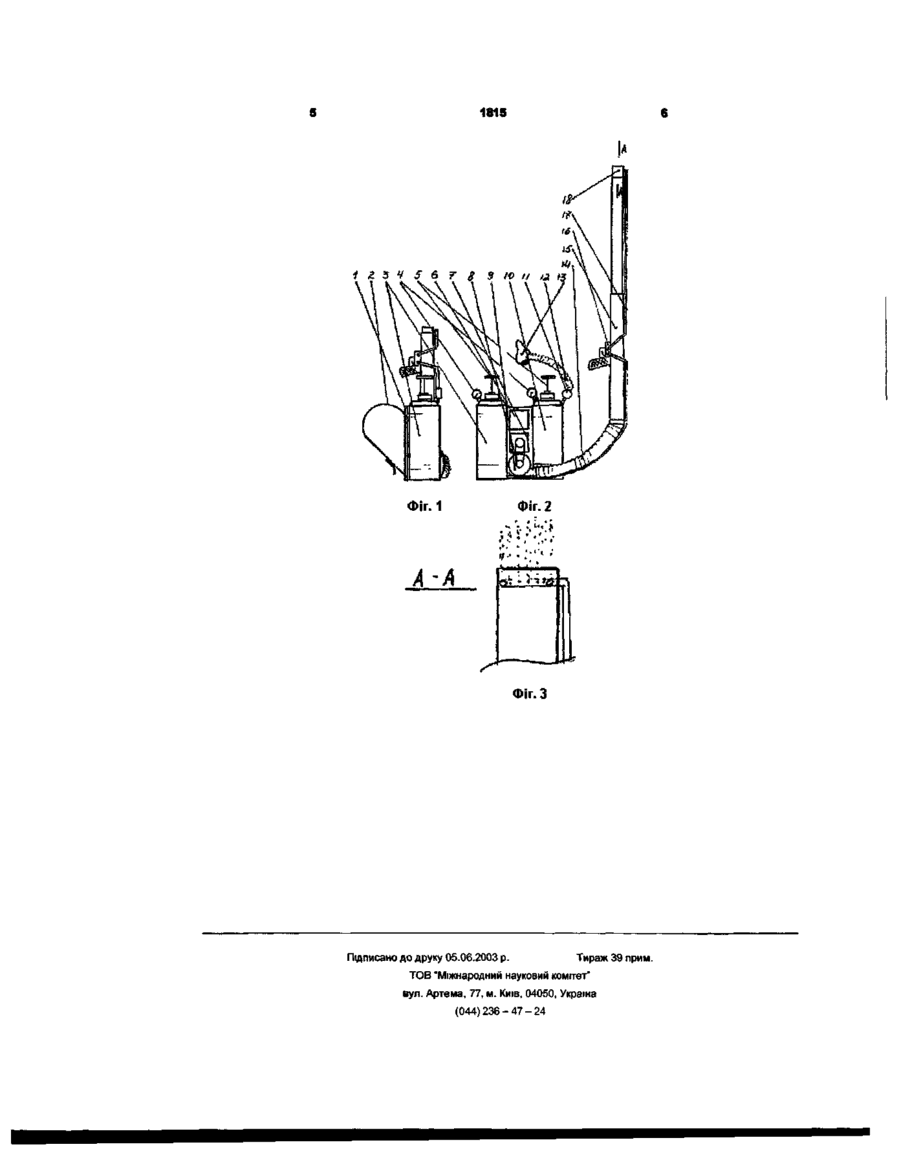

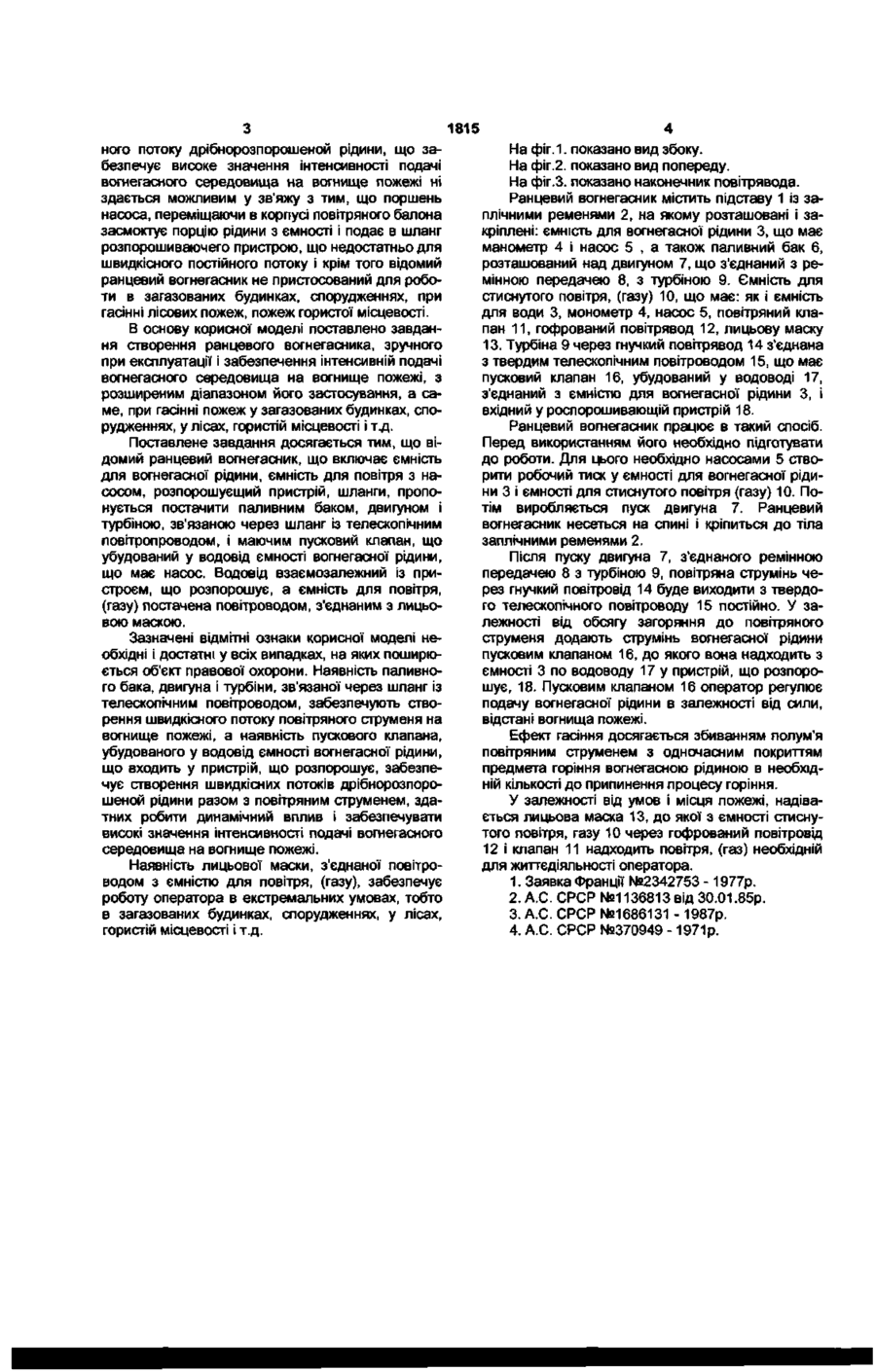

Ранцевий вогнегасник, що містить ємність для вогнегасильної рідини, ємність для повітря з насо сом, розпиляючий пристрій, шланги, який відрізняється тим, що він оснащений паливним баком, двигуном і турбіною, зв'язаною з телескопічним повітроводом, що має пусковий клапан, вбудований у водовід ємності вогнегасильної рідини, оснащеної насосом, і вхідний розпиляючий пристрій, а ємність для повітря (газу) через повітровід з'єднанна з лицьовою маскою. Корисна модель відноситься до протипожежної техніки і може бути використана для гасіння різних класів пожеж і особливо в місцях недоступних для існуючої техніки пожежа-тушіння таких як ліс, гориста місцевість, загазовані будинки, різні спорудження. Відомий ручний вогнегасник утримуючий резервуар для вогнегасної речовини з випускним трубопроводом, зв'язаним з піногенератором, з'єднаний газовим трубопроводом через редуктор і механізм включення з балоном стиснутого повітря і для вирівнювання тиску в резервуарі. [1] Він призначений переважно для гасіння пожеж в обсягах зі змінюваним тиском і не може бути ефективно використаний при гасінні пожеж у лісах, у гористій місцевості, у загазованих будинках і спорудженнях. Відомий ручний вогнегасник, що містить резервуар для вогнетушачой речовини з випускним трубопровідом, зв'язаним з піногенератором, з'єднаний газовим трубопроводом через редуктор і механізм включення з балоном стиснутого повітря і засобу для вирівнювання тиску в резервуарі, крім того він має механізм включення резервуара вогнегасної рідини, розміщеної в корпусі над шийкою резервуара, а засіб для вирівнювання тиску має запобіжний і пропускний клапани, механізм включення балона стиснутого газу розташований у корпусі і має шток з осьовим і з'єднаними с їм наскрізними радіальними клапанами, шток через клапан з'єднаний з ножем закріпленим у центрі клапана [2]. Така конструкція підвищує швидкодію. Однак конструктивно складна і не забезпечить ефективну роботу з пожежегасіння в лісовій гористій місцево сті, у загазованих будинках і спорудженнях. Відомий ранцевий вогнегасник, що включає ранцевий бак з вогнегасною рідиною, сполучний шланг, видаткову ємність з рухливим поршнем, що витісняє рідина за допомогою додатка фізичного зусилля оператором. Випускний і зворотний клапани, струминну форсунку і лямки для перенесення. [3] Застосування цього ранцевого вогнегасника для створення швидкісних потоків дрібнорозпорошеной рідини, здатних зробити динамічний вплив і забезпечити високе значення інтенсивності подачі вогнегасного середовища на вогнище пожеж, ні здається можливим у силу ряду причин. Перше, малі величини тиску на поршень не дозволяють досягти високої швидкості струменя і необхідної якості розпилення рідини. Друге, оскільки фізичні можливості оператора дуже обмежені. Тому що за допомогою цього вогнегасника, одночасно можна витісняти тільки невелику кількість рідини, при цьому далекобійність струменя також невелика, що не дозволяє ефективно його використовувати при гасінні пожеж у лісах, гористій місцевості, у загазованих будинках і спорудженнях. Як прототип пропонованого ранцевого вогнегасника, по сукупності загальних ознак обраний ранцевий вогнегасник, що включає ємність для розчину, насос з рукояткою, що встановлений концентрично усередині повітряного балона, змонтованого на з'єднаному з ємністю для розчину за допомогою знімних пленок кронштейна., розпорошуєщий пристрій, шланга. [4] Така конструкція вогнегасника забезпечує зручності при експлуатації, знижує трудомісткість, однак забезпечити створення швидкісного постій ю 00 1815 ного потоку дрібнорозпорошеной рідини, що забезпечує високе значення інтенсивності подачі вогнегасного середовища на вогнище пожежі ні здається можливим у зв'яжу з тим, що поршень насоса, переміщаючи в корпусі повітряного балона засмоктує порцію рідини з ємності і подає в шланг розпорошиваючего пристрою, що недостатньо для швидкісного постійного потоку і крім того відомий ранцевий вогнегасник не пристосований для роботи в загазованих будинках, спорудженнях, при гасінні лісових пожеж, пожеж гористої місцевості. В основу корисної моделі поставлено завдання створення ранцевого вогнегасника, зручного при експлуатації і забезпечення інтенсивній подачі вогнегасного середовища на вогнище пожежі, з розширеним діапазоном його застосування, а саме, при гасінні пожеж у загазованих будинках, спорудженнях, у лісах, гористій місцевості і т.д. Поставлене завдання досягається тим, що відомий ранцевий вогнегасник, що включає ємність для вогнегасної рідини, ємність для повітря з насосом, розпорошуєщий пристрій, шланги, пропонується постачити паливним баком, двигуном і турбіною, зв'язаною через шланг із телескопічним повітропроводом, і маючим пусковий клапан, що убудований у водовід ємності вогнегасної рідини, що має насос. Водовід взаємозалежний із пристроєм, що розпорошує, а ємність для повітря, (газу) постачена повітроводом, з'єднаним з лицьовою маскою. Зазначені відмітні ознаки корисної моделі необхідні і достатні у всіх випадках, на яких поширюється об'єкт правової охорони. Наявність паливного бака, двигуна і турбіни, зв'язаної через шланг із телескопічним повітроводом, забезпечують створення швидкісного потоку повітряного струменя на вогнище пожежі, а наявність пускового клапана, убудованого у водовід ємності вогнегасної рідини, що входить у пристрій, що розпорошує, забезпечує створення швидкісних потоків дрібнорозпорошеной рідини разом з повітряним струменем, здатних робити динамічний вплив і забезпечувати високі значення інтенсивності подачі вогнегасного середовища на вогнище пожежі. Наявність лицьової маски, з'єднаної повітроводом з ємністю для повітря, (газу), забезпечує роботу оператора в екстремальних умовах, тобто в загазованих будинках, спорудженнях, у лісах, гористій місцевості і т.д. На фіг.1. показано вид збоку. На фіг.2. показано вид попереду. На фіг.З. показано наконечник повітрявода. Ранцевий вогнегасник містить підставу 1 із заплічними ременями 2, на якому розташовані і закріплені: ємність для вогнегасної рідини 3, що має манометр 4 і насос 5 , а також паливний бак 6, розташований над двигуном 7, що з'єднаний з ремінною передачею 8, з турбіною 9. Ємність для стиснутого повітря, (газу) 10, що має: як і ємність для води 3, монометр 4, насос 5, повітряний клапан 11, гофрований повітрявод 12, лицьову маску 13. Турбіна 9 через гнучкий повітрявод 14 з'єднана з твердим телескопічним повітроводом 15, що має пусковий клапан 16, убудований у водоводі 17, з'єднаний з ємністю для вогнегасної рідини 3, і вхідний у роспорошивающій пристрій 18. Ранцевий вогнегасник працює в такий спосіб. Перед використанням його необхідно підготувати до роботи. Для цього необхідно насосами 5 створити робочий тиск у ємності для вогнегасної рідини 3 і ємності для стиснутого повітря (газу) 10. Потім виробляється пуск двигуна 7. Ранцевий вогнегасник несеться на спині і кріпиться до тіла заплічними ременями 2. Після пуску двигуна 7, з'єднаного ремінною передачею 8 з турбіною 9, повітряна струмінь через гнучкий повітровід 14 буде виходити з твердого телескопічного повітроводу 15 постійно. У залежності від обсягу загоряння до повітряного струменя додають струмінь вогнегасної рідини пусковим клапаном 16, до якого вона надходить з ємності 3 по водоводу 17 у пристрій, що розпорошує, 18. Пусковим клапаном 16 оператор регулює подачу вогнегасної рідини в залежності від сили, відстані вогнища пожежі. Ефект гасіння досягається збиванням полум'я повітряним струменем з одночасним покриттям предмета горіння вогнегасною рідиною в необхідній кількості до припинення процесу горіння. У залежності від умов і місця пожежі, надівається лицьова маска 13, до якої з ємності стиснутого повітря, газу 10 через гофрований повітровід 12 і клапан 11 надходить повітря, (газ) необхідній для життєдіяльності оператора. 1. Заявка Франції №2342753 - 1977р. 2. А.С. СРСР №1136813 від 30.01.85р. 3. А.С. СРСР №1686131 - 1987р. 4. А.С. СРСР №370949 - 1971р. 1815 І Д 5 Ч 5 6 7 £ 3 /{> ФІГ. 1 Фіг. 2 Фіг. З Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
