Установка змінного опромінення для світлокультури рослин

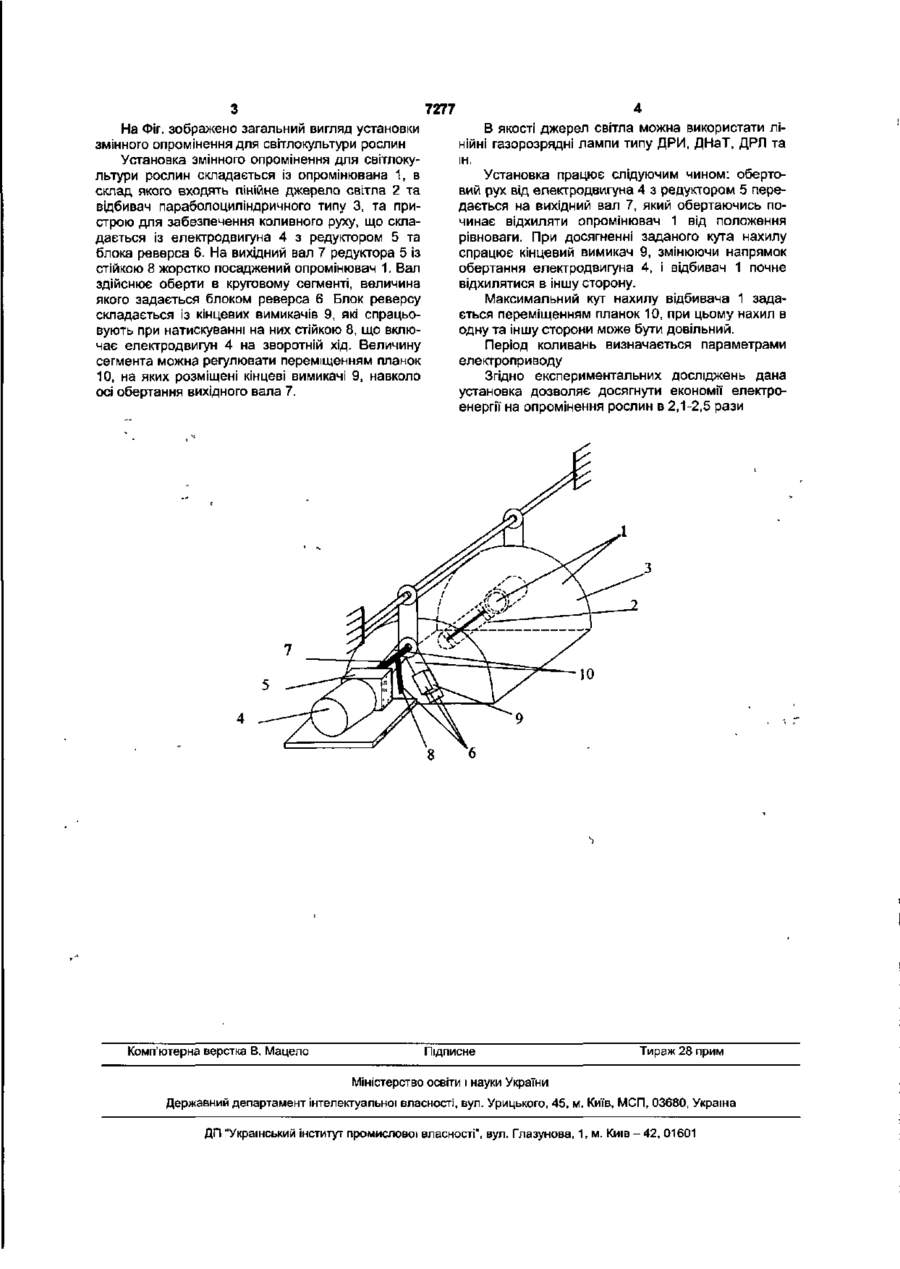

Установка змінного опромінення для світлокультури рослин, що включає опромінювач, який містить джерело світла і відбивач, та пристрій для забезпечення коливного руху, що складається з електродвигуна, редуктора, вихідний вал якого з'єднаний із опромінювачем, та блока реверса, яка відрізняється тим, що відбивач виконаний параболоциліндричного типу, джерело світла є лінійним, а вісь вихідного вала редуктора пристрою для забезпечення коливного руху розташована горизонтально з можливістю здійснення коливного руху опромінювача навколо горизонтальної осі в межах кругового сегмента, величина якого задається. Корисна модель відноситься до опромінювальних установок змінного або переривчастого опромінення і може застосовуватися в сільському господарстві для вирощування рослин закритого грунту. Відома стаціонарна опромінююча установка з опромінювачами ОТ-400 на основі лампи ДРЛФ400, які найбільш часто використовуються для світло культури в промислових теплицях, [див. В.А. Козинский, Электрическое освещение и облучение. -М.; Агропромиздат, 1991. - 169с, Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга - М.; Энергоатомиздат, 1995. - 528с], та пристрій для переривчастого опромінення рослин [Авторське свідоцтво СРСР N1142052, МКВ5 A01G9/28, опубліковане 1985]. Недоліком даних опромінювачів є великі непродуктивні втрати потоку випромінювання у верхню частину півсфери (для ОТ-400 вони складають 18-20%), висока енергоємність та матеріаломісткість опромінюючих установок, низький рівень опромінення. Найбільш близьким по технічній суті до корисної моделі є опромінювальна установка для світлокультури рослин, що включає опромінювач, який містить джерело світла і відбивач, та пристрій для забезпечення коливного руху, що складається з електродвигуна, редуктора, вихідний вал якого з'єднаний із опромінювачем, та блока реверсу [див. Патент України №46878 від 17.06.2002р. Бюл. №6]. До недоліків даної конструкції відносяться: обертально-коливні рухи опромінювача навколо вертикальної осі створюють бокове опромінення, що викликає фототропічний нахил рослин, яке впливає на їх анатомофізіологічні та продуктивні властивості; нерівномірність опромінення вздовж опромінювальної ділянки; обмежена можливість регулювання рівня опромінення; низька ефективність опромінення при використанні лінійних джерел випромінювання з параболо-циліндричними відбивачами. В основу корисної моделі поставлено задачу підвищення ефективності та надійності конструкції опромінювальної установки, уникнення фототропічного нахилу рослин, забезпечення заданого ступеня рівномірності опромінення, використання в опромінювальних пристроях потужних лінійних джерел та параболо-циліндричних відбивачів шляхом виконання установки змінного опромінення для світлокультури рослин, що включає опромінювач, який містить джерело світла і відбивач, та пристрій для забезпечення коливного руху, що складається з електродвигуна, редуктора, вихідний вал якого з'єднаний із опромінювачем, та блока реверса причому відбивач виконаний параболоциліндричного типу, джерело світла є лінійним, а вісь вихідного вала едуктора пристрою для забезпечення коливного руху розташована горизонтально з можливістю здійснення коливного руху опромінювала навколо горизонтальної осі в межах кругового сегменту, величина якого задається. CM 7277 В якості джерел світла можна використати лінійні газорозрядні лампи типу ДРИ, ДНаТ, ДРЛ та ін. Установка працює слідуючим чином: обертовий рух від електродвигуна 4 з редуктором 5 передається на вихідний вал 7, який обертаючись починає відхиляти опромінювач 1 від положення рівноваги. При досягненні заданого кута нахилу спрацює кінцевий вимикач 9, змінюючи напрямок обертання електродвигуна 4, і відбивач 1 почне відхилятися в іншу сторону. Максимальний кут нахилу відбивача 1 задається переміщенням планок 10, при цьому нахил в одну та іншу сторони може бути довільний. Період коливань визначається параметрами електроприводу Згідно експериментальних досліджень дана установка дозволяє досягнути економії електроенергії на опромінення рослин в 2,1-2,5 рази На Фіг. зображено загальний вигляд установки змінного опромінення для світлокультури рослин Установка змінного опромінення для світлокультури рослин складається Із опромінювана 1, в склад якого входять лінійне джерело світла 2 та відбивач параболоциліндричного типу 3, та пристрою для забезпечення коливного руху, що складається із електродвигуна 4 з редуктором 5 та блока реверса 6. На вихіднийвал 7 редуктора 5 Із стійкою 8 жорстко посаджений опромінювач 1. Вал здійснює оберти в круговому сегменті, величина якого задається блоком реверса 6 Блок реверсу складається із кінцевих вимикачів 9, які спрацьовують при натискуванні на них стійкою 8, що включає електродвигун 4 на зворотній хід. Величину сегмента можна регулювати переміщенням планок 10, на яких розміщені кінцеві вимикачі 9, навколо осі обертання вихідного вала 7. 10 8 Комп'ютерна верстка В. Мацело 6 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
