Хвилевий відбивач

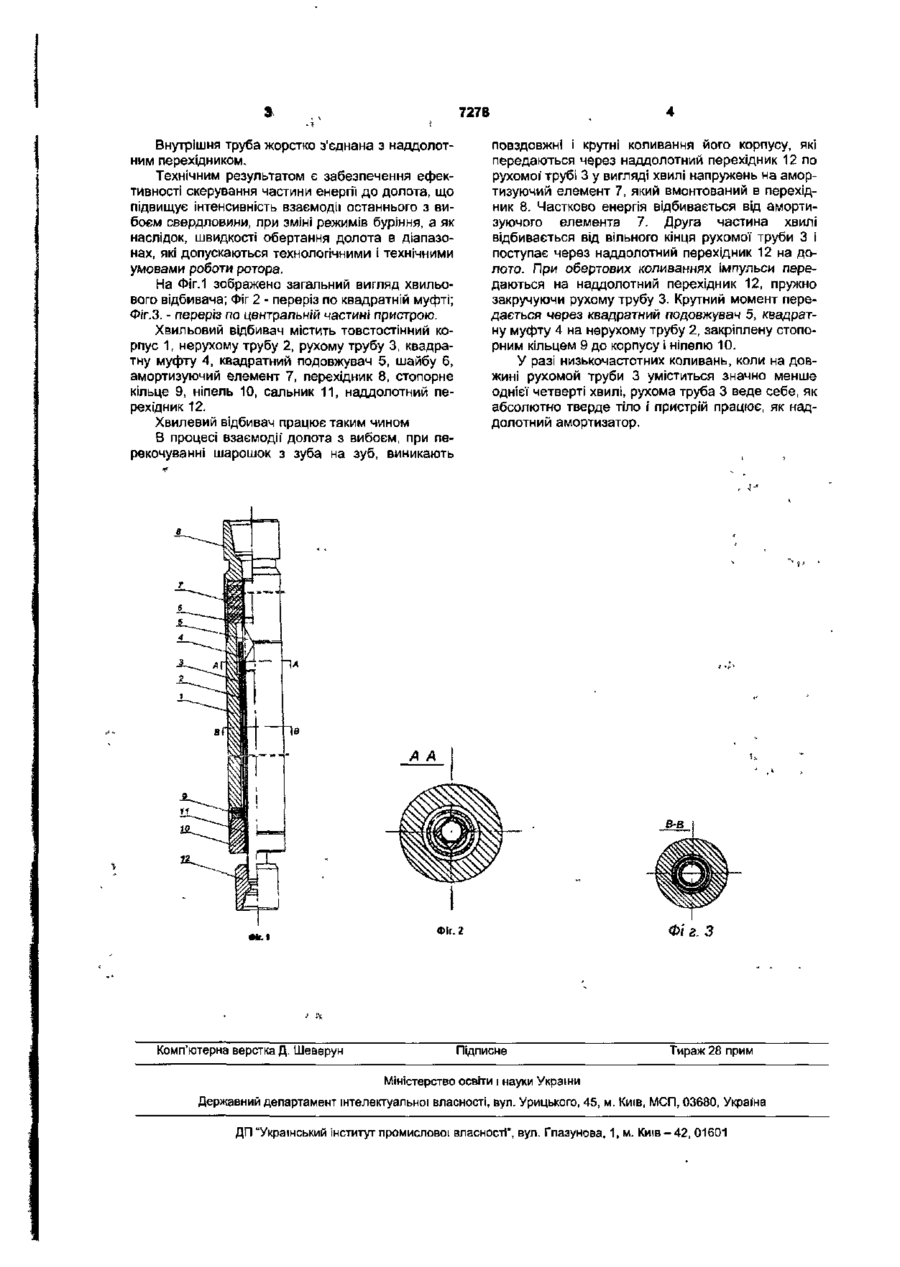

Хвилевий відбивач, що виконаний у вигляді концентрично встановлених в корпусі двох з'єднаних труб з різними поперечними перерізами і амортизуючим елементом, який відрізняється тим, що труби з'єднані між собою у вигляді торсіона, причому зовнішня труба закріплена нерухомо у корпусі, а рухома внутрішня труба закінчується квадратним подовжувачем, який входить в квадратну муфту зовнішньої труби з квадратним отвором, і розташована дотично до амортизуючого елемента. Корисна модель відноситься до технічних засобів буріння свердловин, а саме до хвильових відбивачів коливань в нижній частині бурильної колони. Відомий хвильовий відбивач [А.С. СРСР №420751, кл. Е21В17/06], який виконаний у вигляді двох жорстко зв'язаних труб різного поперечного перерізу і кожуха, який розміщений в зоні з'єднаних труб і утворює з трубами кільцеву порожнину. Недоліком цього пристрою є неможливість забезпечення ефективності роботи хвильового відбивача при зміні режимів буріння Найбільш близьким до хвильового відбивача, що пропонується є пристрій для буріння глибоких свердловин з пружним з'єднувачем долота [патент США №2815928, кл 175-56], який складається з концентрично встановлених в корпусі двох з'єднаних труб з різними поперечними перерізами Труби поміж собою у верхньому кінці закріплені жорстко Внутрішня труба закінчується наддолотним перехідником та встановлена з радіальним зазором в трубі більшого діаметра з потовщеною стінкою. Однак, такий пристрій розрахований на відбиття хвилі вузького діапазону частот і має досить великі лінійні розміри, тому кожний раз при зміні режимів буріння виникає необхідність змінювати параметри хвильового відбивача відповідно до частоти обертання долота, а також настроювати пристрій на відповідний діапазон частот коливань. Окрім того, для отримання відповідної ефективної крутної жорсткості центральної труби її довжина може досягати 10 і більше метрів, що призводить до суттєвих незручностей. З приведеного вище витікає, що перенастройка пристрою пов'язана з заміною довжини труб. Окрім того, на низьких частотах коливань хвильовий відбивач не ефективний. Задачею корисно! моделі є розширення частотного діапазону роботи та забезпечення ефективності роботи хвилевого відбивача при зміні режимів буріння за рахунок вдосконалення його конструкції. Поставлена задача досягається тим, що хвилевий відбивач виконаний у вигляді концентрично встановлених в корпусі двох труб з різними поперечними перерізами, з'єднаних між собою у вигляді торсіона, при чому зовнішня труба закріплена нерухомо у корпусі, а рухома внутрішня труба закінчується квадратним подовжувачем, який входить в квадратну муфту зовнішньої труби з квадратним отвором, і розташована дотично в амортизуючий елемент. Виконання верху рухомої' труби з квадратним подовженням, яке входить в муфту нерухомої труби з квадратним отвором, дає можливість синхронно сприймати крутні коливання долота Амортизуючий елемент (наприклад, гума, металеві пружини, сендвіч) відіграє роль екранавідбивача, хвильовий опір якого різко відрізняється від опору рухомої труби. 00 СМ 7278 Внутрішня труба жорстко з'єднана з наддолотним перехідником. Технічним результатом є забезпечення ефективності скерування частини енергії до долота, що підвищує інтенсивність взаємодії останнього з вибоєм свердловини, при зміні режимів буріння, а як наслідок, швидкості обертання долота в діапазонах, які допускаються технологічними і технічними умовами роботи ротора. На Фіг.1 зображено загальний вигляд хвильового відбивача; Фіг 2 - переріз по квадратній муфті; Фіг.З. - переріз по центральній частині пристрою. Хвильовий відбивач містить товстостінний корпус 1, нерухому трубу 2, рухому трубу 3, квадратну муфту 4, квадратний подовжувач 5, шайбу 6, амортизуючий елемент 7, перехідник 8, стопорне кільце 9, ніпель 10, сальник 11, наддолотний перехідник 12. Хвилевий відбивач працює таким чином В процесі взаємодії долота з вибоєм, при перекочуванні шарошок з зуба на зуб, виникають повздовжні і крутні коливання його корпусу, які передаються через наддолотний перехідник 12 по рухомої' трубі 3 у вигляді хвилі напружень на амортизуючий елемент 7, який вмонтований в перехідник 8. Частково енергія відбивається від амортизуючого елемента 7. Друга частина хвилі відбивається від вільного кінця рухомої труби 3 і поступає через наддолотний перехідник 12 на долото. При обертових коливаннях імпульси передаються на наддолотний перехідник 12, пружно закручуючи рухому трубу 3. Крутний момент передається через квадратний подовжувач 5, квадратну муфту 4 на нерухому трубу 2, закріплену стопорним кільцем 9 до корпусу і ніпелю 10. У разі низькочастотних коливань, коли на довжині рухомой труби 3 уміститься значно менше однієї четверті хвилі, рухома труба 3 веде себе, як абсолютно тверде тіло і пристрій працює, як наддолотний амортизатор. А А в-в Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Фі г. З Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
