Пристрій для центрування малюнка на рулонному пакувальному матеріалі по виробу, що загортають

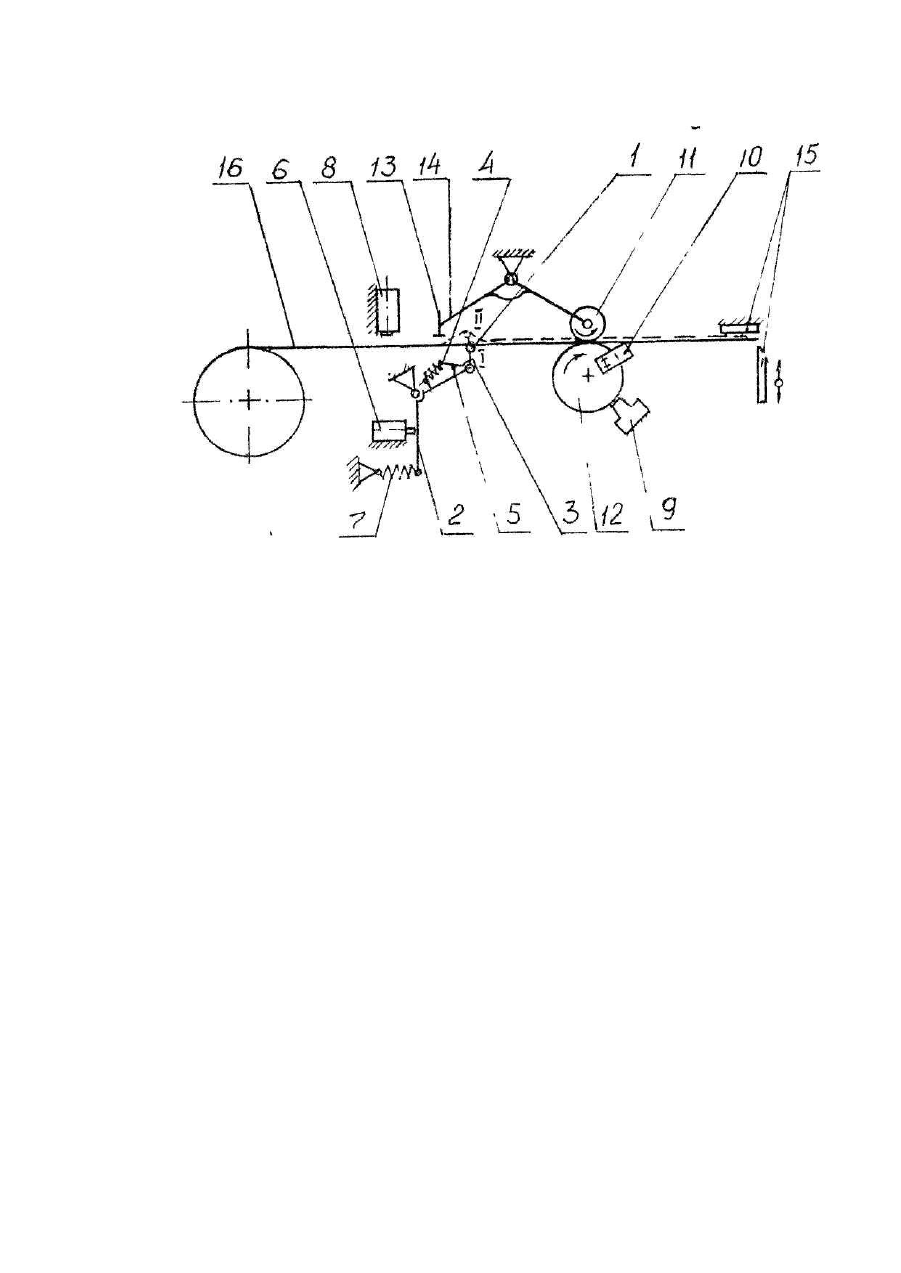

Изобретение относится к упаковочной технике, а более конкретно к машинам для завертки конфет и карамели в рулонные упаковочные материалы. Известны устройства для центрирований рисунка в машине для завертки конфет марки ЕУ7 и в машине для завертки карамели EЛЗ. Устройство состоит из электрического циклового датчика, включающего в заданный момент времени фотореле, реагирующее на метку на рулонному упаковочном материале, механизма запирания, содержащего электромагнит, который по сигналу фо тореле удерживает коромысло, установленное на кулачковом механизме, на котором закреплена решетка, воздействующая на упаковочный материал. Кулачковый механизм обеспечивает возвратно-поступательное перемещение решетки в направлении, перпендикулярном плоскости подачи упаковочного материала, Известное устройство является недостаточно надежным в связи с большим числом звеньев. Известно устройство для центрирования этикетки в блоке печати аппарата для отпечатывания товарных этикеток. Устройство содержит датчик положения этикетки, управляющий выключатель, включающий подачу этикеток, механизм, обеспечивающий при включении управляющего выключателя перемещение ленты с этикетками на длину по крайней мере одной этикетки, блок регистрации выходного сигнала датчика этикеток; механизм, отматывающий ленту о обратном направлении после завершения процесса регистрации этикетки, блок управления, отключающий механизм обратной подачи после того, как лента отмотана до определенного положения блока печати, индикатор, демонстрирующий результаты работы блока регистрации. Описанная конструкция устройства для центрирования является сложной, что также снижает ее надежность. По наибольшему числу сходных признаков и достигаемому техническому эффекту в качестве прототипа выбрано устройство для центрирования машины ЕУ7. В основу изобретения положена задача создания устройства для центрирования рисунка на рулонном упаковочном материале по заворачиваемому изделию с меньшим числом звеньев, а, следовательно более простого по конструкции и более надежного. Поставленная задача решается тем, что в устройстве для центрирования рисунка на рудонном упаковочном материале по заворачиваемому изделию, содержащем цикловой электрический датчик, связанный с фотореле, управляющим электромагнитом, взаимодействующим с первым подпружиненным рычагом, и решетку, установленную с возможностью возвратно-поступaтельного перемещения в направлении, перпендикулярном плоскости перемещения упаковочного материала, первый рычаг снабжен упором, а решетка установлена на первом рычаге посредством второго подпружиненного рычага, взаимодействующего с упором. На чертеже изображена функциональная схема устройства для центрирования рисунка на рулонном упаковочном материале по заворачиваемому изделию. Устройство центрирования содержит решетку 1, первый рычаг 2, второй рычаг 3, пружину 4, упор 5, электромагнит 6, пружину 7, фотореле 8, циклoвой датчик 9, флажок 10 циклового датчика. На рисунке также показаны верхний бумагоподающий ролик 11, нижний бумагоподающий ролик 12 (на котором укреплен флажок 10), прижим 13, рычаг 14, ножи 15 отрезки заготовки, рулонный оберточный материал 16. Устройство центрирования работает следующим образом. Бумапэподающие ролики 11 и 12 периодически подают рулонные оберточные материалы в сторону ножей 15, когда последние разведены. После подачи обертки на заданную длину от не показанного на рисунке приводного механизма рычаг 14 поворачивается так, что ролик 11 поднимается, а прижим 13 опускается, затормаживая обертку. По сигналу о т датчика 9 (после вхождения в него флажка 10) фотореле 8 проверяет, находится ли при неподвижной обертка под ним метка на оберточном материале (в соответствии с кинематикой она может уйти от него только вперед по ходу обертки). Если метки нет, то включается толкающий магнит 6, который, поворачивая рычаг2, поднимает решетку 1 с рычагом 3, упертым в упор 5. Решетка, s свою очередь, приподнимая оберточный материал, вытягивает его из бума то подающих роликов. После соприкосновения роликов обертка снова подается ими на заданную величину, но уже от сдвинутого назад начального положения. При этом сама же обертка утапливает решетку 1 ниже своего уровня, проворачивая рычаг 3 и отрывая его от упора В. При последующей остановке прижим стопорит обертку и последующая метка уже будет ближе к фотореле, чем предыдущая. При остановке обертки решетка 1 снова выпрямится под действием пружины 4, снова оттянет обертку, но если метка на этот раз будет под фотореле, то магнит обесточится и рычаг 2 с рычагом 3 и решеткой 1 опустится еще до начала подачи обертки роликами 11 и 12. Поскольку устройство работает та
