Пневматичний висівний апарат

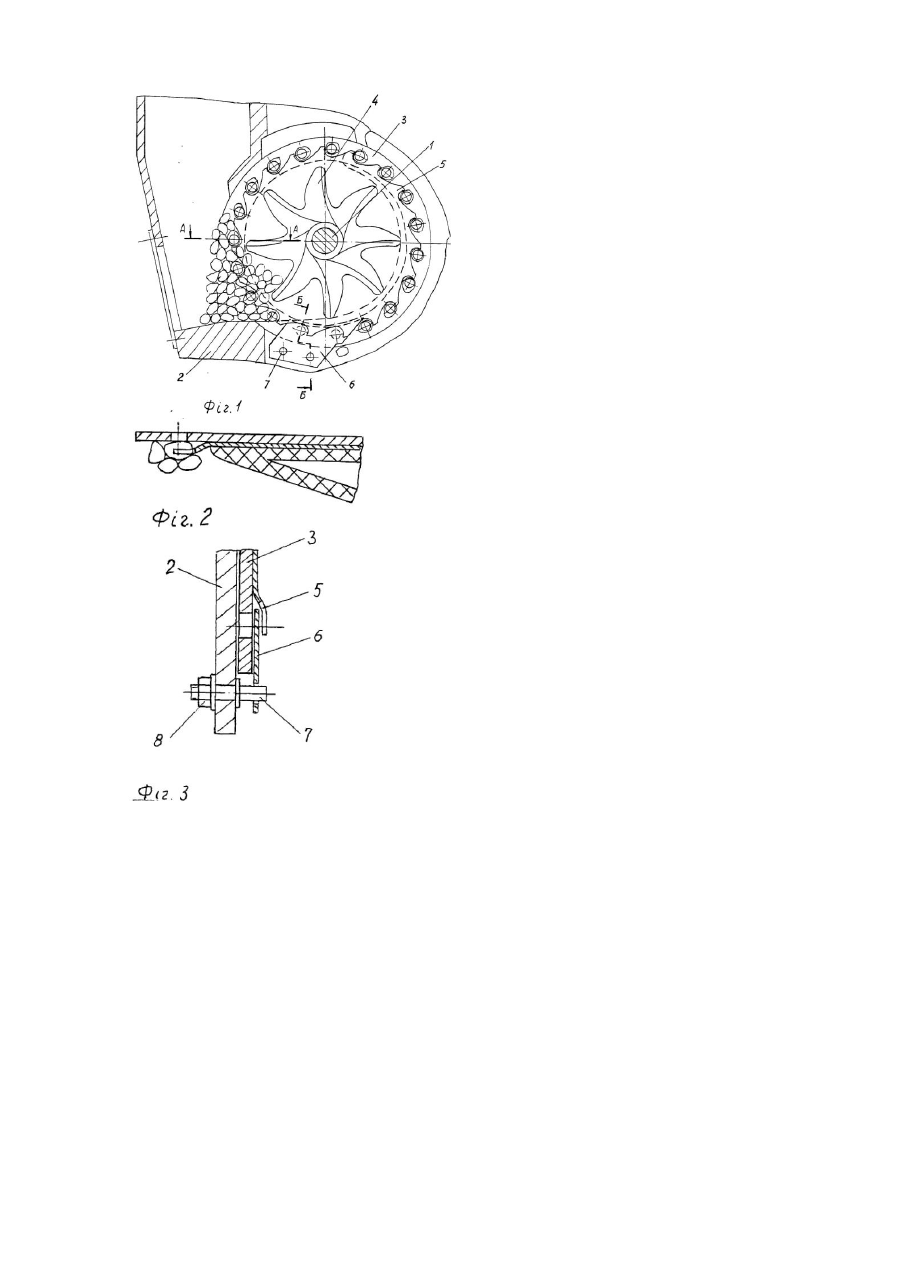

Винахід відноситься до галузі сільськогосподарського машинобудування, може бути використаний у просапних сівалках точного висіву з пневматичними висівними апаратами. Відомі пневматичні висівні апарати точного висіву [1], які мають корпус, висівний диск, вал, перегрібач. Перегрібач забезпечує деякий розгін насіння в напрямку обертання диска, внаслідок чого зменшується відносна швидкість між диском і насінням, а це сприяє покращенню заповненню отворів диска насінням . Однак хаотичне переміщення насіння в зоні ряду отворів зменшує можливість його присмоктування до отворів диска, а ті, що вже присмоктались до отворів, можуть бути зірвані з зони отворів іншими насінинами, які потрапляють на шлях переміщення вже присмоктаних насінин. Все це порушує точний (одинарний) відбір насіння висівним диском. Найближчий прототип-висівний апарат [2] покращує процес заповнення насіння за рахунок попередньої орієнтації його проти отворів завдяки установці додаткового диска між висівним диском і перегрібачем. Цей процес сприятливий для плоского насіння, для якого центр ваги співпадає з окрайцем додаткового диска або знаходиться всередині товщини цього диска. Але при висіві круглого насіння кукурудзи, сої, рицини центр ваги його знаходиться за межами товщини додаткового диска, тому при русі диска в забірній (насіннєвій) камері таке насіння зривається з отворів насінням, що знаходиться в цій камері і ефективність роботи висівного апарата зменшується, особливо на підвищених швидкостях його роботи. Іншим недоліком пневматичного висівного апарата є те, що при випаданні із отворів диска в зоні сошника насіння затримується окрайцями отворів висівного диска, перерозподіляється при польоті від диска до борозни, порушуючи цим рівномірність розміщення насіння в борозні. Винахід вирішує задачу одинарного заповнення насіння отворів висівного диска пневматичного апарата та скидання його в зоні сошника в наперед заданому місці без порушення траєкторії польоту до борозни. З цією метою в запропонованому апараті встановлено додатковий диск, який розміщений між висівним диском і перегрібачем. Для орієнтації насіння проти присмоктувального отвору впадини додаткового диска розміщені співвісно з отворами висівного диска, при цьому додатковий диск в зоні отворів диска виконаний ступінчастим таким чином, що загальна висота виступаючої частини диска перевищує половину товщини насінини. Це забезпечує повний підпір насіння, яке попало в зону отворів висівного диска та його транспортування до зони скидання в сошнику. Крім того, в зоні сошника в зазорі між висівним та додатковим дисками встановлений пластинчастий скидач, робоча кромка якого нахилена до дна борозни під кутом, меншим кута тертя насінини по скидачу. Скидач гарантує примусове скидання насіння в наперед заданому місці без порушення траєкторії польоту його до борозни. На Фіг.1 схематично зображений фрагмент пневматичного висівного апарата, на Фіг.2- те ж, розріз по А-А, на Фіг.3 - те ж, розріз по Б-Б. На валу 1 в корпусі 2 розміщений висівний диск 3 і перегрібач 4, а між ними - додатковий диск 5, який по контуру має виступи і впадини. Діаметр кола виступів більший середнього діаметра кола отворів висівного диска, а довжина впадини додаткового диска більша довжини насінини, при цьому передня частина впадини цього диска (по напрямку обертання) довша задньої (відносно вісі отвору основного диска). З метою збільшення підпору насінини з боку додаткового диска останній виконаний ступінчастим, а висота ступеню перевищує половину товщини насінини. В зоні скидання насіння в сошник (Фіг.3) в утвореному зазорі між висівним 3 і додатковим 5 дисками розміщений пластинчастий скидач 6, який встановлений на двох штирях 7, закріплених на корпусі 2 апарата гайками 8. Працює апарат таким чином. При обертанні висівного диска 3 у пневматичному апараті насіння перегрібачем 4 направляється у зону присмоктувальних отворів, де воно попадає у впадину додаткового диска і за рахунок дії розрідження присмоктується до отворів висівного диска 3. Завдяки підпору з боку додаткового диска, який має ступінчасту форму в зоні отворів, насінина краще опирається дії насіння забірної камери. Висота ступені додаткового диска забезпечує повний підпір насіння будь-якої товщини (діаметра). Завдяки співвісному розміщенню отворів висівного диска і впадин додаткового диска забезпечується одинарне заповнення насіння. Присмоктане насіння транспортується по одному до місця скидання, де під дією встановленого скидача 6 (Фіг.3) між висівним 3 і додатковим 5 дисками примусово в заданій точці скидається з отворів диска і падає в борозну, пророблену сошником сівалки. Ефективність запропонованої конструкції висівного апарата забезпечується: 1. Можливістю підвищення продуктивності висівного апарата без погіршення якості заповнення завдяки примусовій орієнтації насіння навколо присмоктувальних отворів. 2. Покращенням відбору насіння будь-якої товщини (діаметра) висівним диском завдяки ступінчастій формі виконання додаткового диска. 3. Точним місцем скидання насіння в зоні сошника завдяки розміщенню в зазорі між висівним і додатковим дисками пластинчастого скидача. Випробування показали, що запропонований апарат дозволяє збільшува ти продуктивність процесу висіву на 15-20%, а точність розподілення насіння в борозну відповідає агровимогам. Джерела інформації: 1. Гапоненко B.C., Войтюк Д.Г. Сільськогосподарські машини - 6-є вид. К.: Урожай, 1992-с.252-254. 2. Пневматичний висівний апарат, пат. України, №35828А, 6 А01С7/04, автори - Шмат С.І., Корнєв Ю.М., Шило B.C., та ін., Бюл. №3, 2001р.
