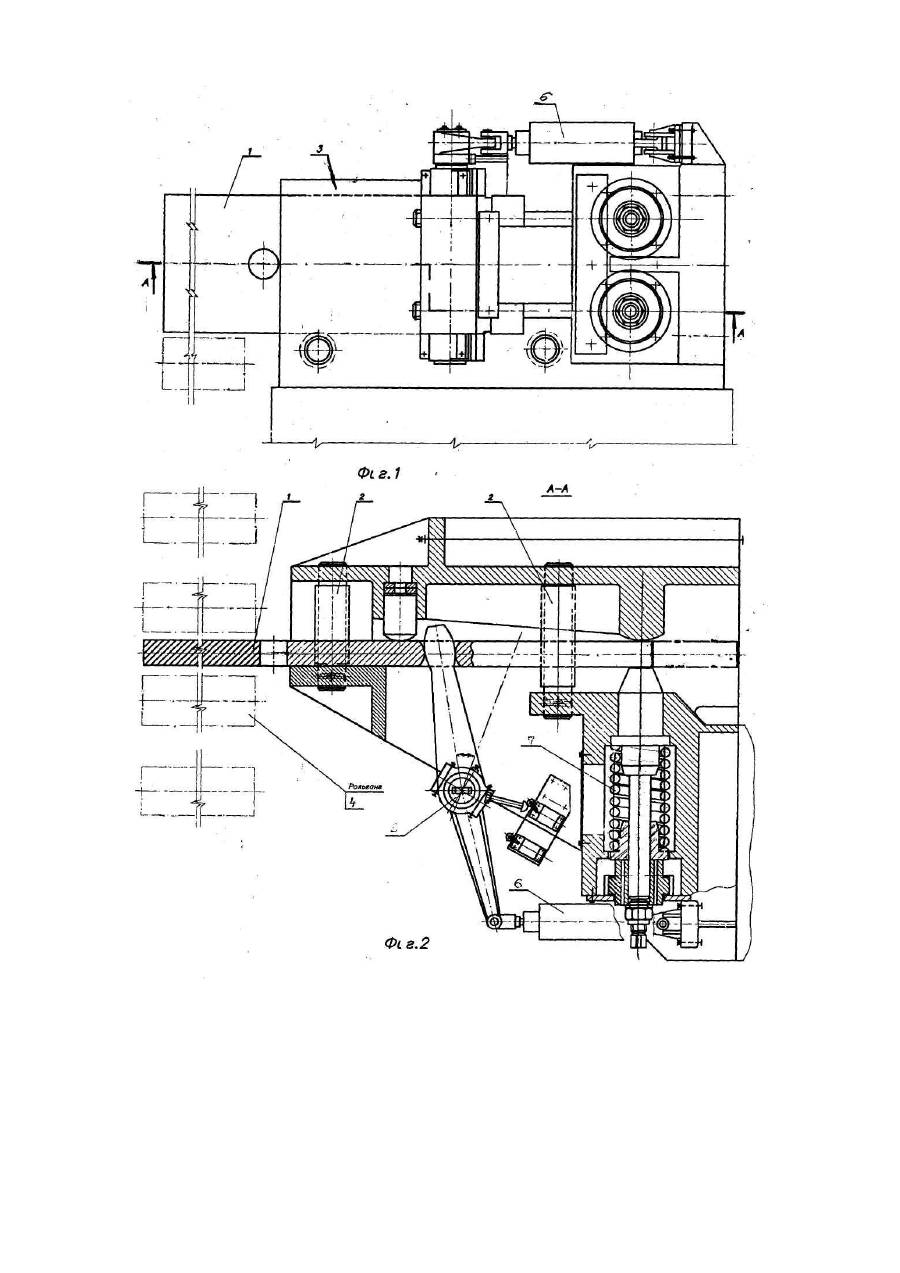

Пристрій для зупинки заготовок на рольгангу

Винахід відноситься до галузі чорної металургії, зокрема до прокатного виробництва і може бути таким, що використовується в цехах металургійних заводів для зупинки металу, що рухається по рольгангу, проти вікна завантаження печі, у холодильника тощо. Є відомим пристрій для зупинки заготівель на рольгангу, що включає упорну плиту, корпус для її розміщення, пружинні амортизатори, електропривод переміщення упорної плити, виконаний з черв'ячним редуктором, при цьому на кінці цапфи вала черв'ячного колеса насаджений кривошип, що з'єднується за допомогою шатуна з колінчатим валом. Колінчатий вал змонтований у двох підшипниках, причому один кінець вала через зубцювату муфту подовженим кінцем з'єднаний із двуплечим важелем, установленим так, що одним кінцем важеля контактує з упорною плитою, а на іншому закріплено вантаж, що врівноважує [Див. книга А.А. Корольова «Прокатні стани», «Машгиз», Москва, Фіг.192,, стор.314]. До недоліків описаного пристрою відноситься розміщення його корпуса, привода переміщення упорної плити, амортизаторів і інших його пристроїв, крім верхньої частини упорної плити, у приямку нижнього рівня підлоги цеху, що затрудняє їхнє обслуговування і вимагає значних витрат при монтажі, ремонтах, реконструкції цехів. Крім того, привод переміщення плити має підвищену металоємність, через наявність у його конструкції контргруза, редуктора, вала, підшипникових вузлів для зрівноважування маси упорної плити, що вимагає значних витрат енергії при кожнім її переміщенні. Найбільш близьким технічним рішенням, обраним як прототип, є відомий пристрій для зупинки заготівель, що включає рольганг, упорну плиту, корпус для її розміщення, пружинні амортизатори, привод переміщення завзятої плити, виконаний пневматичним. [Див. А.А. Корольов «Механічне устаткування прокатних цехів», «Металургія», М.1959 р., стор. 314, мал. 165]. До недоліків, описаного пристрою, також відноситься розміщення корпуса, привода переміщення упорної плити, амортизаторів і інших його пристроїв, крім верхньої частини упорної плити, у приямку нижнього рівня підлоги цеху, що, як і в попередньому випадку, затрудняє його обслуговування, вимагає значних витрат при монтажі, ремонті і реконструкції. Крім того, до недоліків відноситься підвищена металоємність установки в який привод переміщення, хоча і виконано пневматичним, є таким, що постачено контргрузом для зрівноважування упорної плити, щоб при кожній операції підйому-опускання упорної плити значно зменшити енерговитрати. В основу винаходу поставлена задача підвищення технологічності пристрою, за рахунок поліпшення умов обслуговування при експлуатації і ремонтах, з одночасним підвищенням його економічності, за рахунок зниження енерговитрат на переміщення рухливої плити і зниження металоємності. Поставлена задача вирішується за рахунок того, що в пристрої для зупинок заготівель на рольгангу, що включає упорну рухливу плиту, корпус для її установки, важільний механізм переміщення плити з приводом, пружинні амортизатори, корпус розташовано на рівні рольганга, а упорна рухлива плита встановлена в ньому на роликових опорах з можливістю горизонтального переміщення. Установка упорної плити в корпусі на роликових опорах і розташування самого корпуса на рівні рольганга, тобто в зоні пересування металу по рольгангу, дозволяє підвищити технологічність пристрою за рахунок поліпшення умов його обслуговування, тому що зона обслуговування виходить із приямка на рівень вище підлоги цеху. Крім того, таке виконання пристрою для зупинок заготівель дозволяє зробити його більш економічним, за рахунок зниження металоємності (контргруз у пристрої, що заявляється, відсутній) і зниження, відповідно, енерговитрат на операцію висування упорної плити, тому що витрати на роботу підйому опускання значно більше енерговитрат при ковзанні плити по опорних роликах. На Фіг.1 зображений пристрій для зупинки заготівель на рольгангу - вид з боку, На Фіг.2 - теж саме, вид з верху. Пристрій для зупинки заготівель на рольгангу включає рухливу плиту 1, встановлену на роликових опорах 2 у корпусі 3, розташованому на рівні рольганга 4, важільний механізм переміщення 5 плити 1, постачений приводом 6, амортизатори 7, жорстко встановлені в корпусі 3 для гасіння ударної сили заготівель. Робота пристрою для зупинки заготівель здійснюється в такий спосіб: Для зупинки заготівель, що рухаються, по рольгангу 4, наприклад, на проти вікна завантаження в піч, при одержанні імпульсу, привод 6 через важільний механізм переміщення 5 штовхає упорну плиту 1 по роликових опорах 2 і висуває її з корпуса, тим самим перепиняючи шлях руху заготівель.
