Спосіб розвороту злитка на приймальному рольгангу обтискного цеху та пристрій для його реалізації
Номер патенту: 53253
Опубліковано: 15.01.2003
Автори: Огей Віктор Іванович, Дригін Олександр Іванович, Бойко Володимир Семенович, Шмельков Дмитро Миколайович, Омельяненко Микола Іванович, Ірха Віктор Миколайович, Куракін Юрій Миколайович, Шебаніц Едуард Миколайович, Ощепков Анатолій Миколайович, Климанчук Владислав Владиславович, Гладковський Савелій Петрович, Тесля Олег Миколайович, Бурняшев Аркадій Васильович, Зеленський Віктор Євгенович
Формула / Реферат
1.Спосіб розвороту злитка на приймальному рольгангу обтискного цеху, що включає послідовно виконувані переміщення злитка по підвідній частині приймального рольганга до поворотного столу, вмикання електродвигуна механізму приводу роликів поворотного столу, переміщення злитка з приймального рольганга на поворотний стіл, вимикання електродвигуна механізму приводу роликів поворотного столу, вмикання електродвигуна приводу механізму розвороту поворотного столу, розворот столу зі слитком навколо вертикальної осі на 180 градусів, вимикання електродвигуна приводу розвороту та вмикання електродвигуна механізму приводу роликів поворотного столу, переміщення злитка на відвідну частину приймального рольганга, який відрізняється тим, що шляхом покращення зручності обслуговування та ремонту обладнання поворотного столу, зниження його габаритно-масових характеристик, після переміщення злитка по підвідній частині приймального рольганга до поворотного столу вмикають електродвигун приводу гідравлічного насоса, яким створюють тиск робочої рідини на вході у гідророзподільник, після чого вмикають гідророзподільник у перше положення та передають через нього робочу рідину до перших входів гідромоторів якими обертають ролики поворотного столу, переміщують злиток на поворотний стіл, вимикають гідророзподільник та розвертають поворотний стіл зі злитком на 180 градусів, після чого вмикають гідророзподільник у друге положення та передають через нього робочу рідину до других входів гідромоторів якими обертають у протилежному напрямку ролики поворотного столу, по яких переміщують злиток на відвідну частину приймального рольганга.

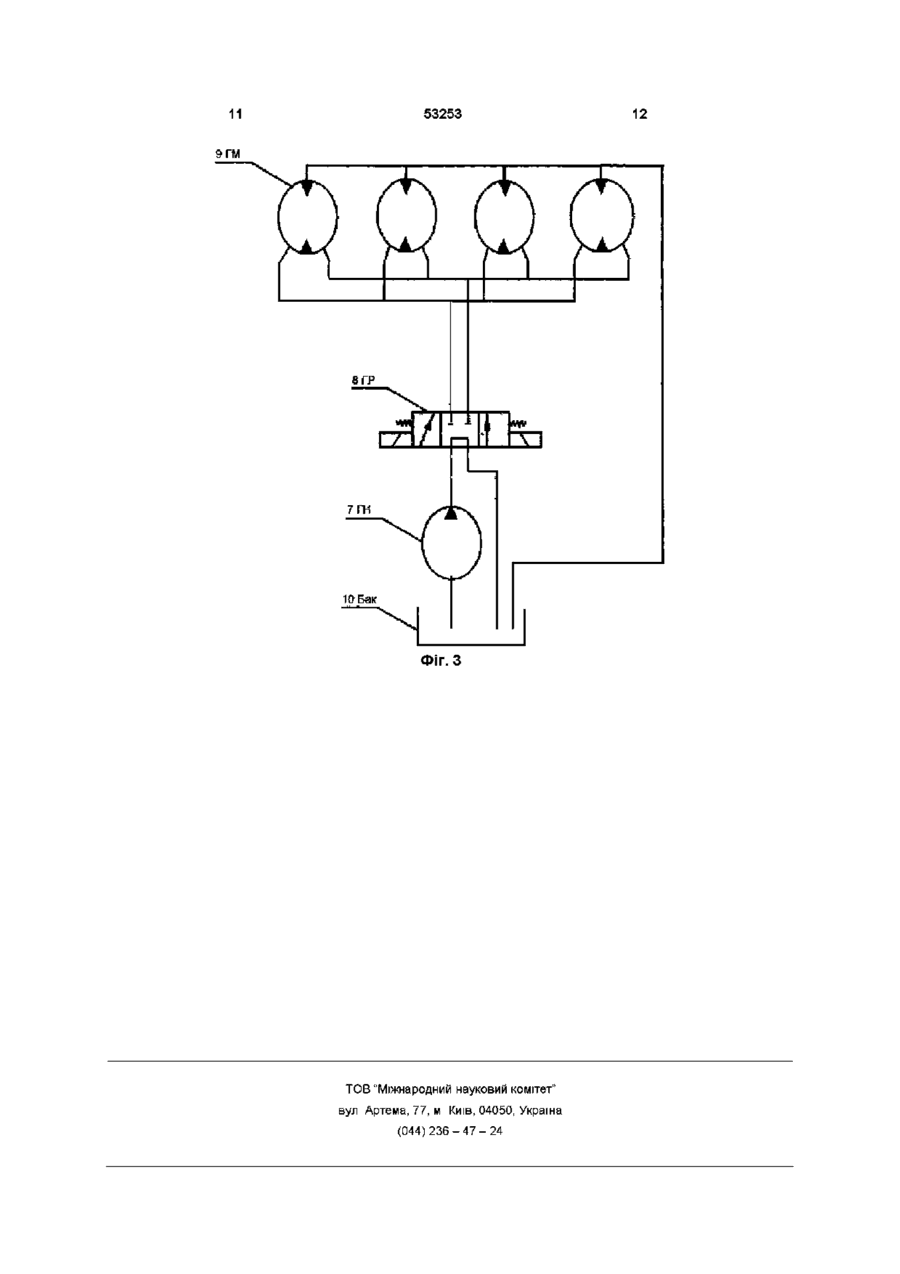

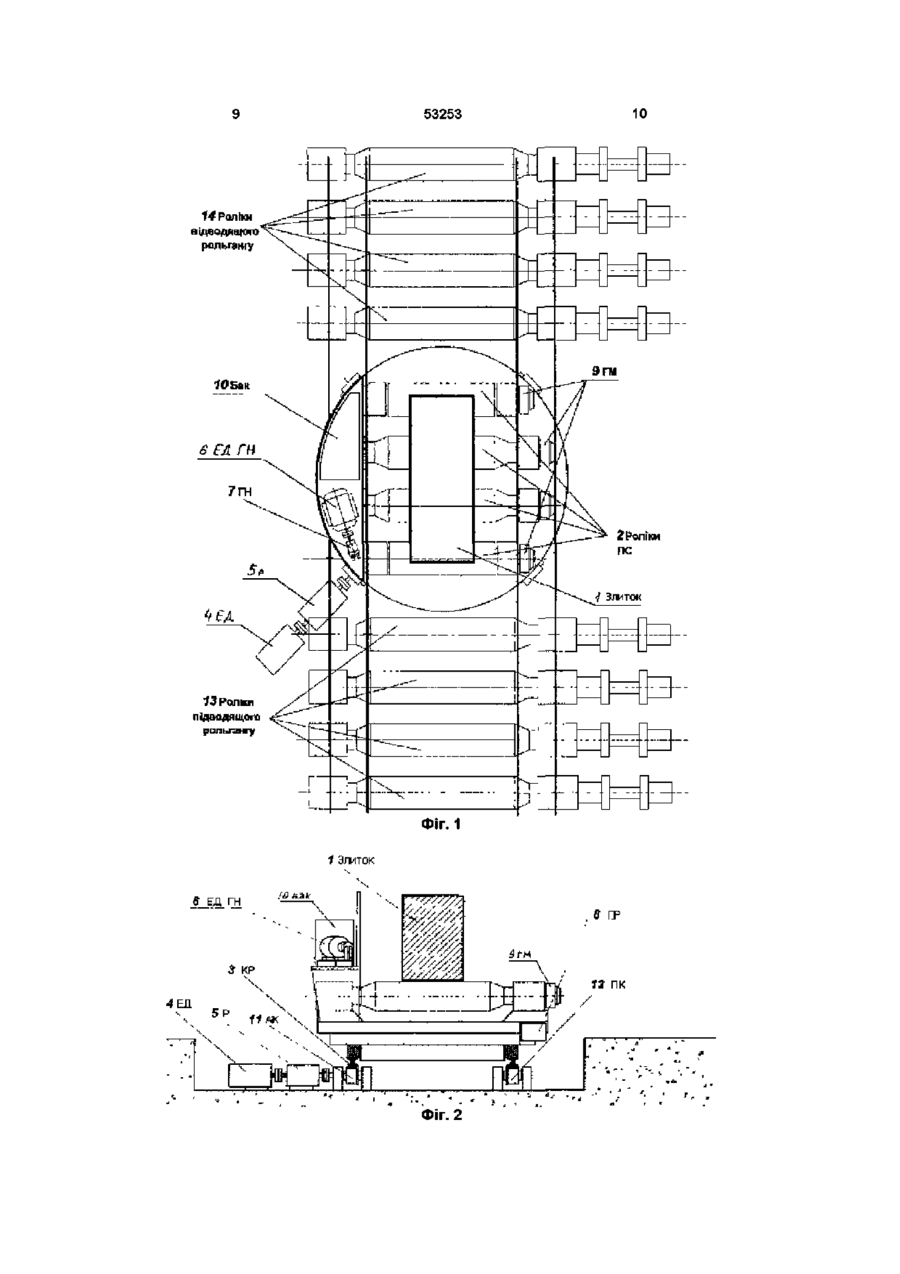

2. Поворотний стіл для реалізації способу розвороту злитка на приймальному рольгангу обтискного цеху, що включає механізм приводу розвороту поворотного столу, механізм приводу роликів поворотного столу, який відрізняється тим, що на ньому розміщують гідравлічний насос, який своїм виходом підключений до входу гідро розподільника, перший та другий виходи якого підключені до відповідних входів чотирьох гідромоторів, вихідні вали яких, у свою чергу, підключені до чотирьох роликів поворотного столу.

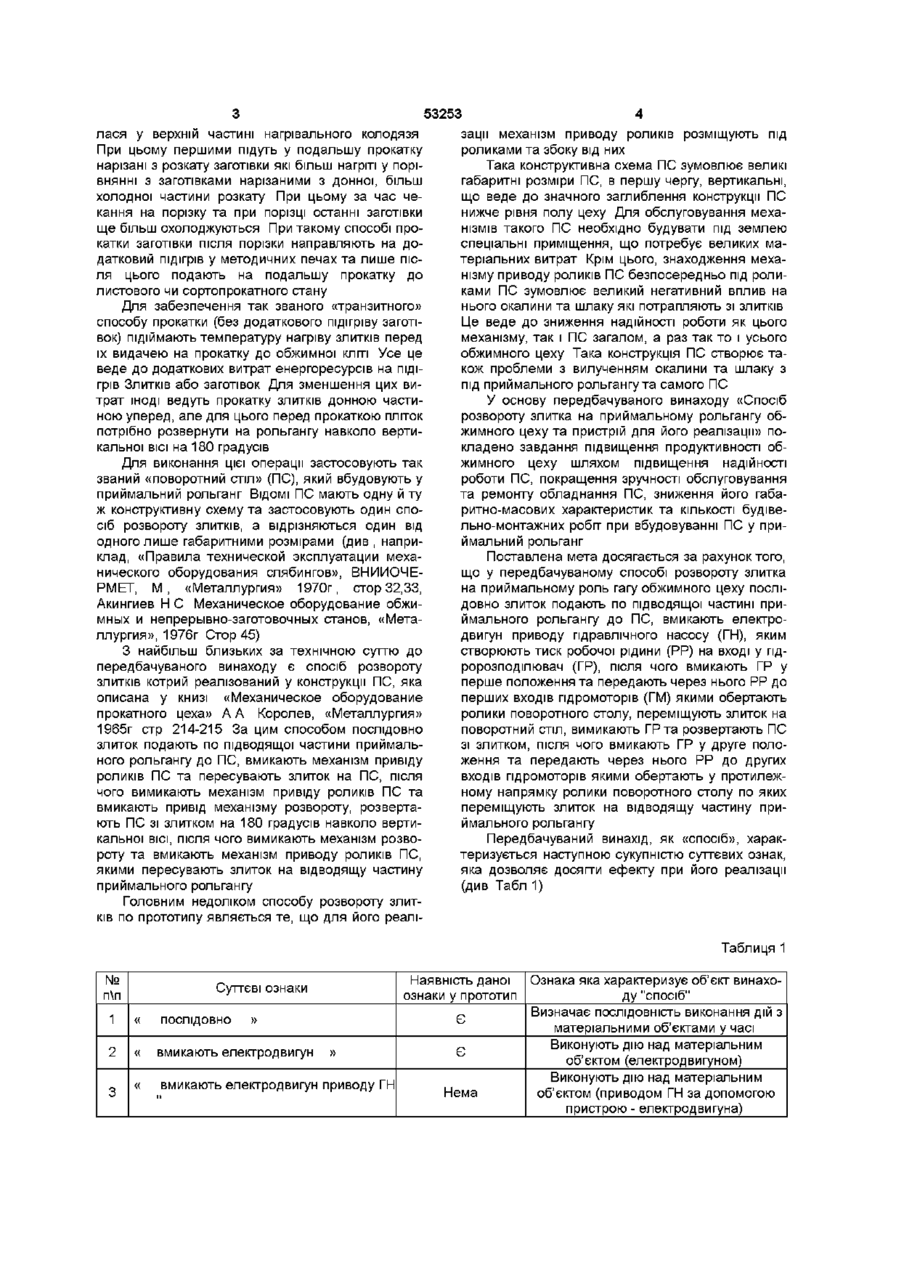

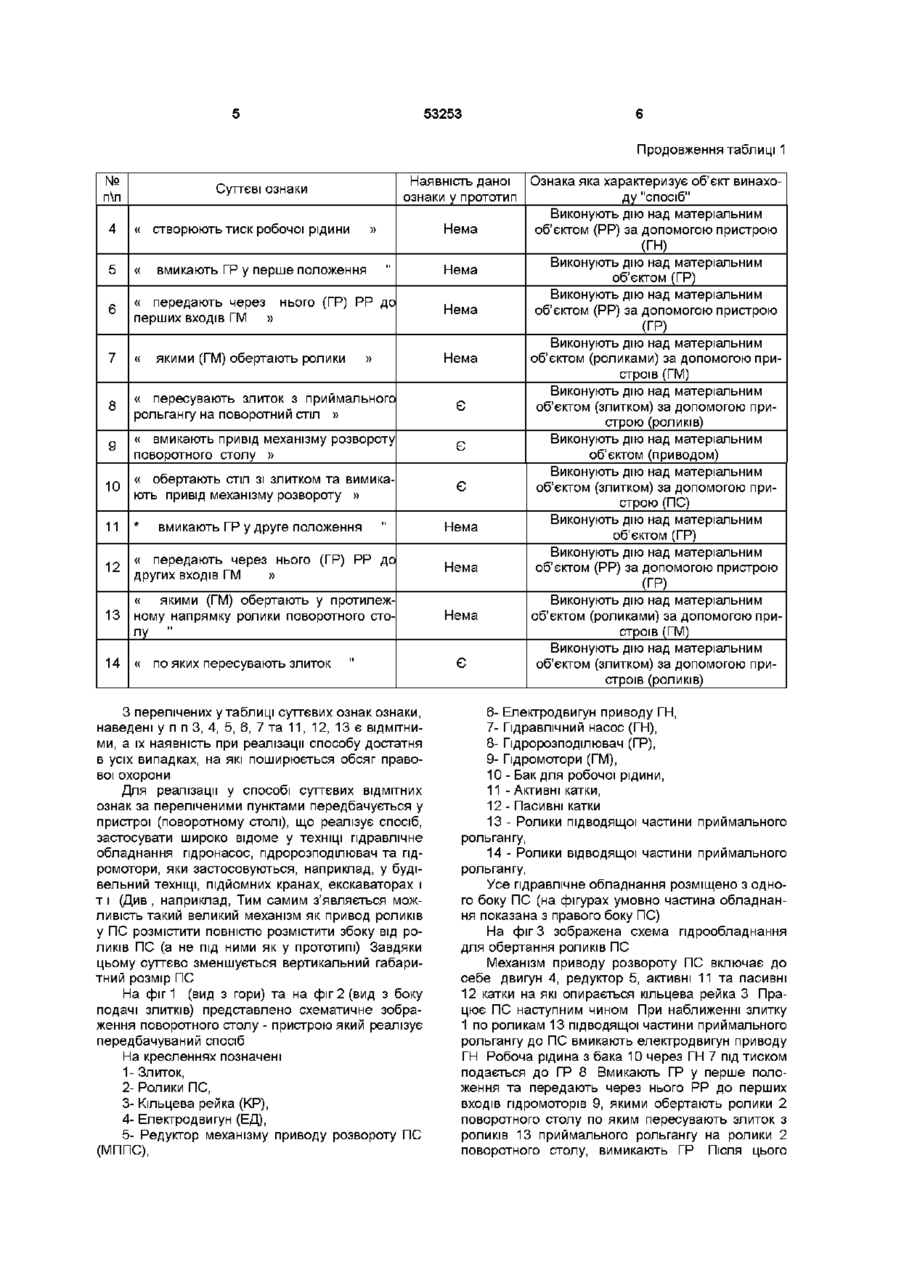

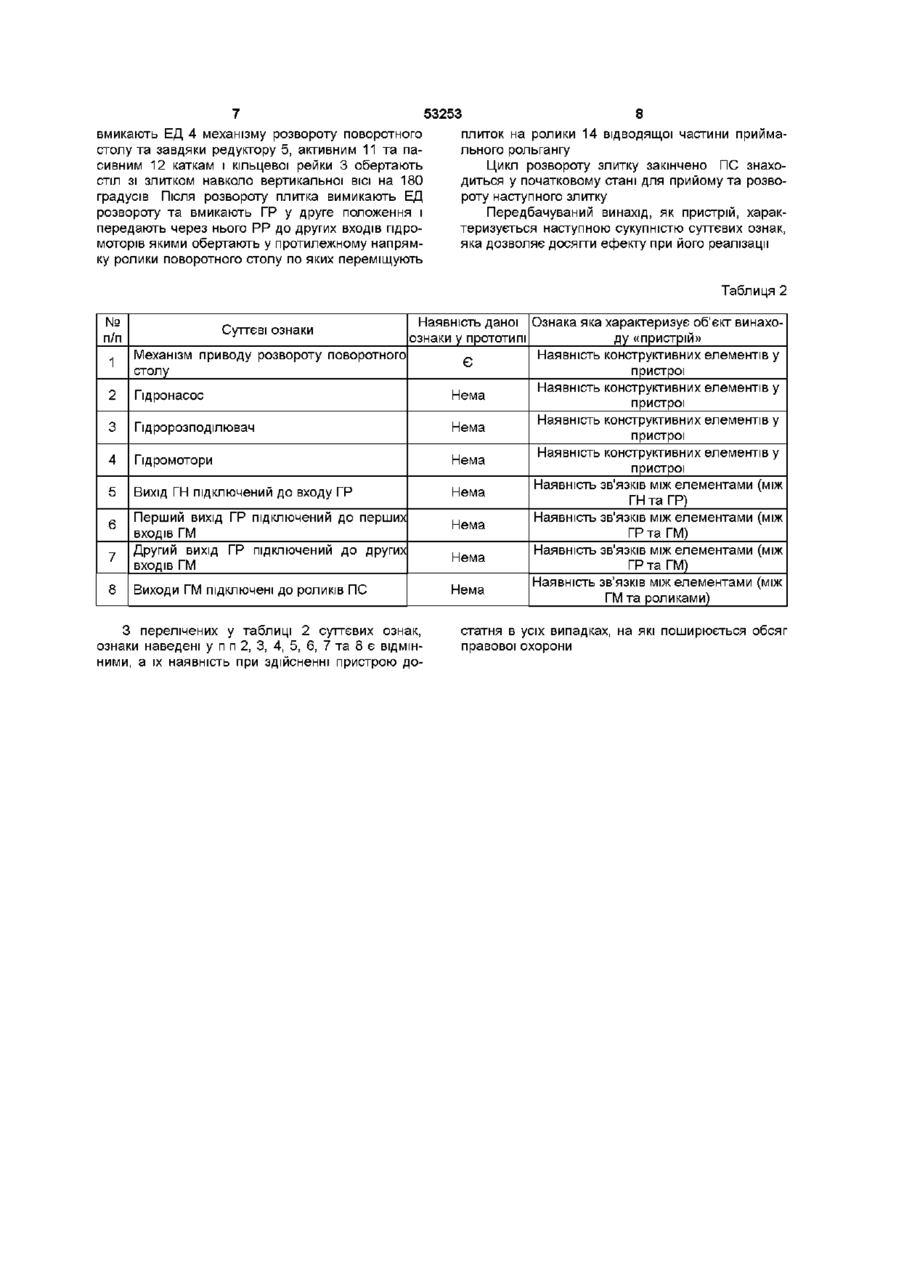

Текст
1 Спосіб розвороту слитка на приймальному роль гагу обжимного цеху, що включає до себе послідовно виконувані переміщення злитка по підводящий частині приймального - рольгангу до поворотного столу, вмикання електродвигуна механізму приводу роликів поворотного столу, переміщення злитка є приймального рольгангу на поворотний стіл, вимикання електродвигуна механізму приводу роликів поворотного столу, вмикання електродвигуна приводу механізму розвороту поворотного столу, розворот столу зі злитком навколо вертикальної ВІСІ на 180 градусів, вимикання електродвигуна приводу розвороту та вмикання електродвигуна механізму приводу роликів поворотного столу, переміщення злитка на відводящу частину приймального рольгангу, який відрізняється тим, що з метою підвищення продуктивності обжимного цеху шляхом покращення зручності обслуговування та ремонту обладнання поворотного столу, зниження його габаритно-масових характеристик, після переміщення злитка по підводящий частині приймального рольгангу до поворотного столу вмикають електродвигун приводу пдравличного насосу, яким створюють тиск робочої рідини на вході у пдророзподілювач, після чого вмикають пдророзподілювач у перше положення та передають через нього робочу рідину до перших входів гідромоторів якими обертають ролики поворотного столу, переміщують злиток на поворотний стіл, вимикають пдророзподілювач та розвертають поворотний стіл зі злитком на 180 градусів, після чого вмикають пдророзподілювач у друге положення та передають через нього робочу рідину до других входів гідромоторів якими обертають у протилежному напрямку ролики поворотного столу по яких переміщують злиток на відводящу частину приймального рольгангу 2 Поворотний стіл для реалізації способу розвороту злитка на приймальному рольгагу обжимного цеху, що включає до себе механізм приводу розвороту поворотного столу, механізм приводу роликів поворотного столу, який відрізняється тим, що на ньому розміщують гідравлічний насос який своїм виходом підключений до входу пдророзподілювача перший та другий виходи якого підключені до ВІДПОВІДНИХ входів чотирьох гідромоторів ВИХІДНІ вали яких, у свою чергу, підключені до чотирьох роликів поворотного столу Передбачуваний винахід стосується способів та засобів розвороту прокату навколо вертикальної ВІСІ при його виготовленні та транспортуванні між технологічними дільницями прокатних цехів на підприємствах чорної металургії У технологічному процесі виробництва заготівок для одержання сортового чи листового прока ту з злитків є така операція як пересування по прийомному рольгангу нагрітих у нагрівальних колодязях злитків до КЛІТІ обжимного стану для прокатки з них слябових чи блюмових розкатів При звичайному способі прокатки плитки подають по прийомному рольгангу на прокат вперед головною частиною, яка більш нагріта бо знаходи со ю сч со ю 53253 лася у верхній частині нагрівального колодязя При цьому першими підуть у подальшу прокатку нарізані з розкату заготівки які більш нагріті у порівнянні з заготівками нарізаними з донної, більш холодної частини розкату При цьому за час чекання на порізку та при порізці останні заготівки ще більш охолоджуються При такому способі прокатки заготівки після порізки направляють на додатковий підігрів у методичних печах та лише після цього подають на подальшу прокатку до листового чи сортопрокатного стану Для забезпечення так званого «транзитного» способу прокатки (без додаткового підігріву заготівок) підіймають температуру нагріву злитків перед їх видачею на прокатку до обжимної КЛІТІ Усе це веде до додаткових витрат енергоресурсів на підігрів Злитків або заготівок Для зменшення цих витрат ІНОДІ ведуть прокатку злитків донною частиною уперед, але для цього перед прокаткою пліток потрібно розвернути на рольгангу навколо вертикальної ВІСІ на 180 градусів Для виконання цієї операції застосовують так званий «поворотний стіл» (ПС), який вбудовують у приймальний рольганг ВІДОМІ ПС мають одну й ту ж конструктивну схему та застосовують один спосіб розвороту злитків, а відрізняються один від одного лише габаритними розмірами (див , наприклад, «Правила технической эксплуатации механического оборудования слябингов», ВНИИОЧЕРМЕТ, М , «Металлургия» 1970г, стор 32,33, Акингиев Н С Механическое оборудование обжимных и непрерывно-заготовочных станов, «Металлургия», 1976г Стор 45) З найбільш близьких за технічною суттю до передбачуваного винаходу є спосіб розвороту злитків котрий реалізований у конструкції ПС, яка описана у книзі «Механическое оборудование прокатного цеха» А А Королев, «Металлургия» 1965г стр 214-215 За цим способом послідовно злиток подають по підводящої частини приймального рольгангу до ПС, вмикають механізм привіду роликів ПС та пересувають злиток на ПС, після чого вимикають механізм привіду роликів ПС та вмикають привід механізму розвороту, розвертають ПС зі злитком на 180 градусів навколо вертикальної ВІСІ, після чого вимикають механізм розвороту та вмикають механізм приводу роликів ПС, якими пересувають злиток на відводящу частину приймального рольгангу зації механізм приводу роликів розміщують під роликами та збоку від них Така конструктивна схема ПС зумовлює великі габаритні розміри ПС, в першу чергу, вертикальні, що веде до значного заглиблення конструкції ПС нижче рівня полу цеху Для обслуговування механізмів такого ПС необхідно будувати під землею спеціальні приміщення, що потребує великих матеріальних витрат Крім цього, знаходження механізму приводу роликів ПС безпосередньо під роликами ПС зумовлює великий негативний вплив на нього окалини та шлаку які потрапляють зі злитків Це веде до зниження надійності роботи як цього механізму, так і ПС загалом, а раз так то і усього обжимного цеху Така конструкція ПС створює також проблеми з вилученням окалини та шлаку з під приймального рольгангу та самого ПС У основу передбачуваного винаходу «Спосіб розвороту злитка на приймальному рольгангу обжимного цеху та пристрій для його реалізації» покладено завдання підвищення продуктивності обжимного цеху шляхом підвищення надійності роботи ПС, покращення зручності обслуговування та ремонту обладнання ПС, зниження його габаритно-масових характеристик та КІЛЬКОСТІ будівельно-монтажних робіт при вбудовуванні ПС у приймальний рольганг Поставлена мета досягається за рахунок того, що у передбачуваному способі розвороту злитка на приймальному роль гагу обжимного цеху послідовно злиток подають по підводящої частині приймального рольгангу до ПС, вмикають електродвигун приводу гідравлічного насосу (ГН), яким створюють тиск робочої рідини (РР) на вході у пдророзподілювач (ГР), після чого вмикають ГР у перше положення та передають через нього РР до перших входів гідромоторів (ГМ) якими обертають ролики поворотного столу, переміщують злиток на поворотний стіл, вимикають ГРта розвертають ПС зі злитком, після чого вмикають ГР у друге положення та передають через нього РР до других входів гідромоторів якими обертають у протилежному напрямку ролики поворотного столу по яких переміщують злиток на відводящу частину приймального рольгангу Передбачуваний винахід, як «спосіб», характеризується наступною сукупністю суттєвих ознак, яка дозволяє досягти ефекту при його реалізації (див Табл 1) Головним недоліком способу розвороту злитків по прототипу являється те, що для його реаліТаблиця 1 № п\п 1 « 2 « 3 Наявність даної Ознака яка характеризує об'єкт винахоознаки у прототип ду "спосіб" Визначає ПОСЛІДОВНІСТЬ виконання дій з ПОСЛІДОВНО » Є матеріальними об'єктами у часі Виконують дію над матеріальним вмикають електродвигун » Є об'єктом (електродвигуном) Виконують дію над матеріальним вмикають електродвигун приводу ГН Нема об'єктом (приводом ГН за допомогою пристрою - електродвигуна) Суттєві ознаки « 53253 Продовження таблиці 1 № п\п Суттєві ознаки 4 « створюють тиск робочої рідини » 5 « 6 « передають через нього (ГР) РР до перших входів ГМ » 7 « 8 « пересувають злиток з приймального рольгангу на поворотний стіл » 9 « вмикають привід механізму розвороту поворотного столу » 10 « обертають стіл зі злитком та вимикають привід механізму розвороту » 11 * 12 « передають через нього (ГР) РР до других входів ГМ » 13 « якими (ГМ) обертають у протилежному напрямку ролики поворотного столу " 14 « вмикають ГР у перше положення якими (ГМ) обертають ролики » вмикають ГР у друге положення по яких пересувають злиток Наявність даної Ознака яка характеризує об'єкт винахоознаки у прототип ду "спосіб" Виконують дію над матеріальним Нема об'єктом (РР) за допомогою пристрою (ГН) Виконують дію над матеріальним Нема об'єктом (ГР) Виконують дію над матеріальним Нема об'єктом (РР) за допомогою пристрою (ГР) Виконують дію над матеріальним Нема об'єктом (роликами) за допомогою пристроїв (ГМ) Виконують дію над матеріальним Є об'єктом (злитком) за допомогою пристрою (роликів) Виконують дію над матеріальним Є об'єктом (приводом) Виконують дію над матеріальним Є об'єктом (злитком) за допомогою пристрою (ПС) Виконують дію над матеріальним Нема об'єктом (ГР) Виконують дію над матеріальним Нема об'єктом (РР) за допомогою пристрою (ГР) Виконують дію над матеріальним Нема об'єктом (роликами) за допомогою пристроїв (ГМ) Виконують дію над матеріальним Є об'єктом (злитком) за допомогою пристроїв (роликів) З перелічених у таблиці суттєвих ознак ознаки, наведені у п п 3, 4, 5, 6, 7 та 11, 12, 13 є ВІДМІТНИ МИ, а їх наявність при реалізації способу достатня в усіх випадках, на які поширюється обсяг правової охорони Для реалізації у способі суттєвих ВІДМІТНИХ ознак за переліченими пунктами передбачується у пристрої (поворотному столі), ЩО реалізує спосіб, застосувати широко відоме у техніці гідравлічне обладнання гідронасос, пдророзподілювач та гідромотори, яки застосовуються, наприклад, у будівельний техніці, підйомних кранах, екскаваторах і т і (Див , наприклад, Тим самим з'являється можливість такий великий механізм як привод роликів у ПС розмістити повністю розмістити збоку від роликів ПС (а не під ними як у прототипі) Завдяки цьому суттєво зменшується вертикальний габаритний розмір ПС На фіг 1 (вид з гори) та на фіг 2 (вид з боку подачі злитків) представлено схематичне зображення поворотного столу - пристрою який реалізує передбачуваний спосіб На кресленнях позначені 1- Злиток, 2- Ролики ПС, 3- Кільцева рейка (КР), 4- Електродвигун (ЕД), 5- Редуктор механізму приводу розвороту ПС (МППС), 6- Електродвигун приводу ГН, 7- Гідравлічний насос (ГН), 8- Гідророзподілювач (ГР), 9- Гідромотори (ГМ), 10 - Бак для робочої рідини, 11 - Активні катки, 12 - Пасивні катки 13 - Ролики підводящої частини приймального рольгангу, 14 - Ролики відводящої частини приймального рольгангу, Усе гідравлічне обладнання розміщено з одного боку ПС (на фігурах умовно частина обладнання показана з правого боку ПС) На фіг 3 зображена схема пдрообладнання для обертання роликів ПС Механізм приводу розвороту ПС включає до себе двигун 4, редуктор 5, активні 11 та пасивні 12 катки на які опирається кільцева рейка 3 Працює ПС наступним чином При наближенні злитку 1 по роликам 13 підводящої частини приймального рольгангу до ПС вмикають електродвигун приводу ГН Робоча рідина з бака 10 через ГН 7 під тиском подається до ГР 8 Вмикають ГР у перше положення та передають через нього РР до перших входів гідромоторів 9, якими обертають ролики 2 поворотного столу по яким пересувають злиток з роликів 13 приймального рольгангу на ролики 2 поворотного столу, вимикають ГР Після цього 53253 вмикають ЕД 4 механізму розвороту поворотного столу та завдяки редуктору 5, активним 11 та пасивним 12 каткам і кільцевої рейки 3 обертають стіл зі злитком навколо вертикальної ВІСІ на 180 градусів Після розвороту плитка вимикають ЕД розвороту та вмикають ГР у друге положення і передають через нього РР до других входів гідромоторів якими обертають у протилежному напрямку ролики поворотного столу по яких переміщують 8 плиток на ролики 14 відводящої частини приймального рольгангу Цикл розвороту злитку закінчено ПС знаходиться у початковому стані для прийому та розвороту наступного злитку Передбачуваний винахід, як пристрій, характеризується наступною сукупністю суттєвих ознак, яка дозволяє досягти ефекту при його реалізації Таблиця 2 № п/п 1 2 3 4 5 6 7 8 Наявність даної Ознака яка характеризує об'єкт винахоознаки у прототипі ду «пристрій» Механізм приводу розвороту поворотного Наявність конструктивних елементів у Є столу пристрої Наявність конструктивних елементів у Гідронасос Нема пристрої Наявність конструктивних елементів у Гідророзподілювач Нема пристрої Наявність конструктивних елементів у Гідромотори Нема пристрої Наявність зв'язків МІЖ елементами (між Вихід ГН підключений до входу ГР Нема ГН та ГР) Перший вихід ГР підключений до перших Наявність зв'язків МІЖ елементами (між Нема входів ГМ ГР та ГМ) Другий вихід ГР підключений до других Наявність зв'язків МІЖ елементами (між Нема входів ГМ ГР та ГМ) Наявність зв'язків МІЖ елементами (між Виходи ГМ підключені до роликів ПС Нема ГМ та роликами) Суттєві ознаки З перелічених у таблиці 2 суттєвих ознак, ознаки наведені у п п 2, 3, 4, 5, 6, 7 та 8 є ВІДМІННИМИ, а їх наявність при здійсненні пристрою до статня в усіх випадках, на які поширюється обсяг правової охорони 10 53253 ФІГ. 1 в Ей ГН ГР 4EJX Фіг. 2 11 53253 9ГМ Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 12
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for ingot turning on receiving roller of pressure workshop and device for its implementation
Автори англійськоюBoiko Volodymyr Semenovych, Burniashev Arkadii Vasyliovych, Hladkovskyi Savelii Petrovych, Dryhin Oleksandr Ivanovych, Zelenskyi Viktor Yevhenovych, Irkha Viktor Mykolaiovych, Klimanchuk Vladyslav Vladyslavovych, Klimanchuk Vladyslav Vladyslavovych, Kurakin Yurii Mykolaiovych, Ohei Viktor Ivanovych, Omelianenko Mykola Ivanovych, Oschepkov Anatolii Mykolaiovych, Teslia Oleh Mykolaiovych, Shebanits Eduard Mykolaiovych, Shmelkov Dmytro Mykolaiovych
Назва патенту російськоюСпособ разворота слитка на приемном рольганге обжимного цеха и устройство для его реализации
Автори російськоюБойко Владимир Семенович, Бурняшев Аркадий Васильевич, Гладковский Савелий Петрович, Дрыгин Александр Иванович, Зеленский Виктор Евгеньевич, Ирха Виктор Николаевич, Климанчук Владислав Владиславович, Куракин Юрий Николаевич, Огей Виктор Иванович, Омельяненко Николай Иванович, Ощепков Анатолий Николаевич, Тесля Олег Николаевич, Шебаниц Эдуард Николаевич, Шмельков Дмитрий Николаевич
МПК / Мітки
МПК: B21B 31/00
Мітки: обтискного, рольгангу, спосіб, реалізації, приймальному, цеху, розвороту, пристрій, злитка
