Роторно-поршневий насос

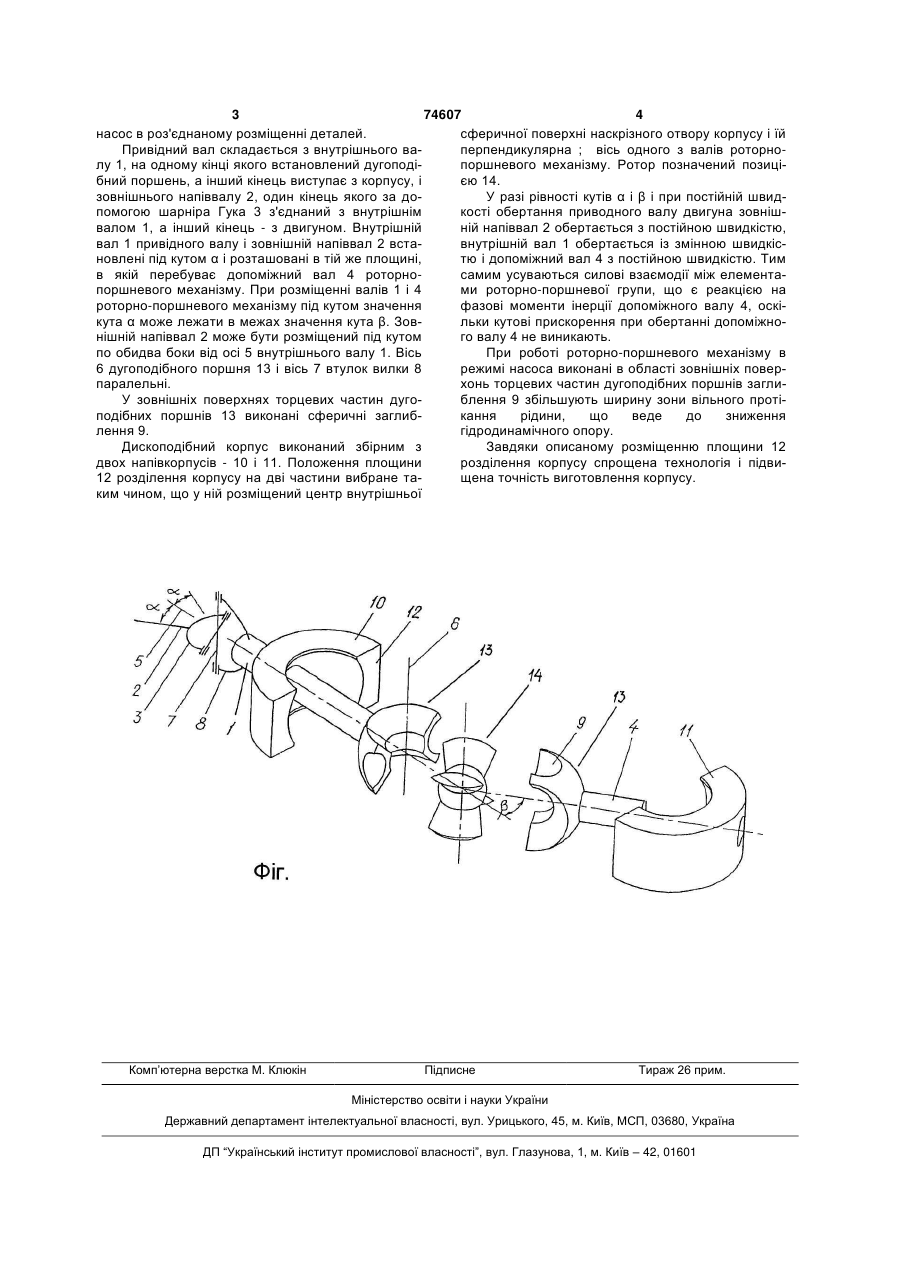

1. Роторно-поршневий насос, що складається з дископодібного корпусу (10, 11) з наскрізним отвором, в якому розміщена роторно-поршнева група, що включає ротор (14) і два дугоподібні поршні (13), встановлені на привідному і допоміжному (4) валах, осі яких перетинаються в центрі ротора, який відрізняється тим, що привідний вал 3 74607 4 насос в роз'єднаному розміщенні деталей. сферичної поверхні наскрізного отвору корпусу і їй Привідний вал складається з внутрішнього ваперпендикулярна ; вісь одного з валів роторнолу 1, на одному кінці якого встановлений дугоподіпоршневого механізму. Ротор позначений позицібний поршень, а інший кінець виступає з корпусу, і єю 14. зовнішнього напіввалу 2, один кінець якого за доУ разі рівності кутів α і β і при постійній швидпомогою шарніра Гука 3 з'єднаний з внутрішнім кості обертання приводного валу двигуна зовнішвалом 1, а інший кінець - з двигуном. Внутрішній ній напіввал 2 обертається з постійною швидкістю, вал 1 привідного валу і зовнішній напіввал 2 вставнутрішній вал 1 обертається із змінною швидкісновлені під кутом α і розташовані в тій же площині, тю і допоміжний вал 4 з постійною швидкістю. Тим в якій перебуває допоміжний вал 4 роторносамим усуваються силові взаємодії між елементапоршневого механізму. При розміщенні валів 1 і 4 ми роторно-поршневої групи, що є реакцією на роторно-поршневого механізму під кутом значення фазові моменти інерції допоміжного валу 4, оскікута α може лежати в межах значення кута β. Зовльки кутові прискорення при обертанні допоміжнонішній напіввал 2 може бути розміщений під кутом го валу 4 не виникають. по обидва боки від осі 5 внутрішнього валу 1. Вісь При роботі роторно-поршневого механізму в 6 дугоподібного поршня 13 і вісь 7 втулок вилки 8 режимі насоса виконані в області зовнішніх поверпаралельні. хонь торцевих частин дугоподібних поршнів заглиУ зовнішніх поверхнях торцевих частин дугоблення 9 збільшують ширину зони вільного протіподібних поршнів 13 виконані сферичні заглибкання рідини, що веде до зниження лення 9. гідродинамічного опору. Дископодібний корпус виконаний збірним з Завдяки описаному розміщенню площини 12 двох напівкорпусів - 10 і 11. Положення площини розділення корпусу спрощена технологія і підви12 розділення корпусу на дві частини вибране тащена точність виготовлення корпусу. ким чином, що у ній розміщений центр внутрішньої Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
